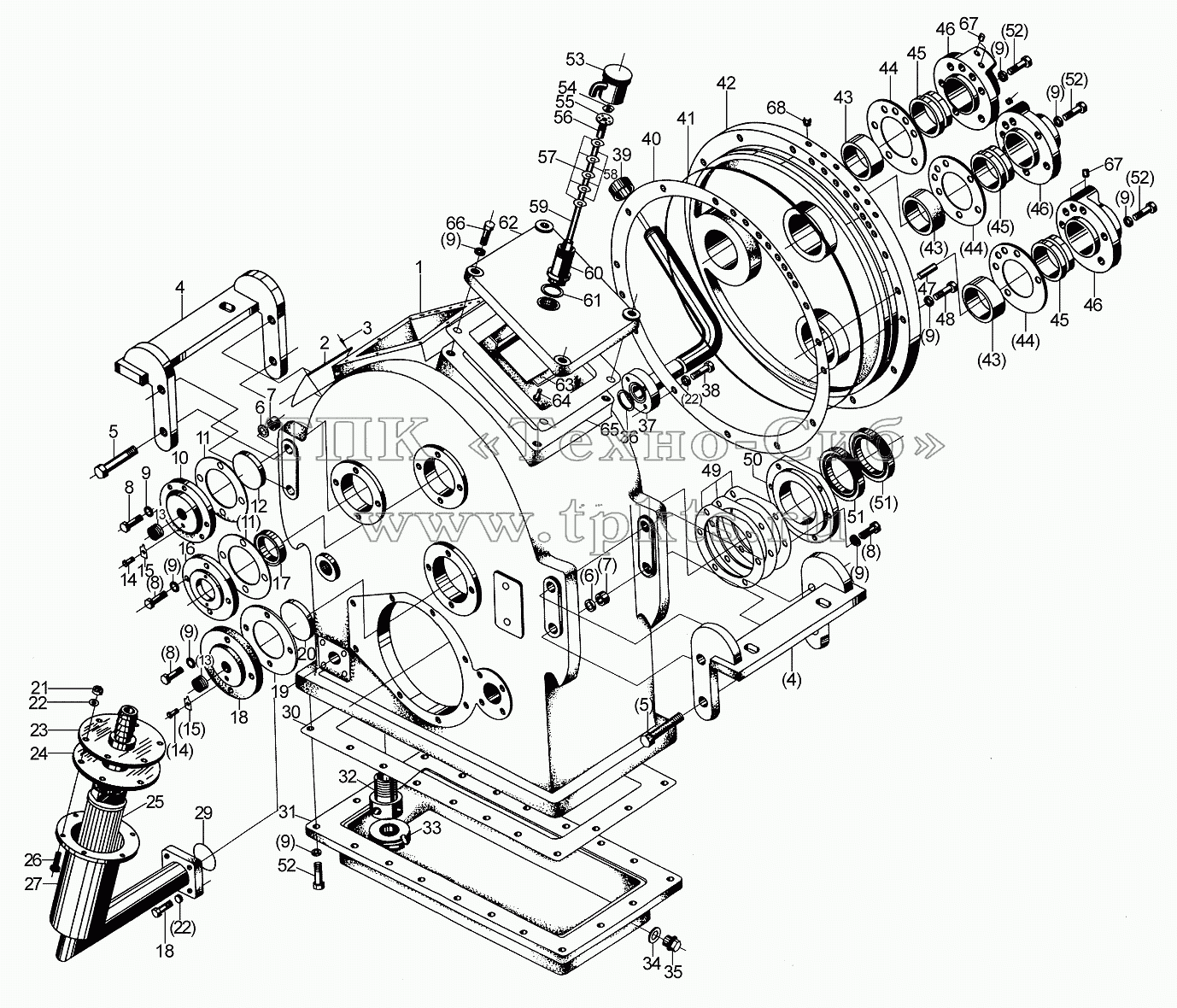

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 860114712 | Корпус | В корзину | |
2 | 403091 | Decal | В корзину | |
3 | GB/T827-1986 | Заклепка | В корзину | |
4 | ZL20-030057 | Support | В корзину | |
5 | GВ5783-86 | Болт | В корзину | |
6 | GВ93-87 | Шайба | В корзину | |
7 | ГайкаМ16 | Гайка М16 | В корзину | |
8 | GВ5783-86 | Болт | В корзину | |
9 | GВ93-87 | Шайба | В корзину | |
10 | ZL20-030003 | Cover | В корзину | |
11 | ZL20-030002 | Paper Pad | В корзину | |
12 | ZL20-030005 | Plate | В корзину | |
13 | 860114711 | Регулировочный винт | В корзину | |
14 | GВ5783-86 | Болт | В корзину | |
15 | ZL20-030004 | Stop Plate | В корзину | |
16 | 860114622 | Боковой щит входного вала | В корзину | |
17 | 860110595 | Консервация 45x62x12 | В корзину | |
18 | ZL20-030058 | Cover | В корзину | |
19 | ZL20-030025 | Paper Pad | В корзину | |
20 | ZL20-030059 | Plate | В корзину | |
21 | ГайкаМ8 | Гайка М8 | В корзину | |
22 | GВ93-87 | Шайба | В корзину | |
23 | ZL20-030062W1 | Фланец | В корзину | |
24 | ZL20-030062-4 | Gasket | В корзину | |
25 | WL-100X100-J | Element | В корзину | |
26 | GВ5783-86 | Болт | В корзину | |
27 | ZL20-030062-3W1 | Housing | В корзину | |
28 | GВ5783-86 | Болт | В корзину | |
29 | Q26-01 | O-Ring 16X2 | В корзину | |
30 | ZL20-030020 | Gasket 1 | В корзину | |
31 | ZL20-034001 | Oil Pan | В корзину | |
32 | ZL20-030007 | Tube | В корзину | |
33 | ZL20-030043 | Permanent magnet | В корзину | |
34 | ZL20-034004 | Washer | В корзину | |
35 | Q20-01 | Plug M10Xl-6h | В корзину | |
36 | Кольцо40х3.1 | О-образное кольцо 40х3.1 | В корзину | |
37 | ZL20-037000x2 | Головка масляной трубы | В корзину | |
38 | GВ5783-86 | Болт | В корзину | |
39 | ZL20-037200 | Cap | В корзину | |
40 | ZL20-030063 | Paper Gasket | В корзину | |
41 | ZL20-030033 | Rubber "O"-Ring | В корзину | |
42 | ZL20-031000 | End Cover | В корзину | |
43 | 860114728 | Втулка вала | В корзину | |
44 | ZL20-030031 | Gasket | В корзину | |
45 | 860114643 | Заглушка вала внешнего уплотнения | В корзину | |
46 | Z00340099 | Торцевая крышка впуска | В корзину | |
47 | ФиксаторА10х40 | Фиксатор А10х40 | В корзину | |
48 | GB70-85 | Болт | В корзину | |
49 | ZL20-030022 | Seal Gaskets | В корзину | |
50 | ZL20-030026 | End Cover | В корзину | |
51 | 860110602 | Консервация 65x90x12 | В корзину | |
52 | GВ5783-86 | Болт | В корзину | |
53 | ZL20-030101 | Cap | В корзину | |
54 | GB39-88 | Гайка с квадратной головкой | В корзину | |
55 | ZL20-030103 | Clutch Disc (Inner) | В корзину | |
56 | ZL20-030105 | Bushing | В корзину | |
57 | ZL20-030106 | Gasket | В корзину | |
58 | ZL20-030107 | Brass Spacer | В корзину | |
58 | ZL20-030107 | Brass Spacer | В корзину | |
59 | ZL20-030102 | Stud | В корзину | |
60 | ZL20-030109 | Housing | В корзину | |
61 | ZL20-030108 | Paper Pad | В корзину | |
62 | 860114839 | Крышка коробки | В корзину | |
63 | ZL20-030060 | Oil plate | В корзину | |
64 | GВ867-86 | Заклепка | В корзину | |
65 | ZL20-030040 | Paper Pad 0.5 | В корзину | |
66 | GВ5783-86 | Болт | В корзину | |
67 | Q21-34 | Plug 7 | В корзину | |
68 | ZL20-031005 | Plug | В корзину |
