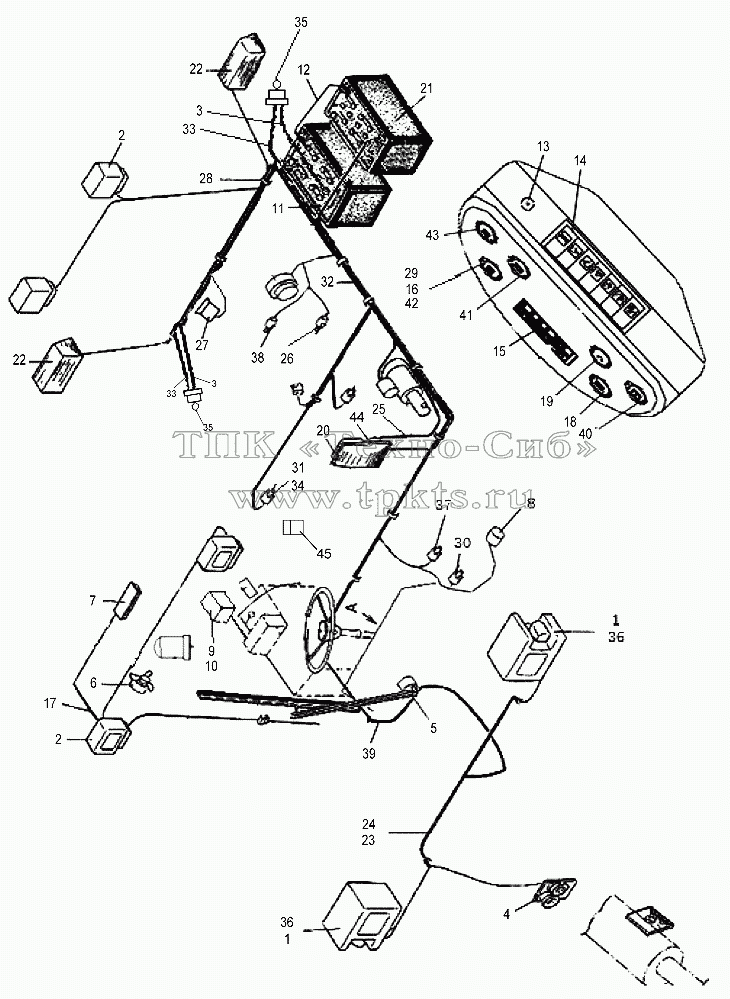

Каталоги запасных частей к спецтехнике XCMG LW300FN Электросистема 251703111
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
803544057 |
|
Рабочая фара |
В корзину
|
| 2 |
803543027 |
|
Рабочая фара |
В корзину
|
| 3 |
803676251 |
|
Проводка аккумулятора |
В корзину
|
| 4 |
803542844 |
|
Сирена |
В корзину
|
| 5 |
802101246 |
|
Стеклоочиститель |
В корзину
|
| 6 |
803502415 |
|
Электровентилятор |
В корзину
|
| 7 |
803677653 |
|
Перекидной выключатель |
В корзину
|
| 8 |
803604504 |
|
Тормозный выключатель |
В корзину
|
| 9 |
251703060 |
|
Коробка для предохранителей |
В корзину
|
| 10 |
803680178 |
|
Коробка централизованного управления электроаппаратами |
В корзину
|
| 11 |
803645531 |
|
Проводка аккумулятора |
В корзину
|
| 12 |
803614143 |
|
Проводка аккумулятора |
В корзину
|
| 13 |
803608667 |
|
Выключатель зажигания |
В корзину
|
| 14 |
803677653 |
|
Перекидной выключатель |
В корзину
|
| 15 |
251700391 |
|
Комбинированный огонь-указатель |
В корзину
|
| 16 |
251400351 |
|
Соединение |
В корзину
|
| 17 |
251702992 |
|
Пучок проводов кабины |
В корзину
|
| 18 |
803502852 |
|
Указатель давления масла двигателя |
В корзину
|
| 19 |
803502410 |
|
Указатель температуры воды двигателя |
В корзину
|
| 20 |
803678323 |
|
Главный выключатель питания |
В корзину
|
| 21 |
803502471 |
|
Аккумулятор |
В корзину
|
| 22 |
803544058 |
|
Задний фонарь |
В корзину
|
| 23 |
251702971 |
|
Пучек проводов передней рамы |
В корзину
|
| 24 |
801902724 |
|
Нейлоновая тесьма-завязка |
В корзину
|
| 25 |
803611393 |
|
Проводка аккумулятора |
В корзину
|
| 26 |
803676198 |
|
Выключатель пневматической сигнализации |
В корзину
|
| 27 |
803544308 |
|
Сигнализатор заднего хода |
В корзину
|
| 28 |
801902723 |
|
Нейлоновая тесьма-завязка |
В корзину
|
| 29 |
250900398 |
|
Манометрический труба |
В корзину
|
| 30 |
803676181 |
|
Выключатель сигнализатора заднего хода |
В корзину
|
| 31 |
250900397 |
|
Соединение |
В корзину
|
| 32 |
251703115 |
|
Пучек проводов задней рамы |
В корзину
|
| 33 |
803604701 |
|
Проводка аккумулятора |
В корзину
|
| 34 |
250900720 |
|
Нагнетательная трубка двигателя |
В корзину
|
| 35 |
803604579 |
|
Выключатель отрицательного полюса аккумулятора |
В корзину
|
| 36 |
803608327 |
|
Амортизирующая прокладка |
В корзину
|
| 37 |
803502420 |
|
Датчик температуры масла |
В корзину
|
| 38 |
250100117 |
|
Датчик температуры воды |
В корзину
|
| 39 |
251703114 |
|
Жгут проводов приборного щита |
В корзину
|
| 40 |
803502517 |
|
Часомер |
В корзину
|
| 41 |
803502414 |
|
Указатель температуры масла Т/М |
В корзину
|
| 42 |
803502856 |
|
Пневмометр |
В корзину
|
| 43 |
803502924 |
|
Вольтметр |
В корзину
|
| 44 |
803608668 |
|
Пусковое реле |
В корзину
|
| 45 |
251901126 |
|
Сбор подогревательного устройства |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
