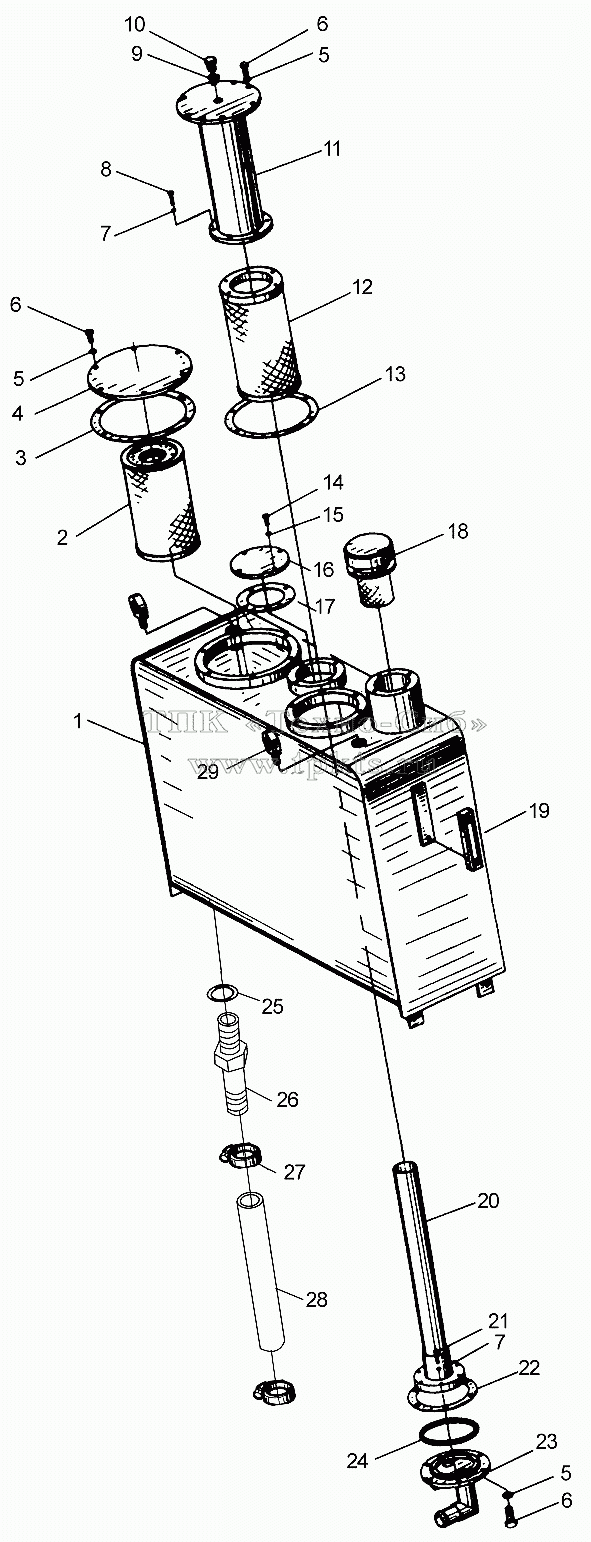

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 251700372 | Корпус маслобака | В корзину | |
2 | 803164959 | Фильтроэлемент возвратного масла гидравлического масла | В корзину | |
3 | 250100457 | Шайба | В корзину | |
4 | 250100781 | Фланцевая крышка | В корзину | |
5 | 805300014 | Шайба 10 | В корзину | |
6 | 805000727 | Болт М10х25 | В корзину | |
7 | 805300030 | Шайба М6 | В корзину | |
8 | 805002022 | Болт М6х18 | В корзину | |
9 | 805301410 | Шайба 14 | В корзину | |
10 | 803107807 | Пробка M14x1.5 | В корзину | |
11 | 250100784 | Всасывающая перекрышка | В корзину | |
12 | 803164960 | Всасывающий фильтрующий элемент | В корзину | |
13 | 250100439 | Шайба | В корзину | |
14 | 805000018 | Болт М8х20 | В корзину | |
15 | 805300010 | Шайба 8 | В корзину | |
16 | 250100786 | Перекрышка | В корзину | |
17 | 250100451 | Шайба | В корзину | |
18 | 803164217 | Фильтр заправочного гидравлического масла | В корзину | |
19 | 803164214 | Указатель уровня | В корзину | |
20 | 250100785 | Всасывающее соединение | В корзину | |
21 | 805000126 | Болт М6х30 | В корзину | |
22 | 251900318 | Шайба | В корзину | |
23 | 251700376 | Фланцевое соединение | В корзину | |
24 | 801100112 | О-образное уплотнительное кольцо 115x3.55 | В корзину | |
25 | 805301416 | Шайба 27 | В корзину | |
26 | 250900255 | Соединение | В корзину | |
27 | 801902699 | Кольцевой хомут из двух стальных проловок 28-32 | В корзину | |
28 | 250900257 | Шланг низкого давления | В корзину | |
29 | 805100348 | Винт M16 | В корзину |
