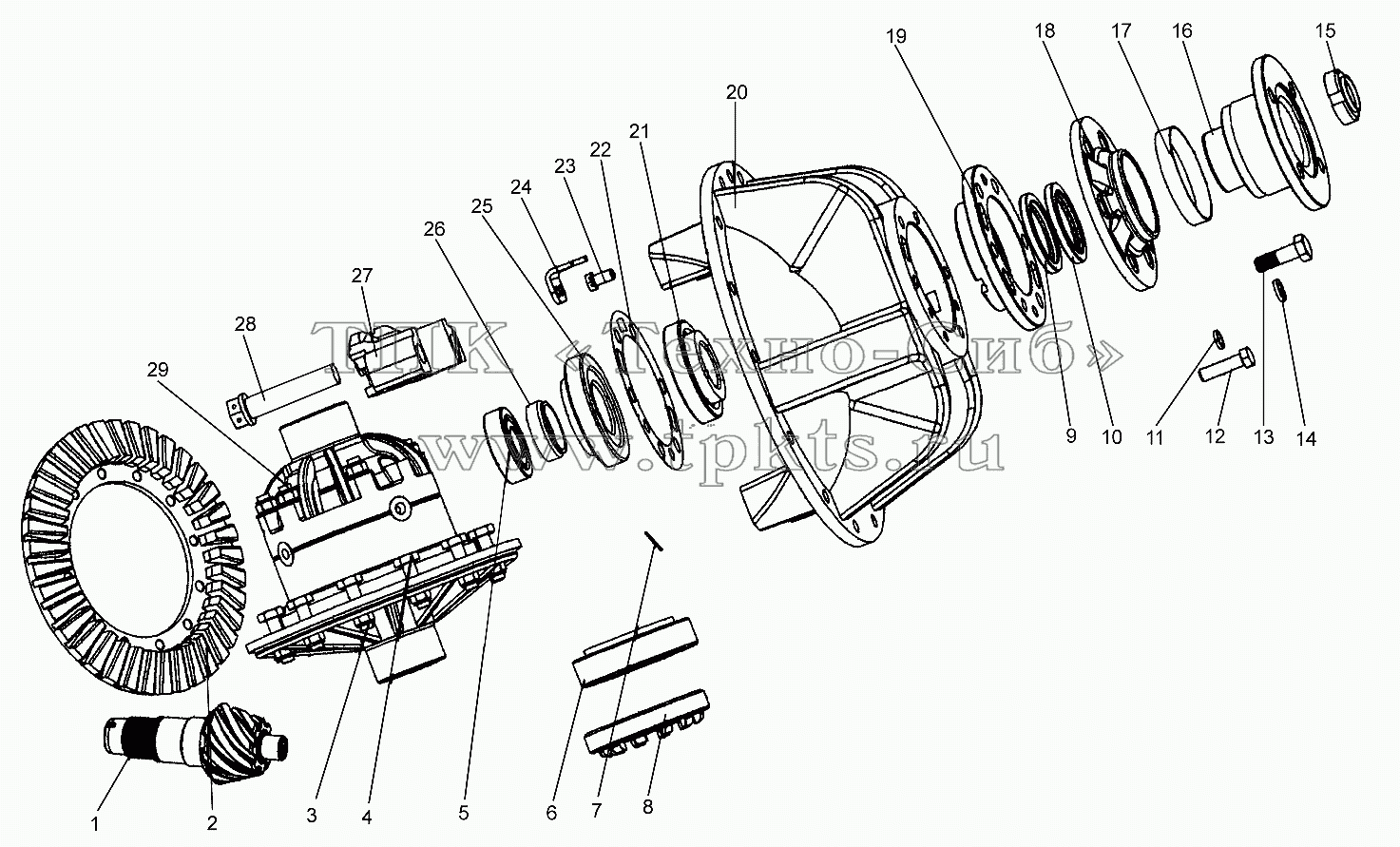

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | ZL40B.2.1-4A | Ведущая спиральная коническая шестерня | В корзину | |
1 | ZL40B.2.1-4B | Ведущая спиральная коническая шестерня | В корзину | |
2 | ZL40B.2.1-15A | Ведомое гипоидное зубчатое колесо | В корзину | |
2 | ZL40B.2.1-15B | Ведомое гипоидное зубчатое колесо | В корзину | |
3 | GВ/Т6187.2-2000 | Гайка М14х1.5 | В корзину | |
4 | 75500003 | Bolt | В корзину | |
5 | GB/T283-94 | ПОДШИПНИК | В корзину | |
6 | 32215 | Подшипник | В корзину | |
7 | GB/T343-94 | Жеоезная проволока 1.6X600 | В корзину | |
8 | ZL40.2.1-13 | Регулировочная гайка | В корзину | |
9 | GB/T9877.1-88 | Консервация FB70x95x12B | В корзину | |
10 | КонсервацияВ60x80x8 | Консервация В60x80x8 | В корзину | |
11 | GВ/Т93-87 | Шайба | В корзину | |
12 | БолтМ12х55 | Болт М12х55 | В корзину | |
13 | БолтМ14х55 | Болт М14х55 | В корзину | |
14 | GВ/Т93-87 | Шайба | В корзину | |
15 | ZL40.2.1-1 | Замковая гайка | В корзину | |
16 | 82060404 | Соединительный фланец | В корзину | |
17 | ZL40.2.1.1-2 | Пылезащитный кожух | В корзину | |
18 | ZL40.2.1-3 | Крышка | В корзину | |
19 | ZL40.2.1-6 | Гнездо подшипника | В корзину | |
20 | 83020403А | Корпус главного редуктора | В корзину | |
21 | GВ/Т297-94 | Подшипник | В корзину | |
22 | ZL40.2.1-5 | Регулирующая шайба | В корзину | |
23 | GB/T32.3-1988 | Болт M10x20 | В корзину | |
24 | ZL40.2.1-18A | Замочная пластина | В корзину | |
25 | GВ/Т297-94 | Подшипник | В корзину | |
26 | ZL40.2.1-7A | Блок регулировочного промежуточного тела | В корзину | |
27 | 75200033 | Bearing Cage | В корзину | |
28 | 75502600 | Bolt M22X2.5X99 | В корзину | |
29 | ZL40.2.1 | Дифференциал в сборе | В корзину |
