Каталоги запасных частей к спецтехнике XCMG LW300FN КПП в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
5
5
5
6
6
6
6
7
7
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
23
23
24
24
24
24
25
25
26
26
27
28
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
65
66
67
68
69
70
71
72
73
74
75
76
77
77

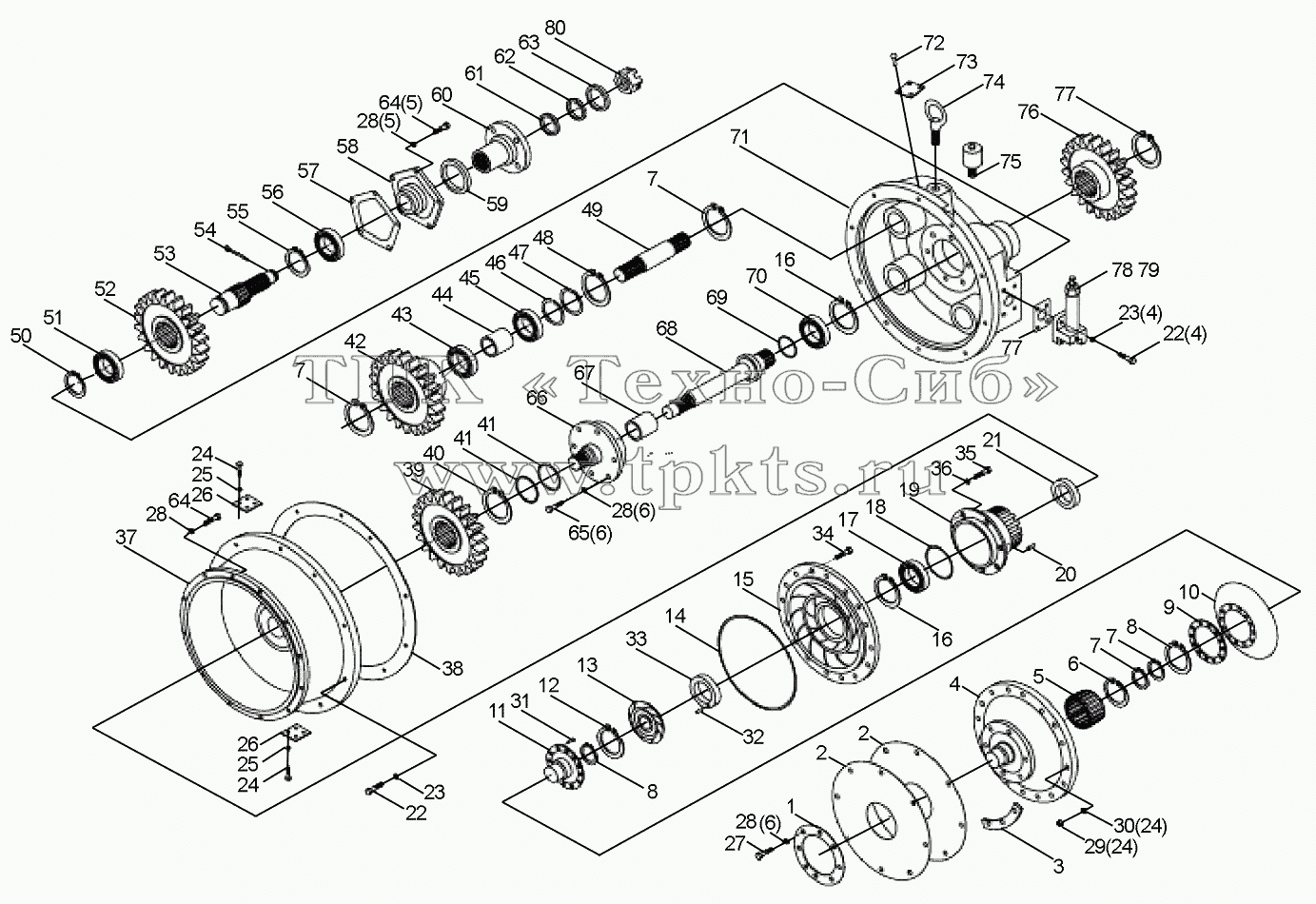

Позиция на иллюстрации Заводской номер детали Название детали
1 YJ315Y-00018 Круглая подкладка В корзину
2 860114602 Упругая планка В корзину
3 YJ315Y-10001 Шайба В корзину
4 YJ315X-00002 Колесо чехола В корзину
5 GB289-64 Игольчатый подшипник В корзину
6 04065-05520 Борткольцо 55 В корзину
7 04064-03015 Борткольцо 30 В корзину
8 04064-03818 Борткольцо 38 В корзину
9 ZL30D-11-29 Подстилка В корзину
10 860114574 Турбина В корзину
11 860114741 Гнездо турбины В корзину
12 04064-06020 Борткольцо 60 В корзину
13 860114573 Направляющее колесо В корзину
14 GB/3452.1-92 О-образное кольцо Ф338х3.55 В корзину
15 860114743 Колесо насоса В корзину
16 GВ893.1-86 Кольцо В корзину
17 212 Roller Bearing GB276-64 В корзину
18 Кольцо130х3.1 О-образное кольцо Ф130х3.1 В корзину
19 860114577 Гнездо колеса насоса В корзину
20 860115308 Фиксатор В корзину
21 ZL30D-11-54 Каркасный сальник В корзину
22 01010-51030 Болт M10x30 В корзину
23 01602-21030 Шайба 19 В корзину
24 01023-30610 Болт M6x10 В корзину
25 01602-20619 Шайба В корзину
26 YJ315X-00004 Крышка В корзину
27 01010-51225 Болт M12x25 В корзину
28 01602-21236 Шайба 12 В корзину
29 01508-10806 Гайка М8 В корзину
30 01602-20825 Шайба М8 В корзину
31 04400-00832 Заклепка 8x30 В корзину
32 04025-00620 Штифт 6x20 В корзину
33 860114580 Промежуточное кольцо В корзину
34 01010-50835 Болт М8х35 В корзину
35 01010-50820 Болт М8х22 В корзину
36 GВ859-87 Шайба В корзину
37 860114751 Средний узел картера маховика В корзину
38 ZL30D-11-38 Шайба В корзину
39 860114585 Ведущая шестерня масляного насоса привода В корзину
40 04064-01030 Борткольцо 100 В корзину
41 860114659 Уплотнительное кольцо 80 В корзину
42 860114593 Ведомая шестерня масляного насоса привода В корзину
43 206 Roller Bearing GB276-64 В корзину
44 ZL30D-11-40 Комплект В корзину
45 GB277-64 Роликоподшипник В корзину
46 860114594 Стопорное кольцо В корзину
47 860114594 Стопорное кольцо В корзину
48 04065-06825 Борткольцо 68 В корзину
49 860114590 Вал масляного насоса привода В корзину
51 04064-03515 Борткольцо 35 В корзину
52 307 Roller Bearing GB276-64 В корзину
53 860114584 Ведомая шестерня В корзину
54 860114587 Выходной вал В корзину
55 Кольцо Кольцо В корзину
56 04065-09030 Борткольцо 90 В корзину
57 308 Подшипник 308 В корзину
58 860114749 Уплотнительная прокладка В корзину
59 860114589 Фланец сальника В корзину
60 07012-20055 Консервация 55x78x12 В корзину
61 860114582 Выходной фланец В корзину
62 860114746 Шайба В корзину
63 860114747 Уплотнительная прокладка В корзину
64 860114748 Шайба В корзину
65 01010-51230 Болт В корзину
66 860114572 Гнездо направляющего колеса В корзину
67 860114595 Комплект В корзину
68 860114745 Ведущий вал В корзину
69 860114570 Уплотнительное кольцо В корзину
70 GВ276-89 Подшипник В корзину
71 860114755 Корпус гидротрансформатора В корзину
72 04418-03060 Заклепка В корзину
73 09607-05080 Табличка В корзину
74 GB/T825-88 Винт подъемного кольца В корзину
75 YJ315S-20000 Дыхательный аппарат В корзину
76 860114583 Ведущая шестерня В корзину
77 GB/T894-86 Борткольцо В корзину
84 YJ315X-00009 Уплотнительная прокладка В корзину
85 YJ320-01000Z Детандер В корзину
86 ZL30D-11-47 Пробка В корзину
87 YJ315X-00008 Болт В корзину
88 Гайка Гайка В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
