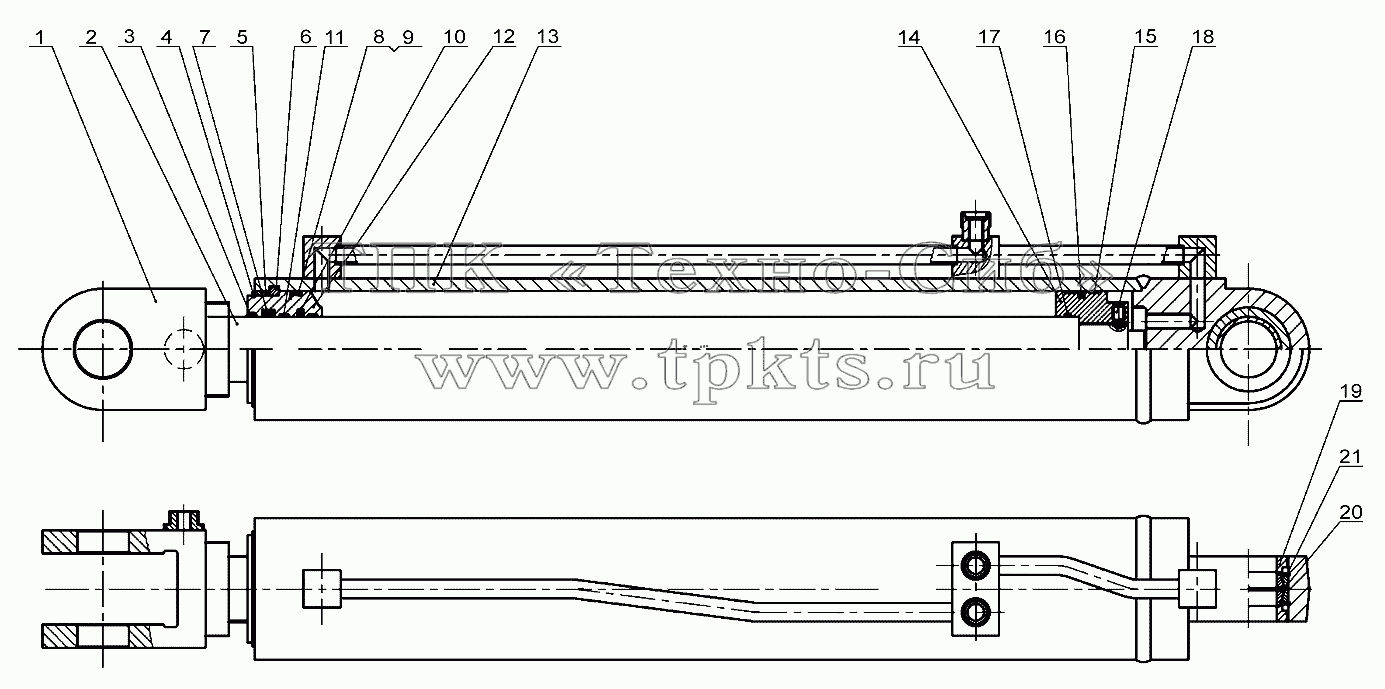

Каталоги запасных частей к спецтехнике XCMG LW300FN Маслоцилиндр левой и правой стрелы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
XGYG01-128-01 |
|
Головка поршневого штока |
В корзину
|
| 2 |
XGYG01-128-02 |
|
Поршневой шток |
В корзину
|
| 3 |
FC70x8.5 |
|
Кольцо защиты от пыли |
В корзину
|
| 4 |
GВ894.1-86 |
|
Кольцо |
В корзину
|
| 5 |
XGYG01-128-03 |
|
Упорное кольцо |
В корзину
|
| 6 |
XGYG01-128-04 |
|
Звено захвата |
В корзину
|
| 7 |
Кольцо70x85x11.4 |
|
U-образное кольцо 70x85x11.4 |
В корзину
|
| 8 |
Кольцо125х5.7 |
|
О-образное кольцо 125х5.7 |
В корзину
|
| 9 |
XGYG01-128-10 |
|
Борткольцо |
В корзину
|
| 10 |
S-55013 |
|
Уплотнительное кольцо с заходом d100 |
В корзину
|
| 11 |
XGYG01-128-05 |
|
Передаточный вал |
В корзину
|
| 12 |
XGYG01-128-06 |
|
Направляющая втулка |
В корзину
|
| 13 |
XGYG01-128-07 |
|
Корпус левого цилиндра |
В корзину
|
| 14 |
XGYG01-128-08 |
|
Поршень |
В корзину
|
| 15 |
XGYG01-128-09 |
|
Упорное кольцо для отверстия |
В корзину
|
| 16 |
S-55044 |
|
Glyd Ring dl50 |
В корзину
|
| 17 |
Кольцо75х3.1 |
|
GВ1235-76 |
В корзину
|
| 18 |
GВ79-85 |
|
Винт М8х20 |
В корзину
|
| 19 |
9D00-590300-03 |
|
Каркасное пылезащитное кольцо Ф60 |
В корзину
|
| 20 |
GЕ60ЕS |
|
Откидной подшипник GЕ60ЕS |
В корзину
|
| 21 |
GВ893.1-86 |
|
Кольцо |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
