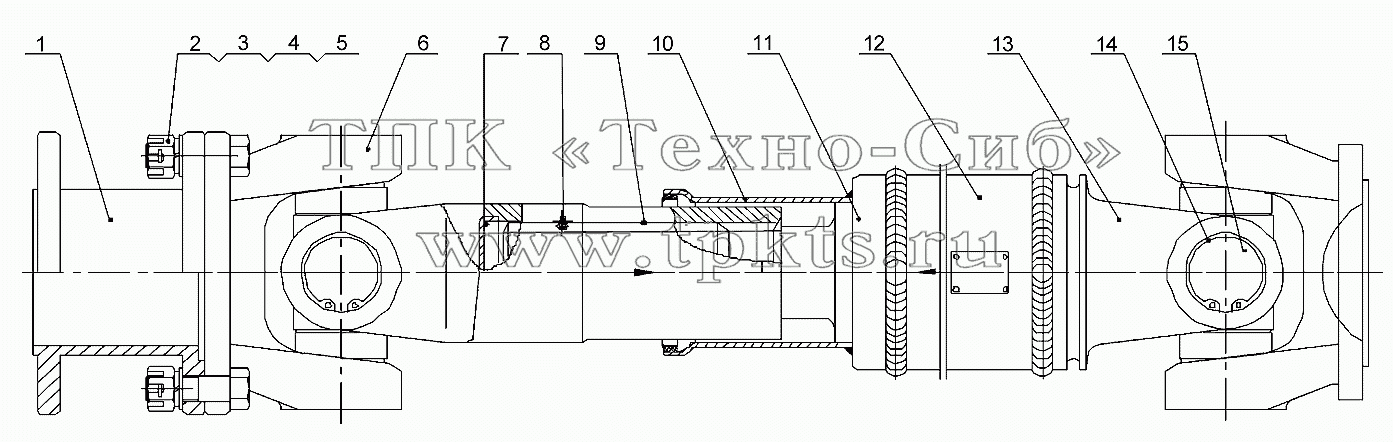

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | Z3.4.1A | Соединительный фланец | В корзину | |
2 | GВ6181-86 | Гайка | В корзину | |
3 | GВ31.1-88 | Болт М14х45 | В корзину | |
4 | GВ/Т93-87 | Шайба | В корзину | |
5 | GB/T91-2000 | Шплинт Ф3х35 | В корзину | |
6 | Z30.3B-2 | Фланцевая вилка | В корзину | |
7 | 2201G1-065 | Заглушка | В корзину | |
8 | JВ/ZQ4447-86 | Масленка | В корзину | |
9 | 2201G1-021D | Вилка обсадной трубы | В корзину | |
10 | 350К.3.4-02 | Пылезащитный кожух | В корзину | |
11 | 2201G1-016D | Шлицевой вал | В корзину | |
12 | Труба | Труба | В корзину | |
13 | 2201D-022-2 | Вилка кардана | В корзину | |
14 | GB/T893.2-1986 | Упругое кольцо для отверстия | В корзину | |
15 | 860113862 | Кардан в сборе | В корзину |
