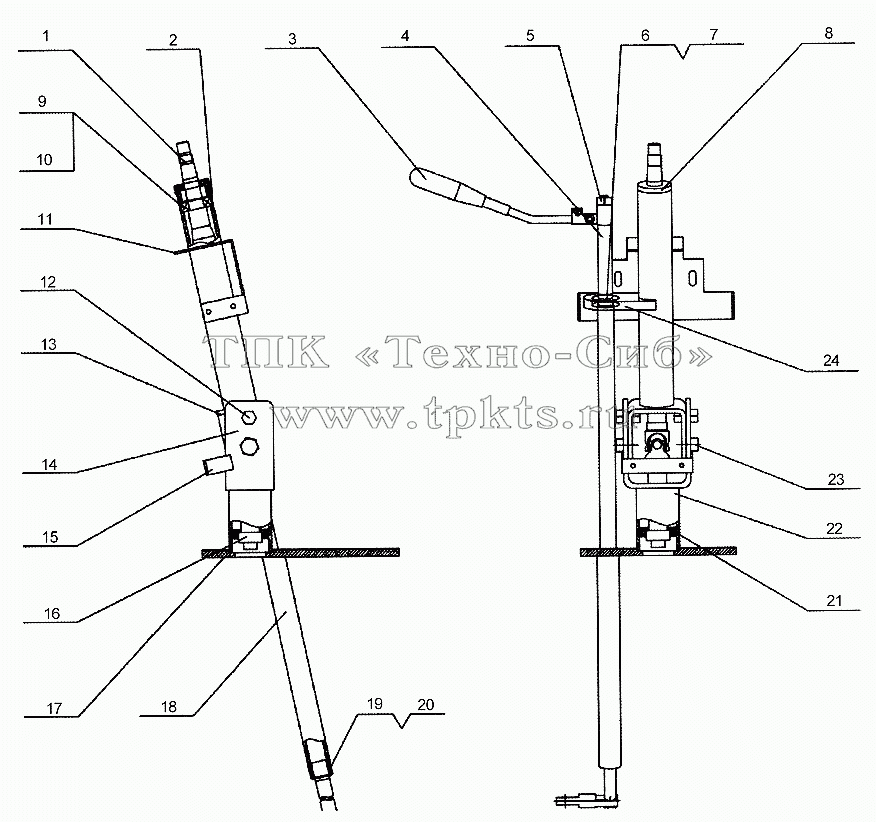

Каталоги запасных частей к спецтехнике XCMG LW300FN Поворотный механизм в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
LW300F.10.3-01-01 |
|
Верхняя рулевая колонна |
В корзину
|
| 2 |
LW300F.10.3-01-02 |
|
Верхнняя втулка |
В корзину
|
| 3 |
LW300F.10.3-01-03 |
|
Блок рукоятки управления |
В корзину
|
| 4 |
860117761 |
|
Рычаг управления переключением передач |
В корзину
|
| 5 |
GB/T6187.1 |
|
Замковая гайка M10 |
В корзину
|
| 6 |
61904 |
|
Подшипник |
В корзину
|
| 7 |
GВ/Т894.1 |
|
Борткольцо для вала Ф20 |
В корзину
|
| 8 |
LW300F.10.3-01-05 |
|
Блок промежуточного тела |
В корзину
|
| 9 |
6004-2LS |
|
Подшипник |
В корзину
|
| 10 |
GВ/Т894.1 |
|
Борткольцо для вала Ф20 |
В корзину
|
| 11 |
LW300F.10.3-01-06 |
|
Кронштейн верхнего корпуса |
В корзину
|
| 12 |
GB/T5783 |
|
Болт М20 |
В корзину
|
| 13 |
LW300F.10.3-01-07 |
|
Верхнняя втулка |
В корзину
|
| 14 |
LW300F.10.3-01-08 |
|
Нижний соединительный кронштейн |
В корзину
|
| 15 |
LW300F.10.3-01-09 |
|
Кронштейн задней подшивки |
В корзину
|
| 16 |
LW300F.10.3-01-10 |
|
Нижняя рулевая колонна |
В корзину
|
| 17 |
LW300F.10.3-01-11 |
|
Башмак |
В корзину
|
| 18 |
LW300F.10.3-01-12 |
|
Втулка управления переключением передач |
В корзину
|
| 19 |
JB/T7918-1997 |
|
Подшипник К20х26х20 |
В корзину
|
| 20 |
GВ/Т894.1 |
|
Борткольцо для вала Ф20 |
В корзину
|
| 21 |
LW300F.10.3-01-13 |
|
Гильза |
В корзину
|
| 22 |
LW300F.10.3-01-14 |
|
Нижняя втулка |
В корзину
|
| 23 |
LW300F.10.3-01-15 |
|
Вращающийся вал |
В корзину
|
| 24 |
LW300F.10.3-01-16 |
|
Гнездо рычага управления |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
