Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › XCMG › LW300FN › Рабочая гидросистема

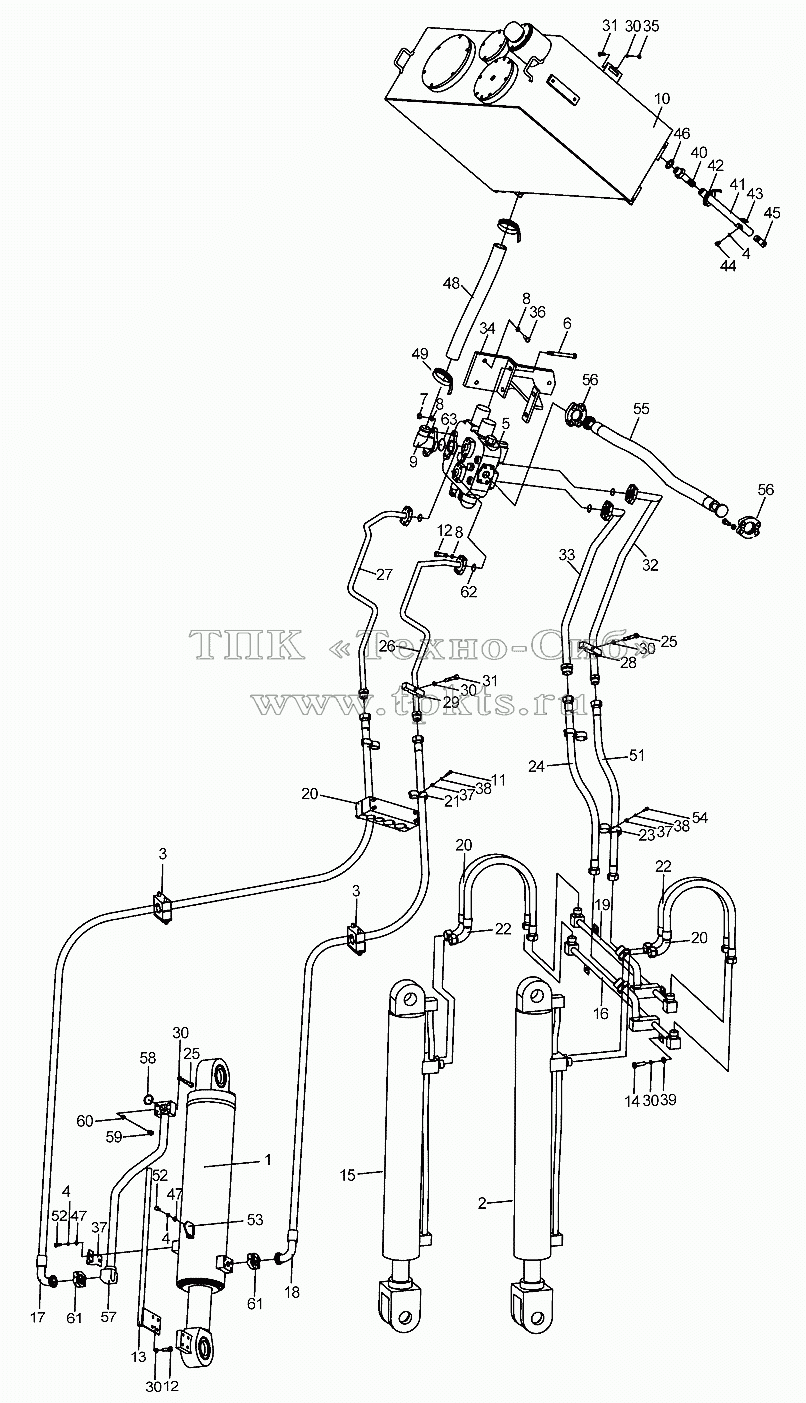

Каталоги запасных частей к спецтехнике XCMG LW300FN Рабочая гидросистема

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
5
6
7
8
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
20
21
22
22
23
24
25
25
26
27
28
29
30
30
30
30
30
30
31
31
32
33
34
35
36
37
37
37
38
38
39
40
41
42
43
44
45
46
47
47
48
49
51
52
52
53
54
55
56
56
57
58
59
60
61
61
62
63
Позиция на иллюстрации Заводской номер детали Название детали
1 803004330 Цилиндр поворотного ковша В корзину
2 803071237 Масляный цилиндр левой стрелы В корзину
3 250500110 Трубодержатель В корзину
4 805300010 Шайба 8 В корзину
5 803004065 Распределительный клапан В корзину
6 805000215 Болт M12x140 В корзину
7 805200049 Гайка М12 В корзину
8 805300018 Шайба 12 В корзину
9 250100810 Стальная трубка В корзину
10 251700434 Гидробак В корзину
11 805000126 Болт М6х30 В корзину
12 805000043 Болт М10х30 В корзину
13 252900302 Штангеуказатель В корзину
14 805000062 Болт М10х35 В корзину
15 803071259 Цилиндр правой стрелы В корзину
16 251702646 Стальная трубка В корзину
17 251702647 Резиновая труба в сборе В корзину
18 251702648 Резиновая труба в сборе В корзину
19 251702649 Стальная трубка В корзину
20 250900317 Резиновая труба в сборе В корзину
21 250100128 Трубодержатель В корзину
22 250900318 Резиновая труба в сборе В корзину
23 250100227 Трубодержатель В корзину
24 251702650 Резиновая труба в сборе В корзину
25 805000401 Болт M10x65 В корзину
26 250900627 Масляная труба В корзину
27 250900626 Масляная труба В корзину
28 250100129 Трубодержатель В корзину
29 250100130 Трубодержатель В корзину
30 805300014 Шайба 10 В корзину
31 805000059 Болт M10x60 В корзину
32 250900623 Масляная труба В корзину
33 250900622 Масляная труба В корзину
34 251702651 Кронштейн распределительного клапана В корзину
35 805200048 Гайка М10 В корзину
36 805000574 Болт M12x40 В корзину
37 805200053 Гайка М6 В корзину
38 805300030 Шайба М6 В корзину
39 805300017 Шайба 10 В корзину
40 250900255 Соединение В корзину
41 250900257 Шланг низкого давления В корзину
42 801902709 Хомут из нержавейки 25-38 В корзину
43 250900563 Трубодержатель В корзину
44 805000616 Болт М8х12 В корзину
45 250900256 Заглушка В корзину
46 805301416 Шайба 27 В корзину
47 805300069 Шайба 8 В корзину
48 250100448 Шланг низкого давления В корзину
49 801902713 Хомут из нержавейки 44-64 В корзину
50 250500318 Трубодержатель В корзину
51 251702659 Резиновая труба в сборе В корзину
52 805000018 Болт М8х20 В корзину
53 252600543 Стрелка В корзину
54 805000525 Болт М6х20 В корзину
55 251700219 Гибкий рукав в сборе В корзину
56 803164272 Блок фланцев В корзину
57 252600562 Стальная труба в сборе В корзину
58 801100068 О-образное кольцо 32.5x3.55G В корзину
59 803107807 Пробка M14x1.5 В корзину
60 805301410 Шайба 14 В корзину
61 803164271 Блок фланцев В корзину
62 801100061 О-образное уплотнительное колцьо 28x3.55 В корзину
63 801100090 О-образное уплотнительное колцьо 50x3.5 В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
