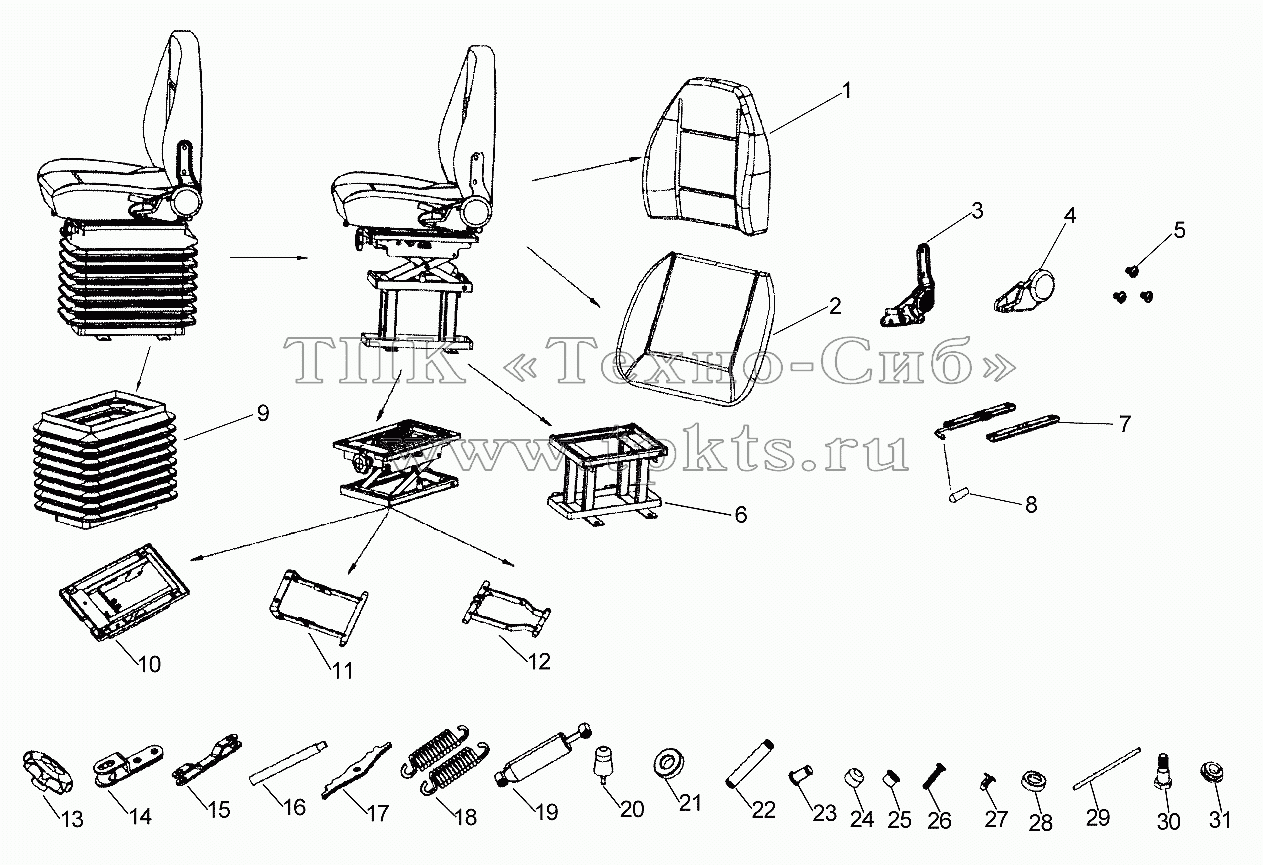

Каталоги запасных частей к спецтехнике XCMG LW300FN Сиденье в сборе 801902761 XGZY01-II
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
FS16D-04-1000 |
|
Сборка каркаса спинки |
В корзину
|
| 2 |
FS16D-04-2000 |
|
Сборка сиденья и подушки |
В корзину
|
| 3 |
FT166 |
|
Регулятор угла левой операцией |
В корзину
|
| 4 |
FTK166 |
|
Пластмассовый кожух аппарат для регулирования угла |
В корзину
|
| 5 |
Болт |
|
Болт |
В корзину
|
| 6 |
FS16D-03-5000 |
|
Дополнительные соединительные узлы для амортизирующей нижней рамы |
В корзину
|
| 7 |
FS16D-04-3000 |
|
Скользящий рельс в сборе |
В корзину
|
| 8 |
НВНС0008А0 |
|
Пластмассовая рукоятка |
В корзину
|
| 9 |
FS16D-03-6000 |
|
Резиновая втулка |
В корзину
|
| 10 |
FS16D-03-4100 |
|
Амортизирующая верхняя рама |
В корзину
|
| 11 |
HBJA0300B0 |
|
Узлы наружной подпоры |
В корзину
|
| 12 |
HBJA0200B0 |
|
Узлы внутренней подпоры |
В корзину
|
| 13 |
FJ05-40 |
|
Амортизирующий маховик |
В корзину
|
| 14 |
HBJA0600B0 |
|
Узлы шатуна |
В корзину
|
| 15 |
HBJA0500B0 |
|
Узлы ступени |
В корзину
|
| 16 |
FS16D-04-4302 |
|
Регулировочный винт |
В корзину
|
| 17 |
HBJA0402B0 |
|
Пружиная планка |
В корзину
|
| 18 |
FJ05-36 |
|
Амортизирующая натяжная рессора |
В корзину
|
| 19 |
HBJA0013A0 |
|
Демпфирующая пружина |
В корзину
|
| 20 |
HBJA0005A08102 |
|
Амортизирующая прокладка |
В корзину
|
| 21 |
8102 |
|
Плоский подшипник |
В корзину
|
| 22 |
FJ02-05-01 |
|
Длинный штифт Ф10х59 |
В корзину
|
| 23 |
HBJA0410F0 |
|
Короткий штифт |
В корзину
|
| 24 |
HBJA0003A3 |
|
Ползун |
В корзину
|
| 25 |
HBJA0102A3 |
|
Гильза 1 |
В корзину
|
| 26 |
HBJA0012F0 |
|
Соединительный болт демпфирующей пружины |
В корзину
|
| 27 |
HBJB0024A0 |
|
Пряжка F |
В корзину
|
| 28 |
FJ05-46 |
|
Гильза подшипника |
В корзину
|
| 29 |
HBJA0001E0 |
|
Установочный вал |
В корзину
|
| 30 |
HBJA0006F0 |
|
Болт ступеньки |
В корзину
|
| 31 |
HBJA0009A3 |
|
Гильза 2 |
В корзину
|
