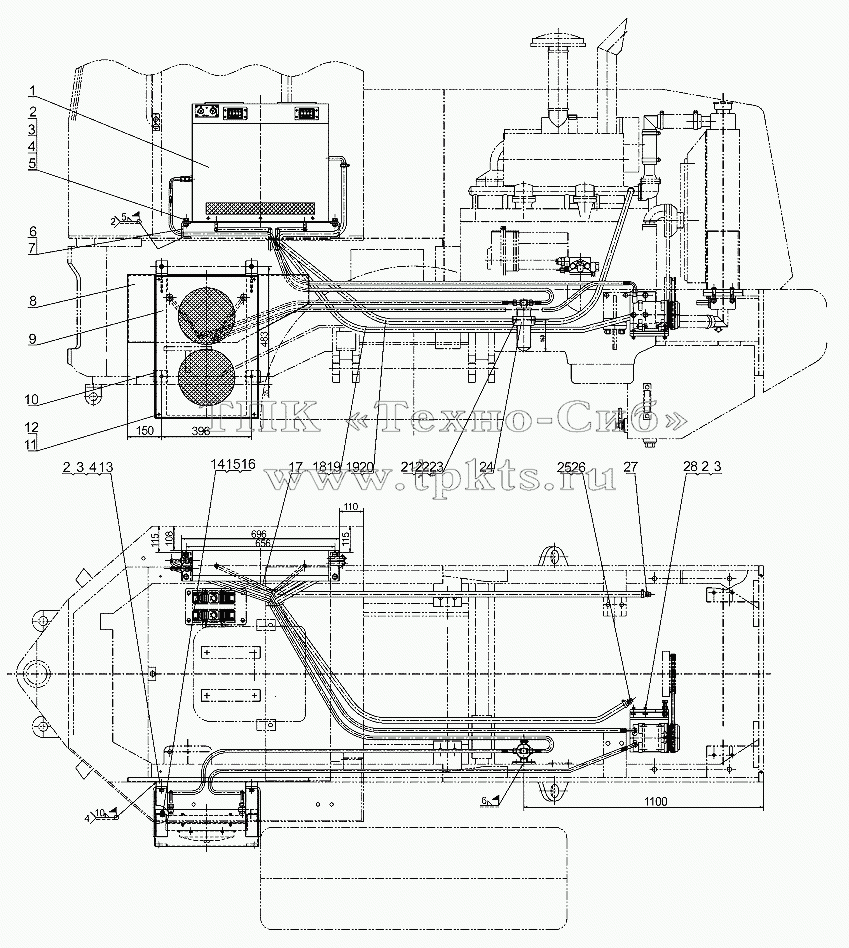

Каталоги запасных частей к спецтехнике XCMG LW300FN Система кондиционера 251700161
1
1
1
2
2
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 803502601 |
803502601 |
|
Компрессор кондиционера |
В корзину
|
| TYJ2-400 |
TYJ2-400 |
|
Резервный резервуар |
В корзину
|
| Конденсатор |
Конденсатор |
|
Конденсатор |
В корзину
|
| CDZ40K-010 |
CDZ40K-010 |
|
Выпариватель |
В корзину
|
| А17-430 |
А17-430 |
|
Ремень типа А 17-430 |
В корзину
|
| 1 |
803502530 |
|
Кондиционер в сборе |
В корзину
|
| 1 |
803543162 |
|
Кондиционер в сборе |
В корзину
|
| 2 |
805000715 |
|
Болт M12x25 |
В корзину
|
| 3 |
805300018 |
|
Шайба 12 |
В корзину
|
| 4 |
805300020 |
|
Шайба 12 |
В корзину
|
| 5 |
251700175 |
|
Передняя опора |
В корзину
|
| 6 |
251700176 |
|
Задняя опора |
В корзину
|
| 7 |
250500176 |
|
Левая упорная планка |
В корзину
|
| 8 |
250100589 |
|
Шибер |
В корзину
|
| 9 |
251700323 |
|
Кронштейн крепления конденсатора |
В корзину
|
| 10 |
805101744 |
|
Винт М8х16 |
В корзину
|
| 11 |
805300069 |
|
Шайба 8 |
В корзину
|
| 12 |
251900634 |
|
Неподвижный блок |
В корзину
|
| 13 |
803163988 |
|
Резиновая труба JB/T8406-2001 |
В корзину
|
| 14 |
250500207 |
|
Водяная труба теплой воды |
В корзину
|
| 15 |
801902699 |
|
Кольцевой хомут из двух стальных проловок 28-32 |
В корзину
|
| 16 |
250500208 |
|
Водяная труба теплой воды |
В корзину
|
| 17 |
805000525 |
|
Болт М6х20 |
В корзину
|
| 18 |
805300030 |
|
Шайба М6 |
В корзину
|
| 19 |
805200053 |
|
Гайка М6 |
В корзину
|
| 20 |
250100588 |
|
Установочная планка ресивера |
В корзину
|
| 21 |
800787654 |
|
Клапан водяного крана |
В корзину
|
| 22 |
250300190 |
|
Соединение указателя температуры воды |
В корзину
|
| 23 |
250200223 |
|
Соединение |
В корзину
|
| 24 |
250100674 |
|
Опора компрессора кондиционера |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
