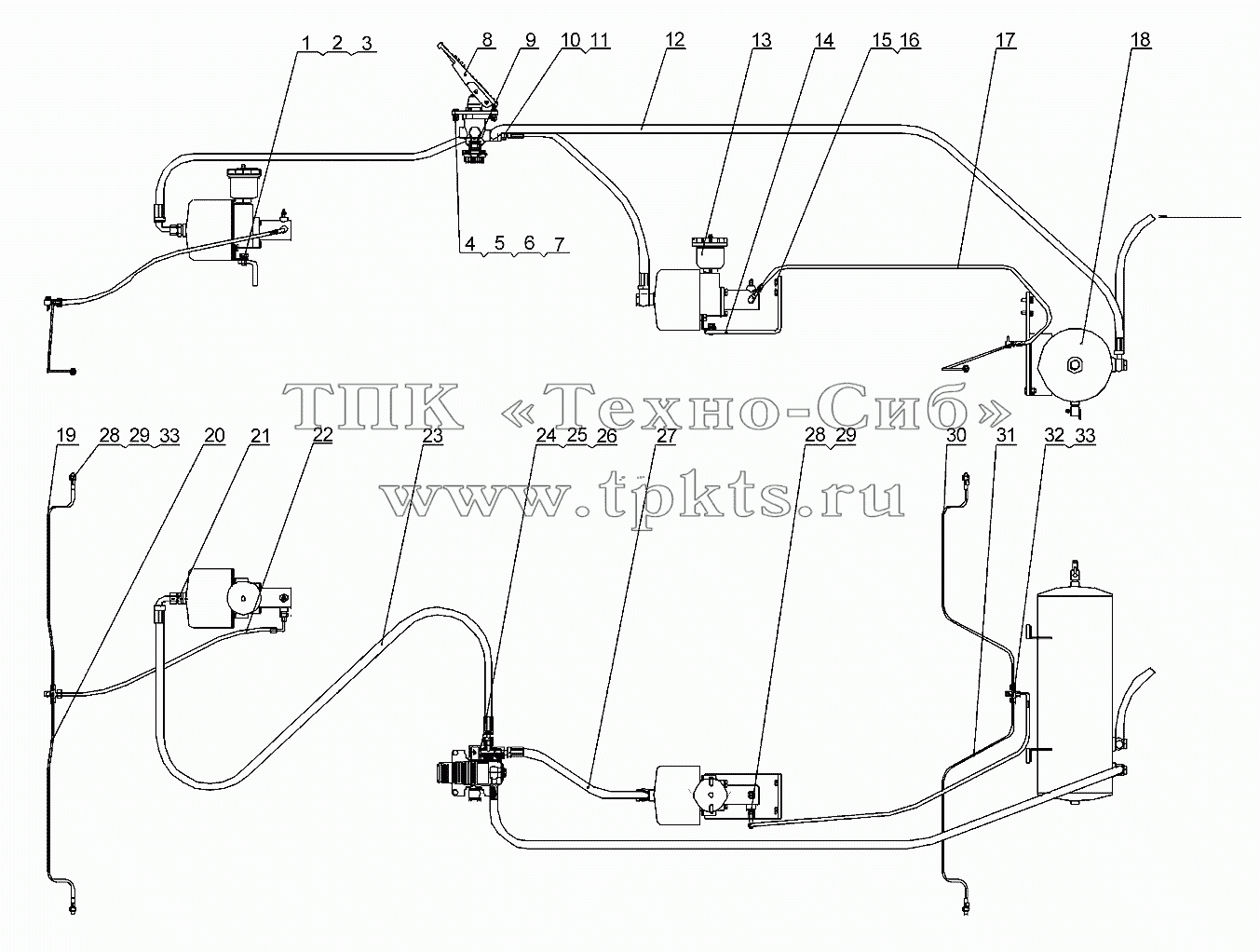

Каталоги запасных частей к спецтехнике XCMG LW300FN Тормозная система 251702932
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
33
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
805000715 |
|
Болт M12x25 |
В корзину
|
| 2 |
805300018 |
|
Шайба 12 |
В корзину
|
| 3 |
805300020 |
|
Шайба 12 |
В корзину
|
| 4 |
805000020 |
|
Болт М8х30 |
В корзину
|
| 5 |
805300069 |
|
Шайба 8 |
В корзину
|
| 6 |
805300010 |
|
Шайба 8 |
В корзину
|
| 7 |
805200045 |
|
Гайка М8 |
В корзину
|
| 8 |
800901158 |
|
Пневматический тормозный клапан |
В корзину
|
| 9 |
251700335 |
|
Соединение |
В корзину
|
| 10 |
252100748 |
|
Бош |
В корзину
|
| 11 |
805301414 |
|
Шайба 22 |
В корзину
|
| 12 |
250900393 |
|
Выпускной патрубок воздухосборника |
В корзину
|
| 13 |
800901152 |
|
ФН в сборе |
В корзину
|
| 14 |
250100131 |
|
Правая опора |
В корзину
|
| 15 |
805000714 |
|
Болт М10х20 |
В корзину
|
| 16 |
805300014 |
|
Шайба 10 |
В корзину
|
| 17 |
251702920 |
|
Гибкий рукав для торможения заднего моста |
В корзину
|
| 18 |
251702772 |
|
Воздухосборник |
В корзину
|
| 19 |
251702921 |
|
Правая масляная труба переднего моста |
В корзину
|
| 20 |
251700399 |
|
Левая масляная труба переднего моста |
В корзину
|
| 21 |
251800289 |
|
Соединение |
В корзину
|
| 22 |
251702924 |
|
Гибкий рукав для торможения переднего моста |
В корзину
|
| 23 |
253000745 |
|
Воздуховод форсажного насоса переднего моста |
В корзину
|
| 24 |
269900183 |
|
Болт |
В корзину
|
| 25 |
251800290 |
|
Соединение тройника |
В корзину
|
| 26 |
803164156 |
|
О-образное кольцо 10.6x1.8 |
В корзину
|
| 27 |
253000744 |
|
Воздуховод форсажного насоса заднего моста |
В корзину
|
| 28 |
805301418 |
|
Шайба М12 |
В корзину
|
| 29 |
251800287 |
|
Прямое соединение |
В корзину
|
| 30 |
251702928 |
|
Правый маслопровод заднего моста |
В корзину
|
| 31 |
251702930 |
|
Левый маслопровод заднего моста |
В корзину
|
| 32 |
251702926 |
|
Трехходовое соединение магистрали переднего моста |
В корзину
|
| 33 |
803164132 |
|
О-образное кольцо 6x1.8 |
В корзину
|
