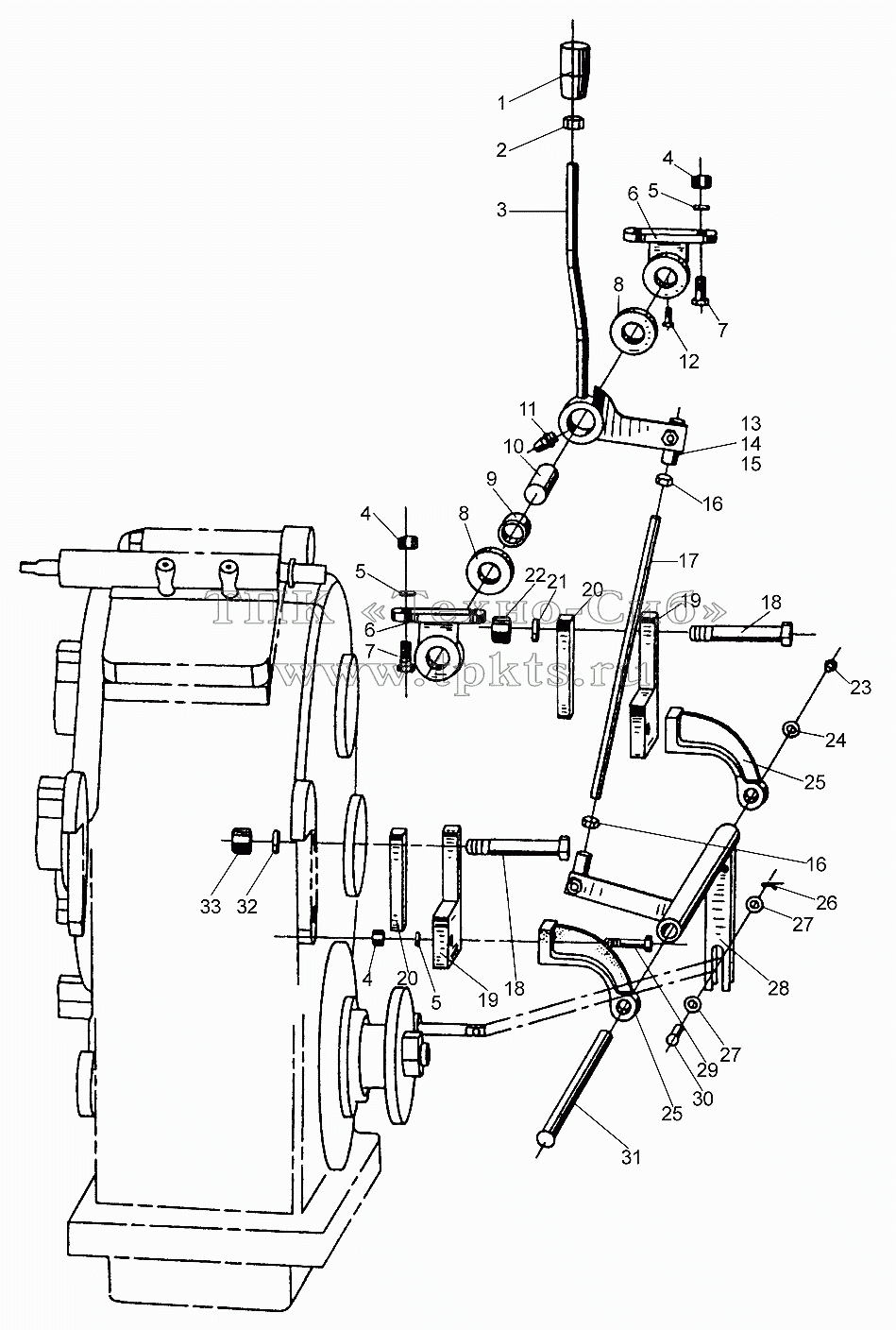

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | ZL40.7.1-16 | Knob M12 | В корзину | |
2 | ГайкаМ12 | Гайка М12 | В корзину | |
3 | Z3.7.6A | Рычаг управления | В корзину | |
4 | GВ6170-86 | Гайка | В корзину | |
5 | GВ93-87 | Шайба | В корзину | |
6 | ZL40.10.7-4A | Fixing Seat | В корзину | |
7 | GВ5782-86 | Болт | В корзину | |
8 | ZL40.10.7-3A | Spacer | В корзину | |
9 | ZL40.10.7-1A | Lining Bushing | В корзину | |
10 | Z3.7-5 | Shaft | В корзину | |
11 | JB/T7940.2-19 | Масленка 45°M10xl | В корзину | |
12 | GB86-88 | Винт | В корзину | |
13 | Z3.7.5-2 | Стык | В корзину | |
14 | GВ882-86 | Вал штифта | В корзину | |
15 | GВ91-86 | Штифт | В корзину | |
16 | ГайкаМ12 | Гайка М12 | В корзину | |
17 | Z3.7.5-1 | Прицепной шатун | В корзину | |
18 | GВ5782-86 | Болт | В корзину | |
19 | Z3.7-3 | Plate | В корзину | |
20 | Z3.7-2 | Plate | В корзину | |
21 | GВ93-87 | Шайба | В корзину | |
22 | ГайкаМ16 | Гайка М16 | В корзину | |
23 | GВ5783-86 | Болт | В корзину | |
24 | Z3.7-8 | Washer | В корзину | |
25 | Z3.7-7 | Support | В корзину | |
26 | GВ91-86 | Штифт | В корзину | |
27 | GВ97.1-85 | Шайба | В корзину | |
28 | Z3.7.4 | Lower Mechanism | В корзину | |
29 | GВ5782-86 | Болт | В корзину | |
30 | GВ882-86 | Вал штифта | В корзину | |
31 | Z3.7-4 | Shaft | В корзину | |
32 | GВ93-87 | Шайба | В корзину | |
33 | ГайкаМ16 | Гайка М16 | В корзину |
