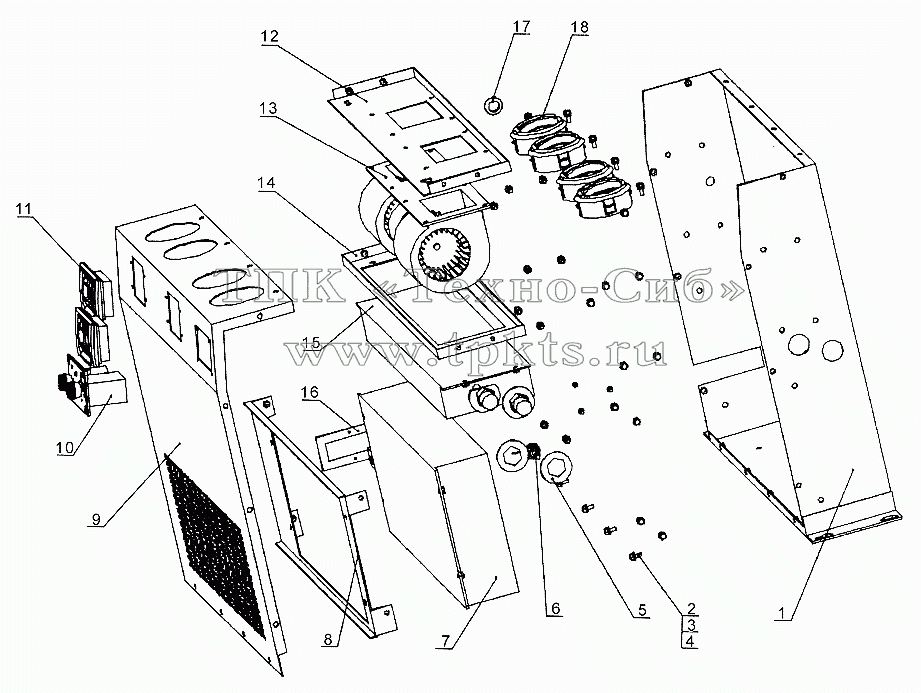

Каталоги запасных частей к спецтехнике XCMG LW300FN Выпариватель в сборе CDZ40K-010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
CDZ40K-011 |
|
Блок корпуса коробки |
В корзину
|
| 2 |
GB5783M5x16-Zn.D |
|
Болт |
В корзину
|
| 3 |
GB8596-Zn.D |
|
Пружинная шайба |
В корзину
|
| 4 |
GB97.16-140HV-Zn.D |
|
Плоская прокладка |
В корзину
|
| 5 |
CDKT16-103-1 |
|
Квадратный диск с внутренней шестигранной |
В корзину
|
| 6 |
TYJ2-900 |
|
Датчик температуры |
В корзину
|
| 7 |
CDZ40K-012 |
|
Сердечник испарителя |
В корзину
|
| 8 |
СDZ40К-017 |
|
Кронштейн сердечника испарителя |
В корзину
|
| 9 |
CDZ40K-016 |
|
Блок перекрышек |
В корзину
|
| 10 |
TYJ3-100 |
|
Панель управления |
В корзину
|
| 11 |
TYJ2-303 |
|
Отдушина одинарной решетки |
В корзину
|
| 12 |
CDZ40K-015 |
|
Нижняя плита вентилятора |
В корзину
|
| 13 |
TYJ2-600 |
|
Ведродвигатель выпаривателя |
В корзину
|
| 14 |
CDZ40K-014 |
|
Кронштейн сердечника отопителя |
В корзину
|
| 15 |
CDZ40K-013 |
|
Сердечник отопителя |
В корзину
|
| 16 |
CDZ40K-100 |
|
Прижимная планка соединения |
В корзину
|
| 17 |
Кольцо12 |
|
Защитное кольцо Ф12 |
В корзину
|
| 18 |
TYJ2-300 |
|
Круглая комбинированная фурма |
В корзину
|
