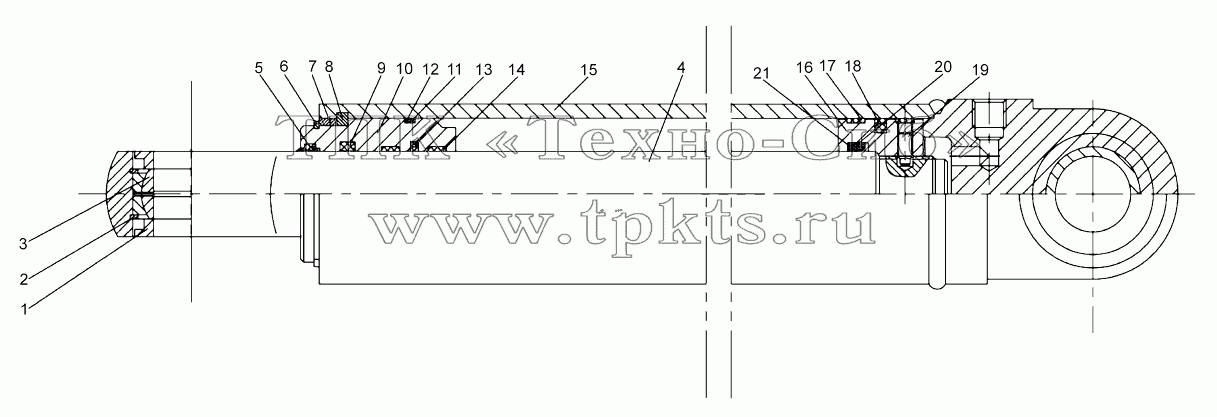

Каталоги запасных частей к спецтехнике XCMG LW300KN Левый и правый поворотный цилиндр LW300KN
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
9D00-541700-03 |
|
Каркасное пьшезащитное кольцо |
В корзину
|
| 2 |
GB893.1-86,62 |
|
Борткольцо |
В корзину
|
| 3 |
GВ304.5-81 |
|
Откидной подшипник |
В корзину
|
| 4 |
Z3G.9.1-03 |
|
Поршневой шток |
В корзину
|
| 5 |
CK-045,d45 |
|
Пылезащитное кольцо |
В корзину
|
| 6 |
GB894.1-86,72 |
|
Борткольцо |
В корзину
|
| 7 |
Z3.9.1-1 |
|
Snap Ring |
В корзину
|
| 8 |
Z3.9.1-2 |
|
Snap Ring |
В корзину
|
| 9 |
BS4555P5008,45x55x7.3 |
|
U-образное кольцо |
В корзину
|
| 10 |
Z3G.9.1-02 |
|
Направляющая втулка |
В корзину
|
| 11 |
GВ1235-76,80х3.1 |
|
О-образное кольцо |
В корзину
|
| 12 |
GB1235-76,80x75x1.5 |
|
Борткольцо |
В корзину
|
| 13 |
CKS-045,d45 |
|
Упорное кольцо |
В корзину
|
| 14 |
Z3.9.1-3,045x50x9.4 |
|
Осевой упорное кольцо |
В корзину
|
| 15 |
390G.9.1.1 |
|
Корпус цилиндра |
В корзину
|
| 16 |
Z3G.9.1-01 |
|
Поршень |
В корзину
|
| 17 |
Z3.9.1-6,080x75x9.4 |
|
Упорное кольцо для отверстия |
В корзину
|
| 18 |
CKW-080,D80 |
|
Кольцо |
В корзину
|
| 19 |
GB79-85,M8x20 |
|
Винт |
В корзину
|
| 20 |
GВ1235-76,50х3.1 |
|
О-образное кольцо |
В корзину
|
| 21 |
GB1235-76,49.8x45x1.5 |
|
Борткольцо |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
