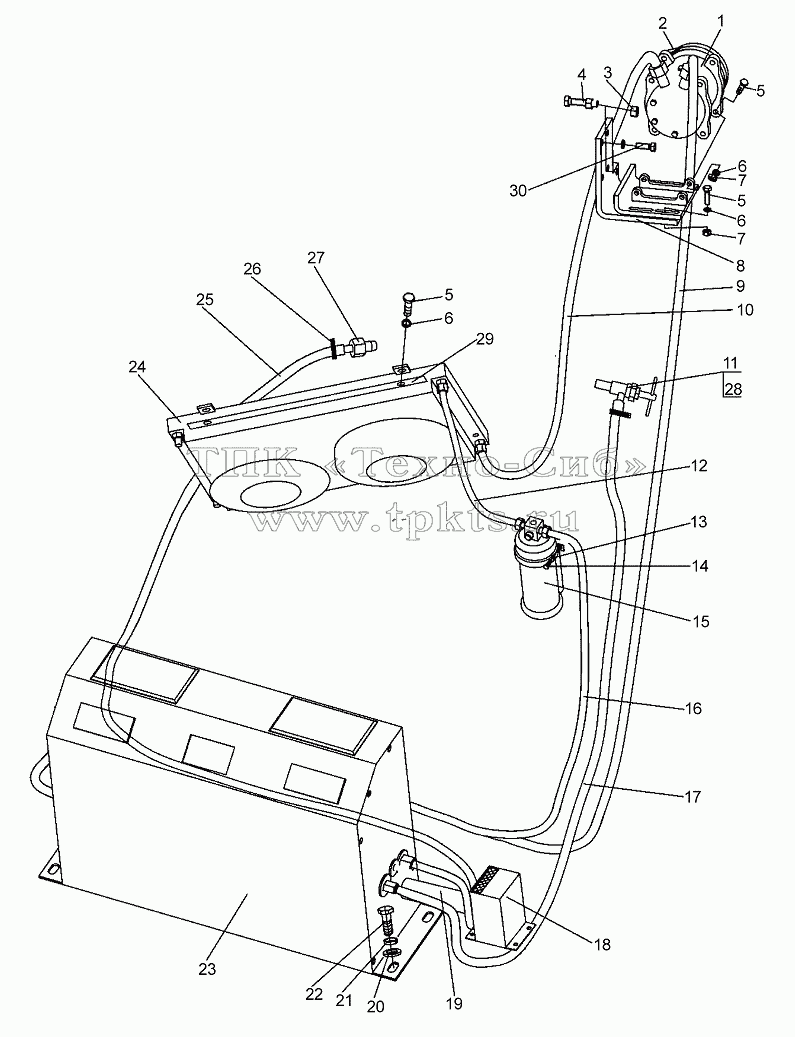

Каталоги запасных частей к спецтехнике XCMG LW300KN Система кондиционера 252600283 LW300KN
1
2
3
4
5
5
5
6
6
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
TYJ2-100 |
|
Компрессор кондиционера |
В корзину
|
| 2 |
6420 |
|
Ремень типа А |
В корзину
|
| 3 |
805200067 |
|
Гайка M14 |
В корзину
|
| 4 |
805000444 |
|
Болт М14x65 |
В корзину
|
| 5 |
805000062 |
|
Болт М10х35 |
В корзину
|
| 6 |
805300014 |
|
Шайба 10 |
В корзину
|
| 7 |
805200048 |
|
Гайка М10 |
В корзину
|
| 8 |
250100674 |
|
Опора компрессора кондиционера |
В корзину
|
| 8 |
252601014 |
|
Опора компрессора кондиционера |
В корзину
|
| 9 |
CDKT87E-063 |
|
От выпаривателя до резиновой трубы компрессора |
В корзину
|
| 10 |
CDKT87A-060 |
|
От компрессора до резиновой трубы конденсатора |
В корзину
|
| 11 |
250300125 |
|
Выключатель горячей воды отопителя |
В корзину
|
| 12 |
CDKT87A-061 |
|
От конденсатора до резиновой трубы резервного резервуара |
В корзину
|
| 13 |
805300030 |
|
Шайба М6 |
В корзину
|
| 14 |
805000322 |
|
Болт М6х16 |
В корзину
|
| 15 |
TYJ2-400 |
|
Резервный резервуар |
В корзину
|
| 16 |
CDKT87A-062 |
|
Шланг от резервуара в парообразователь |
В корзину
|
| 17 |
251900522 |
|
Водяная труба теплой воды |
В корзину
|
| 18 |
CDKT87-040 |
|
Коробка свежего воздуха |
В корзину
|
| 19 |
Ф50х160 |
|
Труба свежего воздуха |
В корзину
|
| 20 |
805300020 |
|
Шайба 12 |
В корзину
|
| 21 |
805300018 |
|
Шайба 12 |
В корзину
|
| 22 |
805000045 |
|
Болт M12x40 |
В корзину
|
| 23 |
CDKT87II-010 |
|
Выпариватель |
В корзину
|
| 24 |
CDZ40E-030 |
|
Конденсатор |
В корзину
|
| 25 |
251900523 |
|
Водяная труба для вентиляции |
В корзину
|
| 26 |
801902690 |
|
Хомут 22-26 |
В корзину
|
| 27 |
250200223 |
|
Соединение |
В корзину
|
| 28 |
250300190 |
|
Соединение указателя температуры воды |
В корзину
|
| 29 |
253000425 |
|
Подстилка |
В корзину
|
| 30 |
805000048 |
|
Болт M12x35 |
В корзину
|
