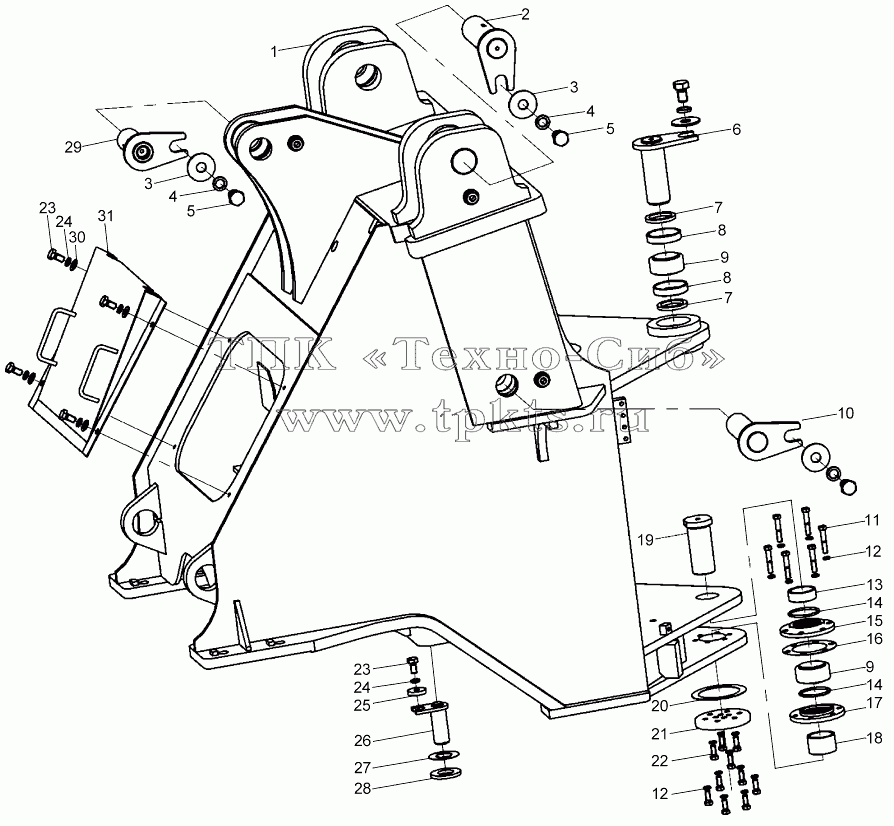

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 252605912 | Передняя рама | В корзину | |
2 | 252604960 | Палец стрелы передней рамы | В корзину | |
3 | 805300111 | Шайба 16 | В корзину | |
4 | 805300011 | Шайба 16 | В корзину | |
5 | 805000022 | Болт М16х25 | В корзину | |
6 | 252600511 | Верхний шарнирный палец | В корзину | |
7 | 803164079 | Уплотнительное кольцо B60x80x8 | В корзину | |
8 | 252600717 | Стальная втулка | В корзину | |
9 | 800511234 | Откидной подшипник GE60ES | В корзину | |
10 | 252604959 | Палец масляного цилиндра стрелы передней рамы | В корзину | |
11 | 805000681 | Болт M12x65 | В корзину | |
12 | 805300018 | Шайба 12 | В корзину | |
13 | 252600572 | Стальная втулка | В корзину | |
14 | 803164133 | O-образное кольцо 73x5.3G | В корзину | |
15 | 252600573 | Верхний фланец | В корзину | |
16 | 250100424 | Регулирующая шайба | В корзину | |
17 | 252600574 | Нижний фланец | В корзину | |
18 | 252600353 | Стальная втулка | В корзину | |
19 | 252600335 | Нижний шарнирный палец | В корзину | |
20 | 252600576 | Регулирующая шайба | В корзину | |
21 | 252600575 | Нажимная планка | В корзину | |
22 | 805000716 | Болт М12х30 | В корзину | |
23 | 805000714 | Болт М10х20 | В корзину | |
24 | 805300014 | Шайба 10 | В корзину | |
25 | 250100183 | Шайба | В корзину | |
26 | 251900394 | Шворень | В корзину | |
27 | 251901033 | Шайба | В корзину | |
28 | 251901034 | Шайба | В корзину | |
29 | 252604961 | Палец масляного цилиндра опрокидывающего ковша | В корзину | |
30 | 805300017 | Шайба 10 | В корзину | |
31 | 252600714 | Передняя панель | В корзину |
