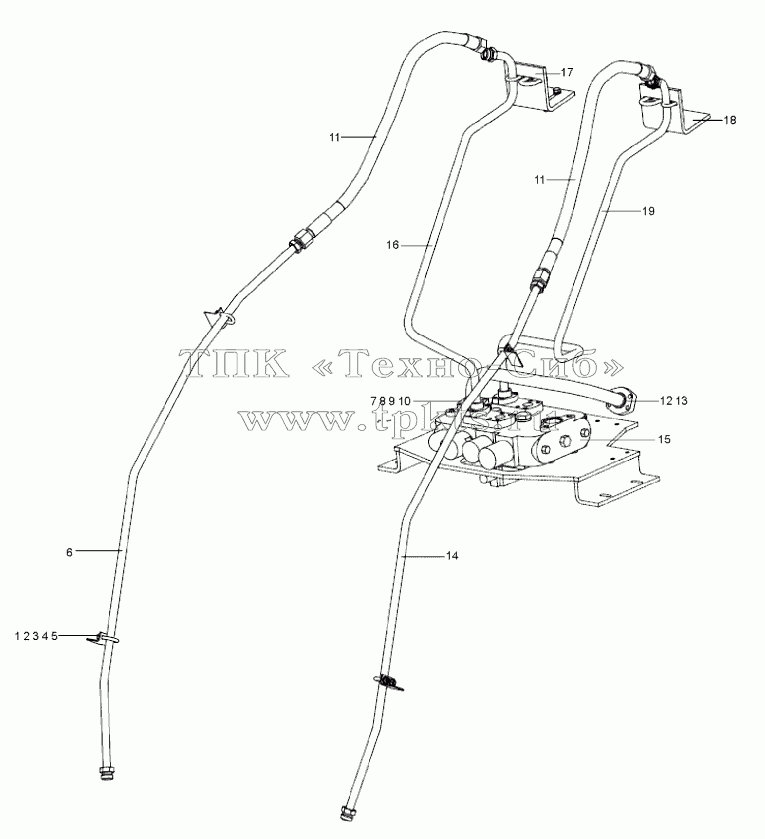

Каталоги запасных частей к спецтехнике XCMG LW300KN Трехсекционная гидравлическая система 300KNII
1
2
3
4
5
6
7
8
9
10
11
11
12
14
15
16
17
18
19
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
251900317 |
|
Стойка |
В корзину
|
| 2 |
250100362 |
|
U-образный болт |
В корзину
|
| 3 |
805200045 |
|
Гайка М8 |
В корзину
|
| 4 |
805300010 |
|
Шайба 8 |
В корзину
|
| 5 |
805300069 |
|
Шайба 8 |
В корзину
|
| 6 |
250900370 |
|
Правая масляная труба стрелы |
В корзину
|
| 7 |
805300014 |
|
Шайба 10 |
В корзину
|
| 8 |
805000043 |
|
Болт М10х30 |
В корзину
|
| 9 |
801100133 |
|
О-образное уплотнительное кольцо |
В корзину
|
| 10 |
269900201 |
|
Отделительный фланец |
В корзину
|
| 11 |
252600613 |
|
Гибкий рукав в сборе |
В корзину
|
| 12 |
252600653 |
|
Всасывающая труба распределительного клапана |
В корзину
|
| 14 |
250900376 |
|
Левая масляная труба стрелы |
В корзину
|
| 15 |
803004097 |
|
Распределительный клапан |
В корзину
|
| 16 |
252600654 |
|
Тройная жесткая труба |
В корзину
|
| 17 |
252600618 |
|
Правый опорный лист |
В корзину
|
| 18 |
252600619 |
|
Левый опорный лист |
В корзину
|
| 19 |
252600656 |
|
Тройная жесткая труба |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
