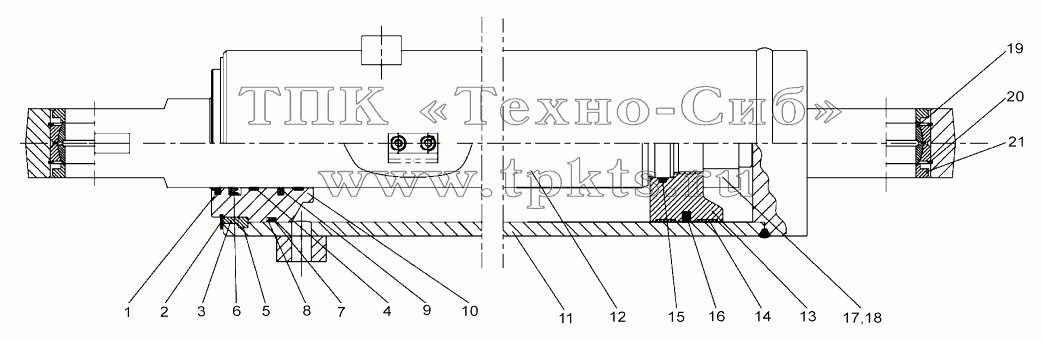

Каталоги запасных частей к спецтехнике XCMG LW300KN Цилиндр поворотного ковша 300KNII
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
CK-090,d90 |
|
Пылезащитное кольцо |
В корзину
|
| 2 |
GB894.1-86,d150 |
|
Осевое упорное кольцо |
В корзину
|
| 3 |
Z3.10.1-1 |
|
Уплотнительное кольцо |
В корзину
|
| 4 |
Z3.10.1-2,95x2.5x9.4 |
|
Передаточный вал |
В корзину
|
| 5 |
Z3.10.1-3 |
|
Key |
В корзину
|
| 6 |
B39005P5008,90x105x11.4 |
|
U-образное кольцо |
В корзину
|
| 7 |
GB1235-76,160x5.7 |
|
O-образное кольцо |
В корзину
|
| 8 |
Z3.10.1-4,ф160x4.5x2 |
|
Борткольцо |
В корзину
|
| 9 |
CKS-090,d90 |
|
Осевой уплотнитель |
В корзину
|
| 10 |
Z3.10.1-5 |
|
Slyd Ring |
В корзину
|
| 11 |
XGYG01-127-01 |
|
Корпус цилиндра |
В корзину
|
| 12 |
XGYG01-127-02 |
|
Поршневой шток |
В корзину
|
| 13 |
Z3.10.1-6 |
|
Поршень |
В корзину
|
| 14 |
Z3.10.1-7,160x2.5x14.7 |
|
Упорное кольцо для отверстия |
В корзину
|
| 15 |
GB1235-76,75x5.7 |
|
O-образное кольцо |
В корзину
|
| 16 |
CKW-160,D160 |
|
Кольцо Glyd |
В корзину
|
| 17 |
Z3.10.1-8G |
|
Гайка |
В корзину
|
| 18 |
GB79-85,M8x20 |
|
Винт |
В корзину
|
| 19 |
GВ304.5-81 |
|
Откидной подшипник |
В корзину
|
| 20 |
GB893.1-86,D90 |
|
Лабиринт для отверстия |
В корзину
|
| 21 |
9D00-590300-03 |
|
Каркасное пылезащитное кольцо Ф60 |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
