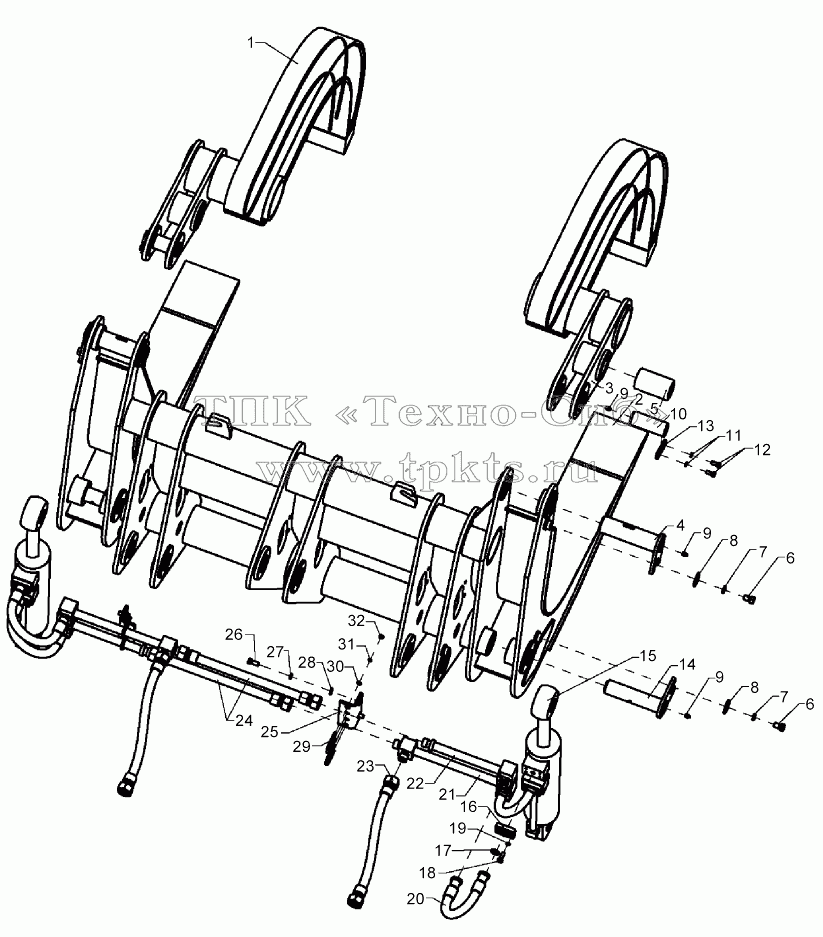

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 251901116 | Левый верхний корпус ключа | В корзину | |
2 | 251900957 | Нижний корпус клещей | В корзину | |
3 | 251901121 | Правый верхний корпус ключа | В корзину | |
4 | 250100357 | Вал штифта | В корзину | |
5 | 250100403 | Втулка вала | В корзину | |
6 | 805000022 | Болт М16х25 | В корзину | |
7 | 805300011 | Шайба 16 | В корзину | |
8 | 251500112 | Шайба | В корзину | |
9 | 801100336 | Масленка M10x1 | В корзину | |
10 | 250100356 | Вал штифта | В корзину | |
11 | 805300014 | Шайба 10 | В корзину | |
12 | 805001924 | Болт М10х25 | В корзину | |
13 | 250100359 | Запорная планка | В корзину | |
14 | 250100358 | Вал штифта | В корзину | |
15 | 803004299 | Цилиндр захвата | В корзину | |
16 | 250100783 | Фланец типа отделения | В корзину | |
17 | 801100120 | О-образное кольцо 25x3.55G | В корзину | |
18 | 805000043 | Болт М10х30 | В корзину | |
19 | 805300014 | Шайба 10 | В корзину | |
20 | 250100363 | Резиновая типа F 16 II -800 | В корзину | |
21 | 251900945 | Трехходовая соединительная труба | В корзину | |
22 | 251900946 | Стальная трубка | В корзину | |
23 | 250100667 | Гибкий рукав в сборе | В корзину | |
24 | 250100664 | Гибкий рукав в сборе | В корзину | |
25 | 250100405 | Трубодержатель | В корзину | |
26 | 805000716 | Болт М12х30 | В корзину | |
27 | 805300018 | Шайба 12 | В корзину | |
28 | 805300020 | Шайба 12 | В корзину | |
29 | 250100404 | U-образный болт | В корзину | |
30 | 805300069 | Шайба 8 | В корзину | |
31 | 805300010 | Шайба 8 | В корзину | |
32 | 805200045 | Гайка М8 | В корзину |
