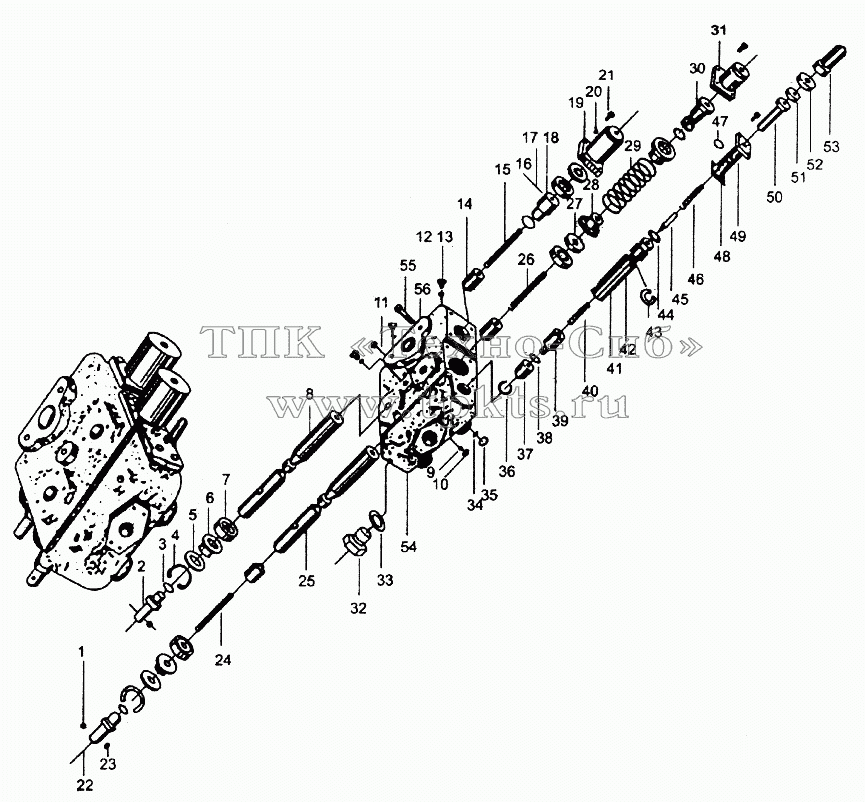

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | GB882-86 | Шплинт | В корзину | |
2 | Гнездопружины | Гнездо пружины | В корзину | |
3 | GB1235-76 | Кольцо | В корзину | |
4 | Пружинный зажим | Пружинный зажим | В корзину | |
5 | Уплотнительное кольцо | Уплотнительное кольцо | В корзину | |
6 | GB1235-76 | Кольцо | В корзину | |
7 | SG35x56x12 | Каркасный маслоуплотнитель | В корзину | |
8 | HG4-692-67 | Seal | В корзину | |
9 | GB1235-76 | Кольцо | В корзину | |
10 | Заглушка | Заглушка | В корзину | |
11 | GB5782-86 | Болт | В корзину | |
12 | Заглушка | Заглушка | В корзину | |
13 | GB1235-76 | Кольцо | В корзину | |
14 | Плунжер стопорного насоса | Плунжер стопорного насоса | В корзину | |
15 | Пружина | Пружина | В корзину | |
16 | Шаровая опора | Шаровая опора | В корзину | |
17 | GB308-64 | Пружина | В корзину | |
18 | Гнездопружины | Гнездо пружины | В корзину | |
19 | Втулка | Втулка | В корзину | |
20 | GB93-87 | Шайба 12 | В корзину | |
21 | GB5780-86 | Болт | В корзину | |
22 | GB91-86 | Шплинт | В корзину | |
23 | GB97.1-85 | Шайба | В корзину | |
24 | Пружина | Пружина | В корзину | |
25 | Плунжер наклона | Плунжер наклона | В корзину | |
26 | Пружина | Пружина | В корзину | |
27 | Шайба | Шайба | В корзину | |
28 | Гнездопружины | Гнездо пружины | В корзину | |
29 | Обратная пружина | Обратная пружина | В корзину | |
30 | Гнездопружины | Гнездо пружины | В корзину | |
31 | Крышка на конце | Крышка на конце | В корзину | |
32 | Заглушка | Заглушка | В корзину | |
33 | GB1235-76 | Кольцо | В корзину | |
34 | Заглушка | Заглушка | В корзину | |
35 | GB41-86 | Гайка | В корзину | |
36 | GB895-67 | Пружинный зажим | В корзину | |
37 | Шток выпускного клапана | Шток выпускного клапана | В корзину | |
38 | GB1235-76 | Кольцо | В корзину | |
39 | Плунжер | Плунжер | В корзину | |
40 | Пружина | Пружина | В корзину | |
41 | Штырь | Штырь | В корзину | |
42 | Втулка | Втулка | В корзину | |
43 | GB1235-76 | Кольцо | В корзину | |
44 | Кольцо | Кольцо | В корзину | |
45 | Шток настраиваемого клапана | Шток настраиваемого клапана | В корзину | |
46 | Гнездо клапана | Гнездо клапана | В корзину | |
47 | Кольцо | Кольцо | В корзину | |
48 | Подкладки | Подкладки | В корзину | |
49 | Уплотнение пружины | Уплотнение пружины | В корзину | |
50 | Настроечный винт | Настроечный винт | В корзину | |
51 | Гайка | Гайка | В корзину | |
52 | GB1235-76 | Кольцо | В корзину | |
53 | Стопорная гайка | Стопорная гайка | В корзину | |
54 | Корпус клапана | Корпус клапана | В корзину | |
55 | Болт | Болт | В корзину | |
56 | Кольцо | Кольцо | В корзину |
