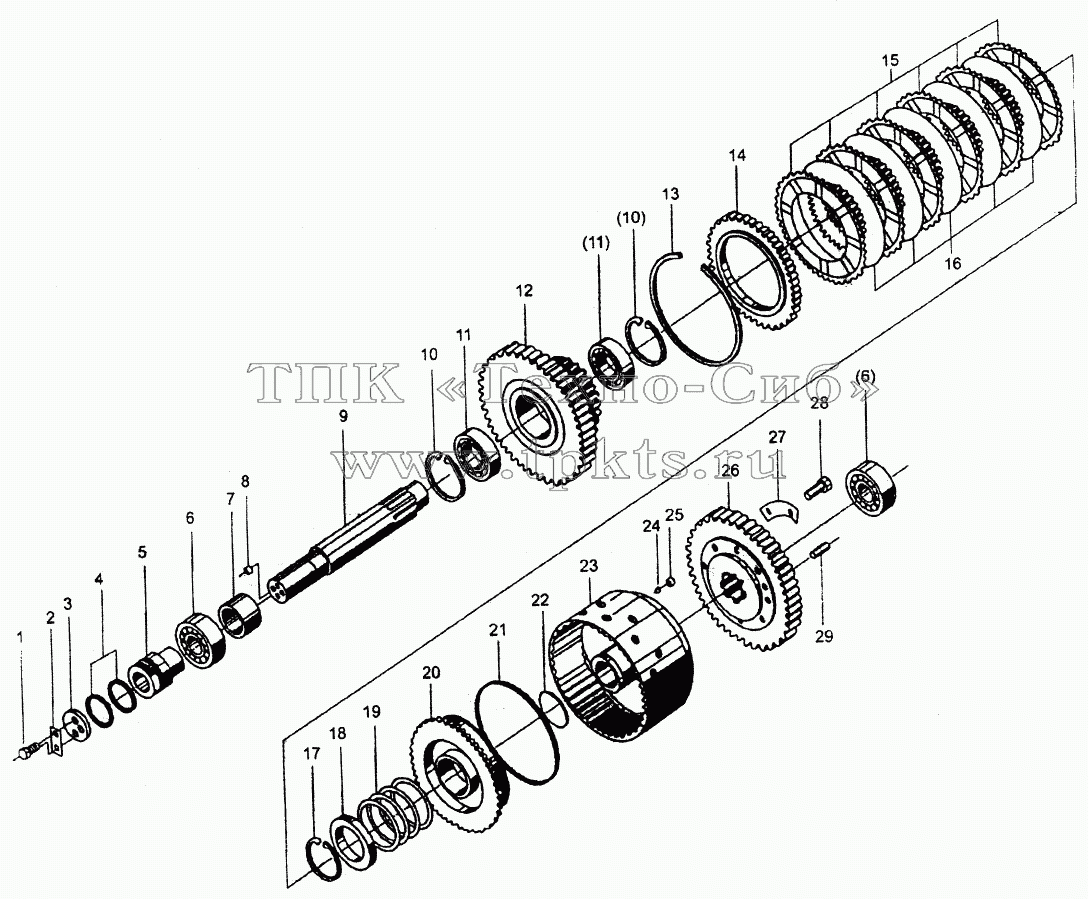

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | GB5783-86 | Болт | В корзину | |
2 | ZL20-032001 | Stop Plate | В корзину | |
3 | ZL20-032002 | Plate | В корзину | |
4 | CA10-3509164A | Piston Ring (D=52) | В корзину | |
5 | ZL20-032003 | Piston | В корзину | |
6 | GB297-86 | Роликоподшипник | В корзину | |
7 | ZL20-0360001 | Sleeve | В корзину | |
8 | ZL20-032009 | Plug 9 | В корзину | |
9 | ZL20-036003 | Shaft | В корзину | |
10 | GB893-86 | Пружинящее стопорное кольцо | В корзину | |
11 | GB276-89 | Шарикоподшипник | В корзину | |
12 | ZL20-036002X1 | Gear (m=4.5, Z=49) | В корзину | |
13 | ZL20-032101 | Snap Ring | В корзину | |
14 | ZL20-032102 | Gear Ring | В корзину | |
15 | ZL20-032104 | Clutch Disc | В корзину | |
16 | ZL20-032103 | Clutch Disc | В корзину | |
17 | GB894.2-86 | Пружинящее стопорное кольцо | В корзину | |
18 | ZL20-032110 | Spring Seat | В корзину | |
19 | ZL20-032108 | Spring | В корзину | |
20 | ZL20-032106 | Piston | В корзину | |
21 | ZL20-032107 | Seal Ring | В корзину | |
22 | GB1235-76 | Кольцо | В корзину | |
23 | ZL20-032105 | Clutch Housing | В корзину | |
24 | GB308-89 | Шаровая опора | В корзину | |
25 | ZL20-032109 | Plug | В корзину | |
26 | ZL20-036004X1 | Gear (m=4.5, Z=44) | В корзину | |
27 | ZL20-032006 | Stop Plate | В корзину | |
28 | GB5783-86 | Болт | В корзину | |
29 | GB119-86 | Штырь | В корзину |
