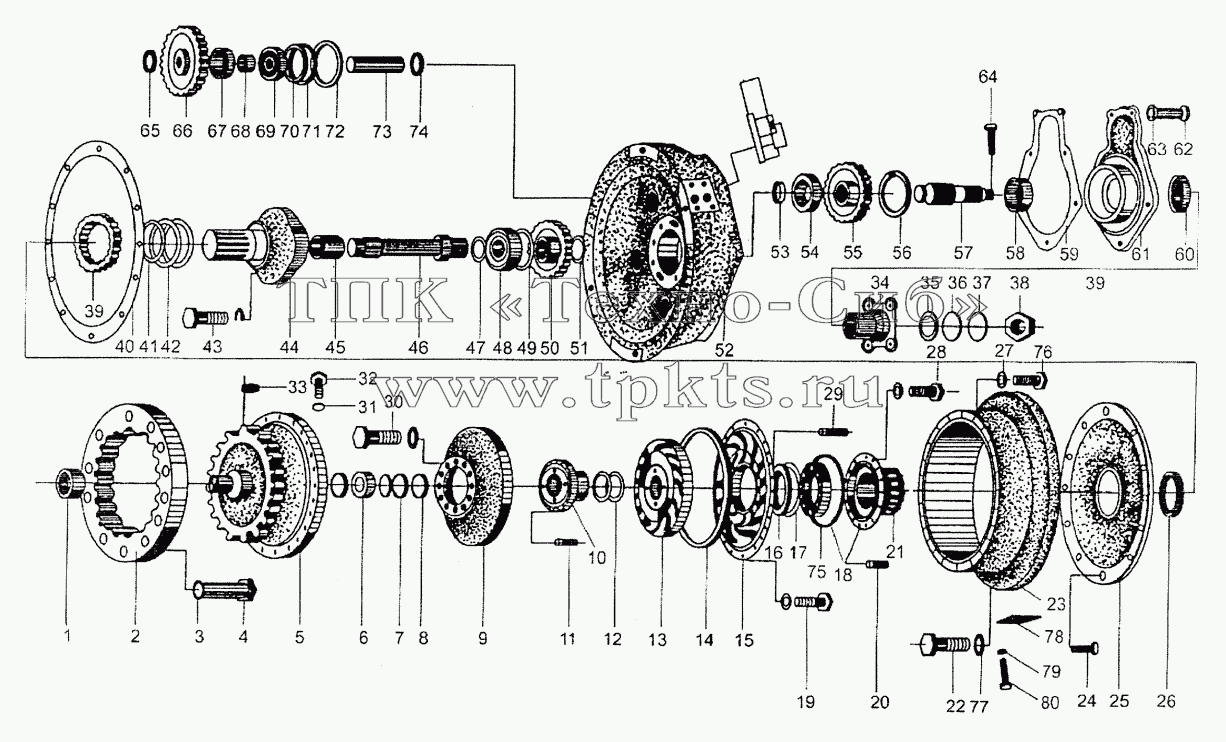

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 30D-11-31 | Bush | В корзину | |
2 | 30D-11-30 | Приводное колесо | В корзину | |
3 | GB93-87 | Шайба 12 | В корзину | |
4 | GB5783-86 | Болт | В корзину | |
5 | 30D-11-32 | Connetive Wheel | В корзину | |
6 | GB289-64 | Игольчатый подшипник | В корзину | |
7 | GB893-76 | Пружинное стопорное кольцо | В корзину | |
8 | GB894-76 | Пружинное стопорное кольцо | В корзину | |
9 | 30D-11-37 | Turbine | В корзину | |
10 | 30D-11-28 | Turbine Guide Sleeve | В корзину | |
11 | 30D-11-29 | Pin | В корзину | |
12 | GB894-76 | Пружинное стопорное кольцо | В корзину | |
13 | 30D-11-27 | Stator | В корзину | |
14 | GB1235-76 | Кольцо | В корзину | |
15 | 30D-11-25 | Impeller | В корзину | |
16 | 30D-11-24 | Snap | В корзину | |
17 | GB893-76 | Пружинное стопорное кольцо | В корзину | |
18 | GB1235-76 | Кольцо | В корзину | |
19 | GB5783-86 | Болт | В корзину | |
20 | 30D-11-22 | Pin | В корзину | |
21 | 30D-11-21 | Impeller Guide Sleeve | В корзину | |
22 | GB5783-86 | Болт | В корзину | |
23 | 30D-11-26 | Converter Housing | В корзину | |
24 | GB68-76 | Винт | В корзину | |
25 | 30D-11-23 | Spacer Plate | В корзину | |
26 | BJ130-3104070 | Oil Seal 100X120X13 | В корзину | |
27 | GB93-87 | Шайба 12 | В корзину | |
28 | GB5782-86 | Болт | В корзину | |
29 | 30D-11-33 | Pin A6X20 | В корзину | |
30 | GB5782-86 | Болт | В корзину | |
31 | 30D-11-36 | Washer | В корзину | |
32 | 30D-11-35 | Plug | В корзину | |
33 | 30D-11-34 | Rubber Tooth | В корзину | |
34 | 30D-11-12 | Output Flange | В корзину | |
35 | 30D-11-16 | Washer | В корзину | |
36 | 30D-11-13 | Seal Gasket | В корзину | |
37 | 30D-11-17 | Washer | В корзину | |
38 | 30D-11-14 | Lock Nut | В корзину | |
39 | 30D-11-20 | Gear | В корзину | |
40 | 30D-11-38 | Washer | В корзину | |
41 | GB894-76 | Пружинное стопорное кольцо | В корзину | |
42 | 30D-11-19 | Seal Ring 80 | В корзину | |
43 | GB5783-86 | Болт | В корзину | |
44 | 30D-11-05 | Stator Guide Sheeve | В корзину | |
45 | 30D-11-10 | Bush | В корзину | |
46 | 30D-11-09 | Shaft | В корзину | |
47 | 30D-11-08 | Seal Ring 60 | В корзину | |
48 | GB276-64 | Роликоподшипник | В корзину | |
49 | GB893-76 | Пружинное стопорное кольцо | В корзину | |
50 | 30D-11-06 | Gear | В корзину | |
51 | GB894-76 | Пружинное стопорное кольцо | В корзину | |
52 | 30D-11-1 | Converter Housing | В корзину | |
53 | GB894-76 | Пружинное стопорное кольцо | В корзину | |
54 | GB276-64 | Роликоподшипник | В корзину | |
55 | 30D-11-18 | Gear | В корзину | |
56 | GB893-76 | Пружинное стопорное кольцо | В корзину | |
57 | 30D-11-15 | Output Shaft | В корзину | |
58 | GB276-64 | Роликоподшипник | В корзину | |
59 | 30D-11-07 | Seal Gasket | В корзину | |
60 | NJ130-2402050 | Oil Seal 55X82X22 | В корзину | |
61 | 30D-11-11 | Flange | В корзину | |
62 | GB5782-86 | Болт | В корзину | |
63 | GB93-87 | Шайба 12 | В корзину | |
64 | GB91-76 | Шпонка | В корзину | |
65 | GB894-76 | Пружинное стопорное кольцо | В корзину | |
66 | 30D-11-39 | Gear | В корзину | |
67 | GB276-64 | Роликоподшипник | В корзину | |
68 | 30D-11-40 | Bushing | В корзину | |
69 | GB277-64 | Роликоподшипник | В корзину | |
70 | 30D-11-04 | Stop Ring | В корзину | |
71 | 30D-11-03 | Washer | В корзину | |
72 | GB893-76 | Пружинное стопорное кольцо | В корзину | |
73 | 30D-11-02 | Pump Shaft | В корзину | |
74 | GB894-76 | Пружинное стопорное кольцо | В корзину | |
75 | GB276-64 | Роликоподшипник | В корзину | |
76 | GB5783-86 | Болт | В корзину | |
77 | GB93-87 | Шайба 12 | В корзину | |
78 | 30D-11-50 | Cover | В корзину | |
79 | GB93-87 | Шайба 12 | В корзину | |
80 | GB5782-86 | Болт | В корзину |
