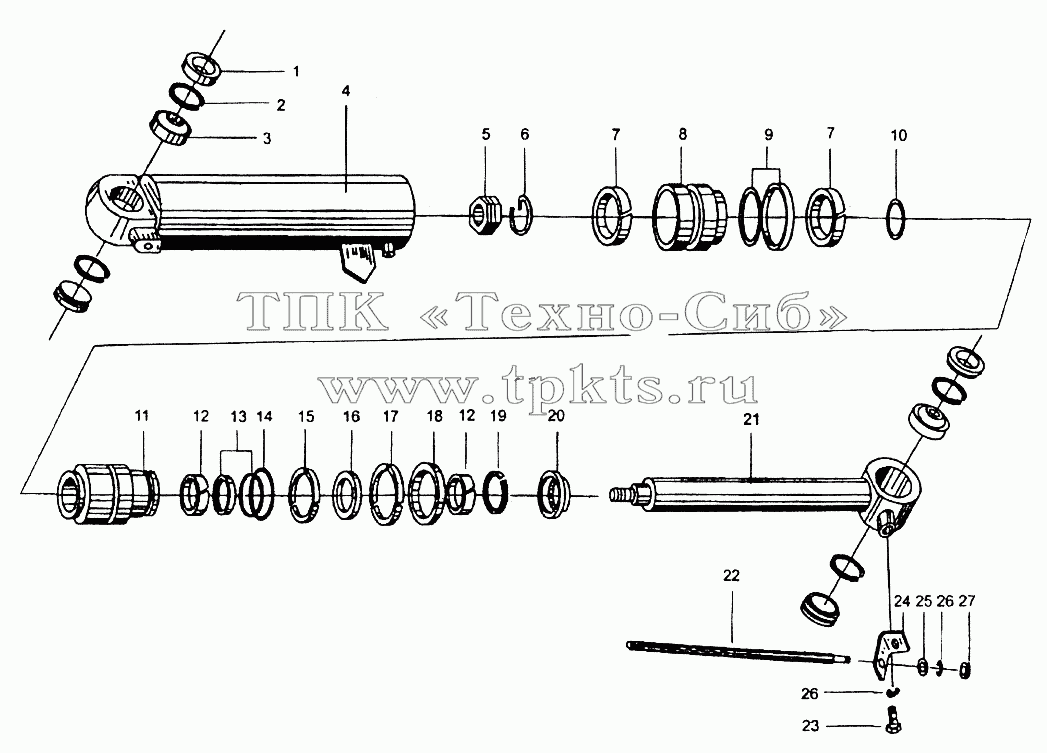

| Позиция на иллюстрации | Заводской номер детали | Название детали | ||
|---|---|---|---|---|
| 1 | Z3.10.1-10 | Dust Ring | В корзину | |
| 2 | GB893.1-86 | Пружинный зажим | В корзину | |
| 3 | GB304.5-81 | Подшипник | В корзину | |
| 4 | Z3.10.1.1 | Корпус цилиндра | В корзину | |
| 5 | Z3.10.1-8 | Гайка | В корзину | |
| 6 | Z3.10.1-9 | Пружинный зажим | В корзину | |
| 7 | Z3.10.1-7 | Передвижное запорное кольцо | В корзину | |
| 8 | Z3.10.1-6 | Поршень | В корзину | |
| 9 | CKS-090 | Ступенчатое уплотнение | В корзину | |
| 10 | GB1235-76 | Кольцо | В корзину | |
| 11 | Z3.10.1-5 | Slyd Ring | В корзину | |
| 12 | Z3.10.1-2 | Уплотнительное кольцо | В корзину | |
| 13 | CKS-090 | Ступенчатое уплотнение | В корзину | |
| 14 | GB1235-76 | Кольцо | В корзину | |
| 15 | Z3.10.1-4 | Пружинное стопорное кольцо | В корзину | |
| 16 | CKG-090 | Уплотнительное кольцо | В корзину | |
| 17 | Z3.10.1-3 | Key | В корзину | |
| 18 | Z3.10.1-1 | Уплотнительное кольцо | В корзину | |
| 19 | GB894.1-86 | Пружинный зажим | В корзину | |
| 20 | CK-90 | Пыленепроницаемое кольцо | В корзину | |
| 21 | Z3.10.1.2 | Толкатель поршня | В корзину | |
| 22 | Z3.10.1-12A | Шток индикатора | В корзину | |
| 23 | GB5781-86 | Болт | В корзину | |
| 24 | Z3.10.1-11 | Support | В корзину | |
| 25 | GB97.1-85 | Шайба | В корзину | |
| 26 | GB93-87 | Шайба 12 | В корзину | |
| 27 | GB6170-86 | Гайка | В корзину |
