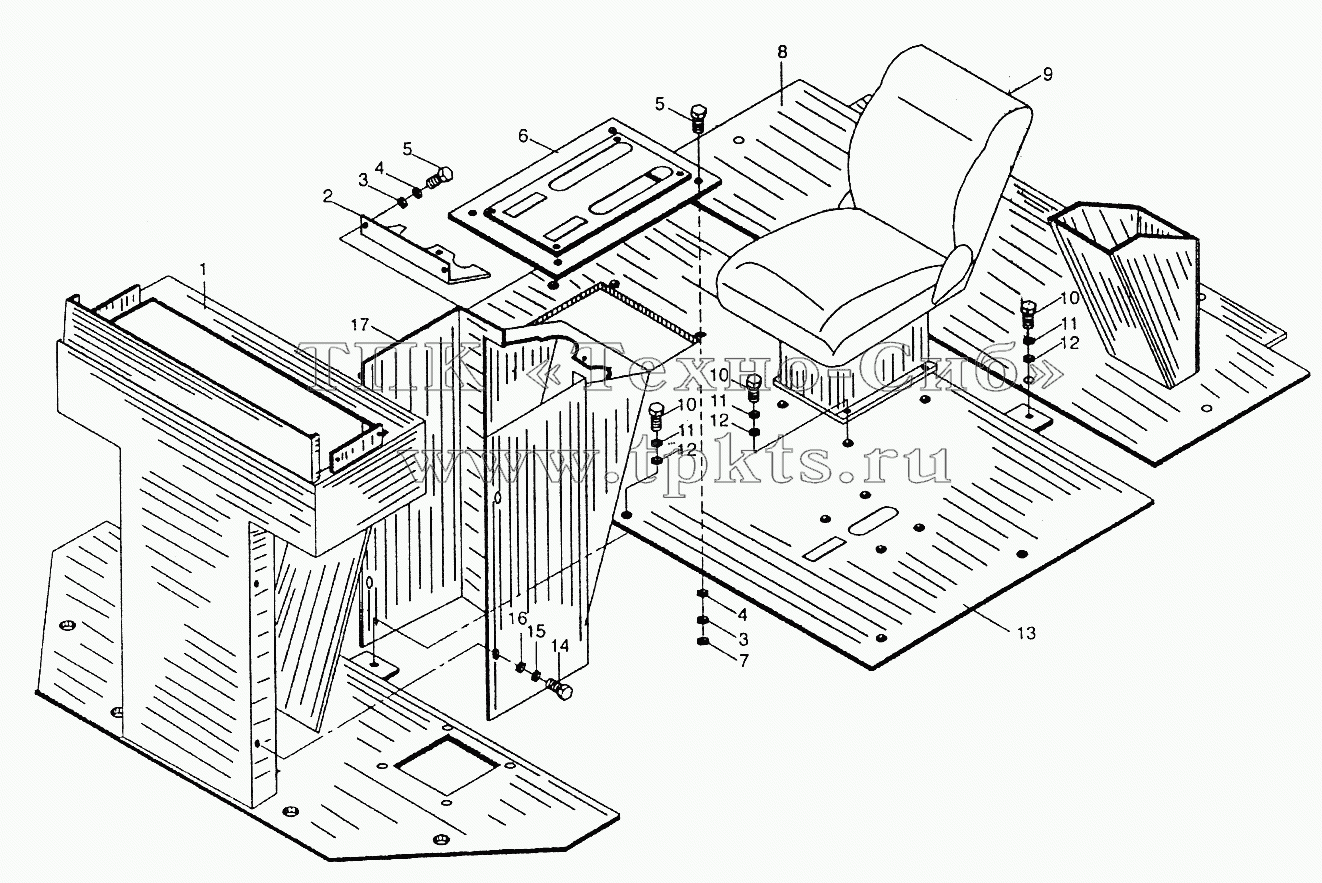

Каталоги запасных частей к спецтехнике XCMG LW321F Z3.16B Блок платформы оператора

1

2

3

3

4

4

5

5

6

7

8

9

10

10

10

11

11

11

12

12

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Z3.16.1.1		Платформа оператора	В корзину
2	Z3.16B.1-2		Панель	В корзину
3	GB96-85		Шайба	В корзину
4	GB93-87		Шайба 12	В корзину
5	GB5783-86		Болт	В корзину
6	Z3.16.2В.2		Панель	В корзину
7	GB6170-86		Гайка	В корзину
8	LW330F.16.2		Задняя панель	В корзину
9	SJZY		Сиденье	В корзину
10	GB5783-86		Болт	В корзину
11	GB93-87		Шайба 12	В корзину
12	GB97.1-85		Шайба	В корзину
13	Z3.16B.2		Средняя панель	В корзину
14	GB5783-86		Болт	В корзину
15	GB93-87		Шайба 12	В корзину
16	GB97.1-85		Шайба	В корзину
17	Кожух		Кожух	В корзину

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
