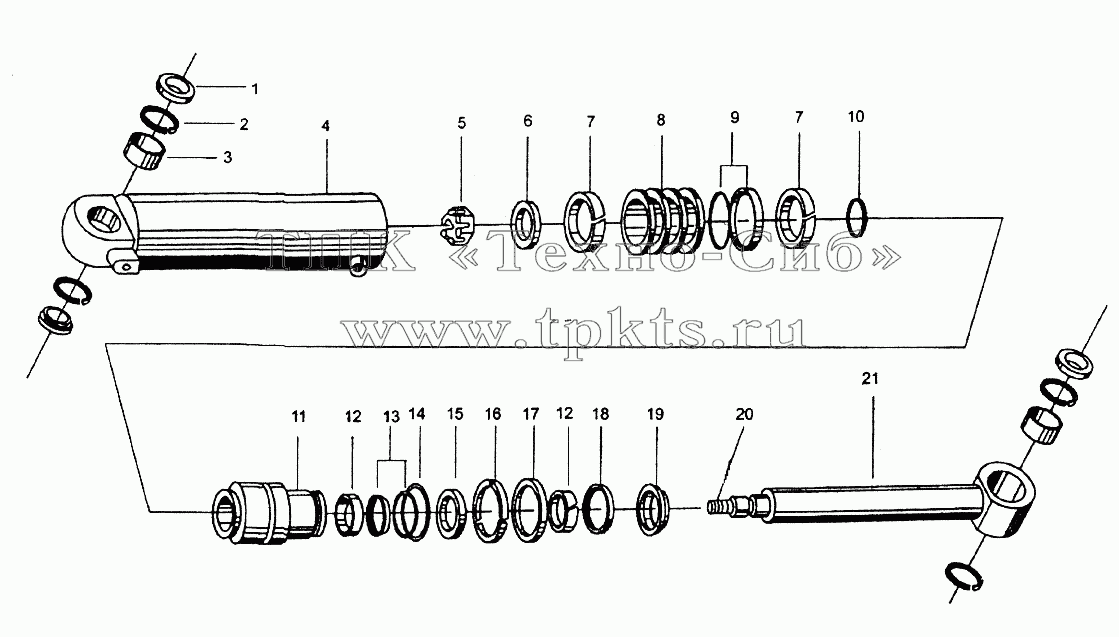

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | Z3.9.1-9 | Dust Ring | В корзину | |
2 | GB893.1-86 | Пружинный зажим | В корзину | |
3 | GB304.5-81 | Подшипник | В корзину | |
4 | Z3.9.1.1 | Цилиндр | В корзину | |
5 | Z3.9.1-8 | Гайка | В корзину | |
6 | Z3.9.1-10 | Шайба | В корзину | |
7 | Z3.9.1-6 | Slyd Ring | В корзину | |
8 | Z3.9.1-7 | Piston | В корзину | |
9 | CKW-080 | Glyd Ring | В корзину | |
10 | GB1235-76 | Кольцо | В корзину | |
11 | Z3.9.1-4 | Направляющая трубка | В корзину | |
12 | Z3.9.1-3 | Slyd Ring | В корзину | |
13 | CKS-045 | Step Seal d45 | В корзину | |
14 | GB1235-76 | Кольцо | В корзину | |
15 | CKG-045 | Уплотнительное кольцо | В корзину | |
16 | Z3.9.1-2 | Snap Ring | В корзину | |
17 | Z3.9.1-1 | Snap Ring | В корзину | |
18 | GB894.1-86 | Пружинный зажим | В корзину | |
19 | CK-045 | Пылезащитное кольцо | В корзину | |
20 | GB91-86 | Шплинт | В корзину | |
21 | Z3.9.1-5 | Толкатель поршня | В корзину |
