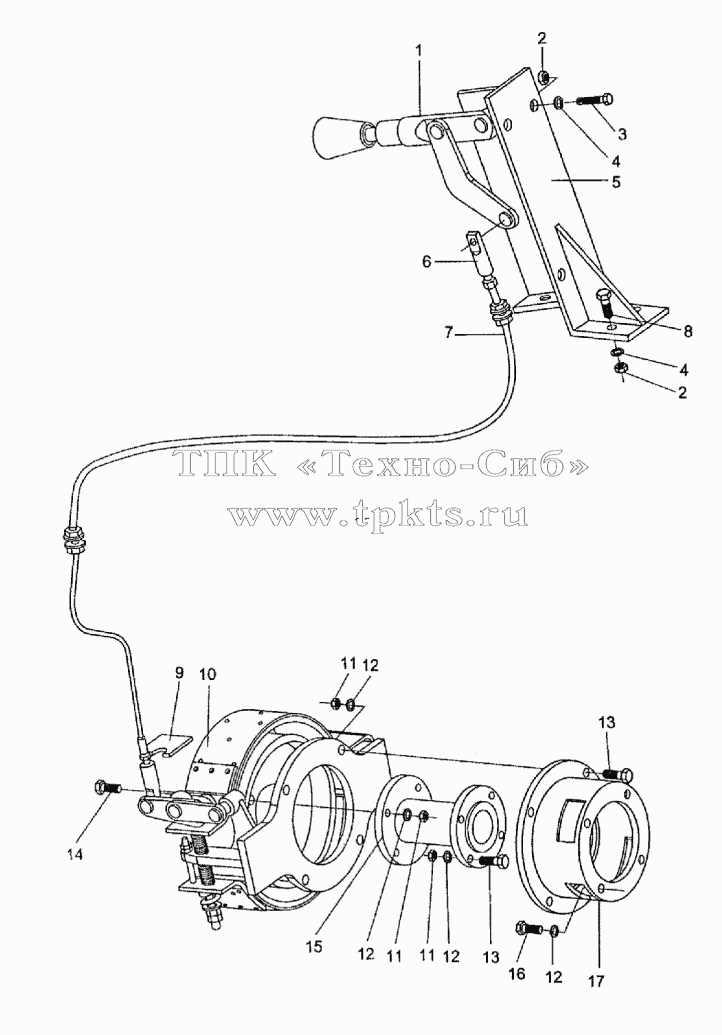

Каталоги запасных частей к спецтехнике XCMG LW-166 Система ручного тормоза

1

2

2

3

4

4

5

6

7

8

9

10

11

11

11

12

12

12

12

13

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ZL15E.7.2		Рукоятка	В корзину
2	GB6170-86		Гайка	В корзину
3	GB5781-86		Болт	В корзину
4	GB93-87		Шайба 12	В корзину
5	ZL15E.7.3		Суппорт	В корзину
6	ZL15E.7-1		Соединение	В корзину
7	ZL15E.7.1		Шланг	В корзину
8	GB5781-86		Болт	В корзину
9	ZL15E.7-3		Пластина	В корзину
10	ZL15E.7.4		Ручной тормоз	В корзину
11	GB6170-86		Гайка	В корзину
12	GB93-87		Шайба 12	В корзину
13	GB5781-86		Болт	В корзину
14	GB5781-86		Болт	В корзину
15	ZL15E.7.5		Вал	В корзину
16	GB5781-86		Болт	В корзину
17	ZL15E.7.6		Пластина	В корзину

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
