Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › XCMG › LW-541F › DF32.2C Управляющий клапан

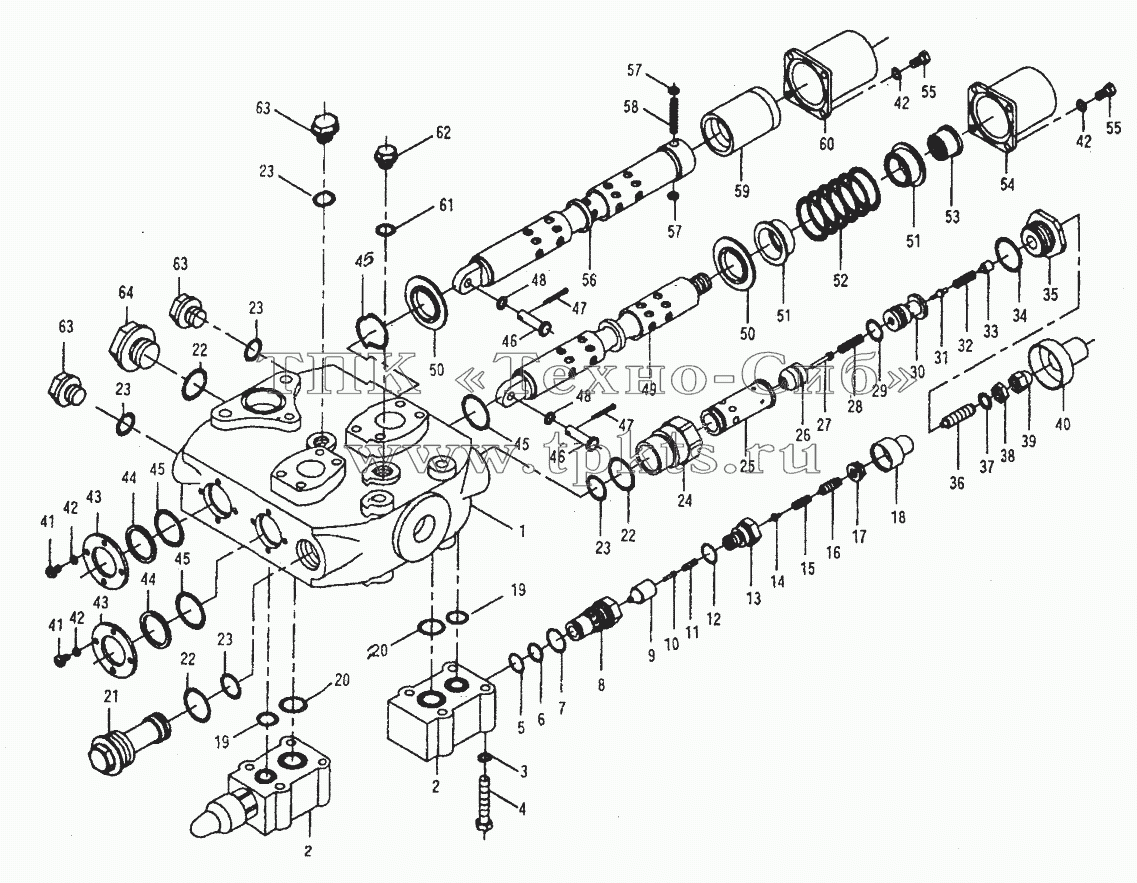

Каталоги запасных частей к спецтехнике XCMG LW-541F DF32.2C Управляющий клапан

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
22
22
23
23
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
42
42
43
43
44
44
45
45
45
45
46
46
47
47
48
48
49
50
50
51
51
52
53
54
55
55
56
57
57
58
59
60
61
62
63
63
63
64
Позиция на иллюстрации Заводской номер детали Название детали
1 DF32 Корпус клапана В корзину
2 Клапан Клапан В корзину
3 GB93-87 Шайба 12 В корзину
4 Болт Болт В корзину
5 GB3452.1-82 Кольцо В корзину
6 Кольцо Кольцо В корзину
7 GB3452.1-82 Кольцо В корзину
8 Муфта Муфта В корзину
9 Клапан Клапан В корзину
10 Плунжер Плунжер В корзину
11 Пружина Пружина В корзину
12 GB3452.1-82 Кольцо В корзину
13 Седло Седло В корзину
14 Клапан Клапан В корзину
15 Пружина Пружина В корзину
16 Винт Винт В корзину
17 Гайка Гайка В корзину
18 Защита Защита В корзину
19 Кольцо Кольцо В корзину
20 Кольцо Кольцо В корзину
21 Заглушка Заглушка В корзину
22 Кольцо Кольцо В корзину
23 Кольцо Кольцо В корзину
24 Седло Седло В корзину
25 Седло Седло В корзину
26 Клапан Клапан В корзину
27 Плунжер Плунжер В корзину
28 Пружина Пружина В корзину
29 GB1235-76 Кольцо В корзину
30 Седло Седло В корзину
31 Клапан Клапан В корзину
32 Пружина Пружина В корзину
33 Седло Седло В корзину
34 GB1235-76 Кольцо В корзину
35 Гайка Гайка В корзину
36 Пружина Пружина В корзину
37 GB97.1-85 Шайба В корзину
38 GB6170-86 Гайка В корзину
39 GB923-88 Гайка В корзину
40 Защита Защита В корзину
41 GB65-85 Винт М6х25 В корзину
42 GB93-87 Шайба 12 В корзину
43 Кольцо Кольцо В корзину
44 GB895.1-86 Пружинное кольцо В корзину
45 Кольцо Кольцо В корзину
46 Шпилька Соединительная шпилька В корзину
47 GB91-86 Шплинт В корзину
48 GB97.1-85 Шайба В корзину
49 Плунжер Плунжер В корзину
50 Кольцо Кольцо В корзину
51 Седло Седло В корзину
52 Пружина Пружина В корзину
53 Гайка Гайка В корзину
54 Крышка Задняя крышка В корзину
55 Болт Болт В корзину
56 Плунжер Плунжер В корзину
57 Болт Болт В корзину
58 Пружина Пружина В корзину
59 Муфта Муфта В корзину
60 Крышка Задняя крышка В корзину
61 GB1235-76 Кольцо В корзину
62 Заглушка Заглушка В корзину
63 Заглушка Заглушка В корзину
64 Заглушка Заглушка В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
