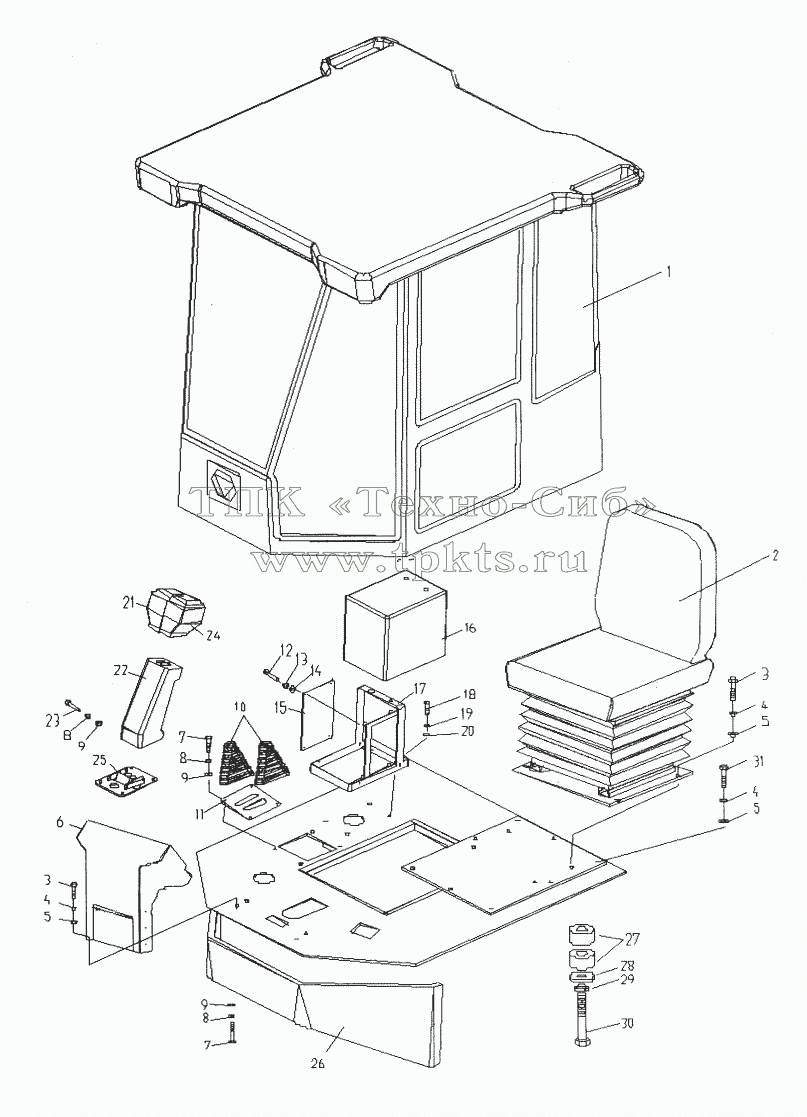

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | LW560F.10.1 | Кабина | В корзину | |
2 | Z5G10.6 | Кресло | В корзину | |
3 | GB5783-86 | Болт | В корзину | |
4 | GB93-87 | Шайба 12 | В корзину | |
5 | GB97.1-85 | Шайба | В корзину | |
6 | 520Е.6.5.2 | Короб для инструмента | В корзину | |
7 | GB5783-86 | Болт | В корзину | |
8 | GB93-87 | Шайба 12 | В корзину | |
9 | GB97.1-85 | Шайба | В корзину | |
10 | Z3G15-5 | Пыленепроницаемая крышка | В корзину | |
11 | 520Е.6.5-1 | Крышка | В корзину | |
12 | GB5783-86 | Болт | В корзину | |
13 | GB93-87 | Шайба 12 | В корзину | |
14 | GB97.1-85 | Шайба | В корзину | |
15 | Z5G10-3 | Пластина | В корзину | |
16 | LW560F.10.2.1 | Короб управления | В корзину | |
17 | LW520G.10.3.2 | Стенд короба управления | В корзину | |
18 | GB5783-86 | Болт | В корзину | |
19 | GB93-87 | Шайба 12 | В корзину | |
20 | GB97.1-85 | Шайба | В корзину | |
21 | LW520G.10.2.2-2 | Правая крышка | В корзину | |
22 | LW520G.10.2.2-1 | Крышка | В корзину | |
23 | GB5783-86 | Болт | В корзину | |
24 | LW520G.10.2.2-3 | Левая крышка | В корзину | |
25 | LW520G.10.2.1 | Опора | В корзину | |
26 | LW560F.10-1 | Передняя пластина | В корзину | |
27 | Z5G(V).10-1 | Прокладка | В корзину | |
28 | Z5G(V).10-2 | Пластина | В корзину | |
29 | GB93-87 | Шайба 12 | В корзину | |
30 | GB5783-86 | Болт | В корзину | |
31 | GB5783-86 | Болт | В корзину |
