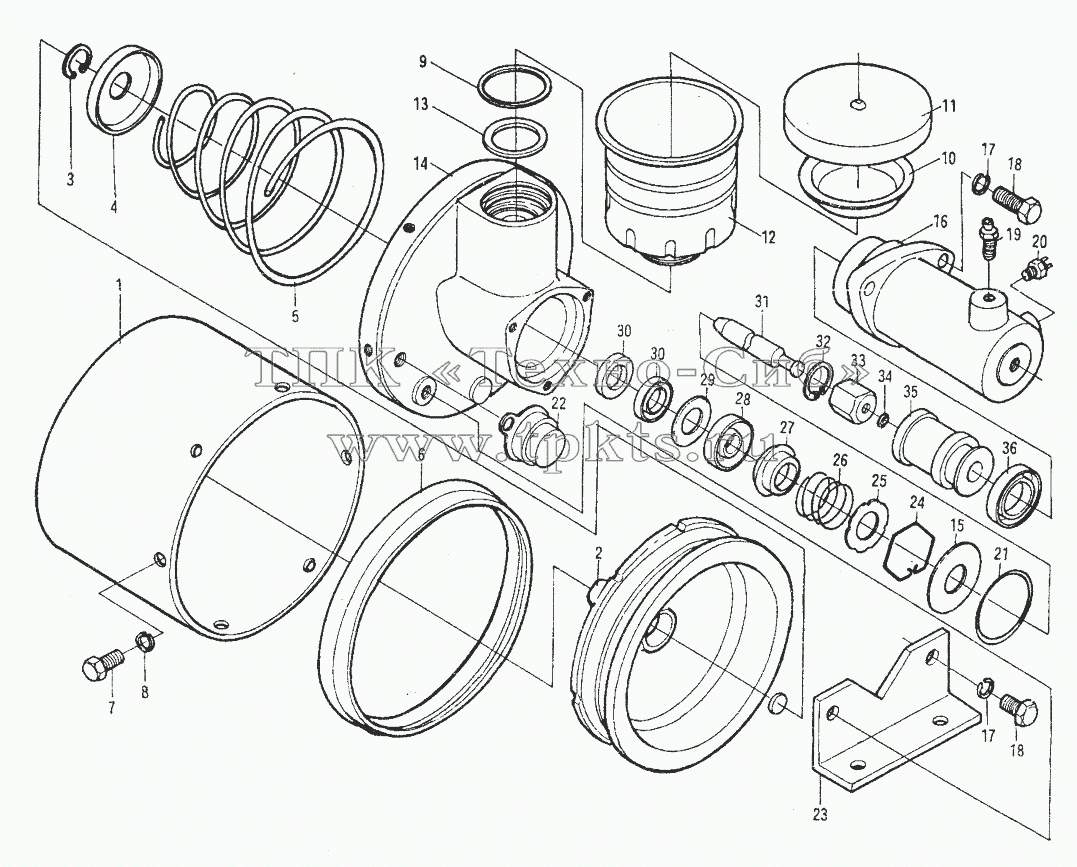

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | ХМ-60-3510001 | Корпус пневмопривода | В корзину | |
2 | ХМ-60-3510301 | Воздушный поршень | В корзину | |
3 | GB894.1-86 | Пружинный зажим | В корзину | |
4 | TD72LC-3510005 | Гровер | В корзину | |
5 | SH361-3519154 | Пружина | В корзину | |
6 | ХМ-60-3510302 | Резиновое внутреннее уплотнение поршня | В корзину | |
7 | GB5781-86 | Болт | В корзину | |
8 | GB859-87 | Гровер 8 | В корзину | |
9 | W50-3505006 | Кольцо | В корзину | |
10 | TD50A-D-3505012 | Кольцо | В корзину | |
11 | TD50A-D-3505011 | Головка цилиндра | В корзину | |
12 | TD50A-D-3505013 | Корпус масляного бачка | В корзину | |
13 | ХМ60-3510014 | Уплотнение | В корзину | |
14 | ХМ-60-3510008 | Крышка | В корзину | |
15 | ХМ-60-3510007 | Пластина | В корзину | |
16 | ХМ60.3510010 | Цилиндрический корпус | В корзину | |
17 | GB859-87 | Гровер 8 | В корзину | |
18 | GB5781086 | Болт М10х30 | В корзину | |
19 | TD50A-D-3517037 | Болт | В корзину | |
20 | ТК6138 | Переключатель тормозов | В корзину | |
21 | СА141-3514032-01 | Уплотнительное кольцо поршня | В корзину | |
22 | TD50A-D-3510100 | Крышка | В корзину | |
23 | ХМ-60-3510011 | Суппорт | В корзину | |
24 | TD50A-D-3510018 | Кольцо-защелка | В корзину | |
25 | TD72LC-3510013 | Кольцо поршня | В корзину | |
26 | TD72LC-3510012 | Пружина | В корзину | |
27 | TD72LC-3510011 | Кольцо | В корзину | |
28 | TD72LC3510010 | Резиновое внутреннее уплотнение | В корзину | |
29 | ХМ-60-3510012 | Шайба | В корзину | |
30 | SD18x30x10 | Каркас уплотнителя | В корзину | |
31 | ХМ-60-3510003 | Толкающий шток | В корзину | |
32 | GB893.1-86 | Пружинный зажим | В корзину | |
33 | ХМ-60-3510106В | Седло штока | В корзину | |
34 | ХМ-60-3510101В | Гидравлический поршень | В корзину | |
35 | 980S-3510116 | Впускной клапан | В корзину | |
36 | ХМ-60-3510102В | Внетреннее резиновое уплотнение | В корзину |
