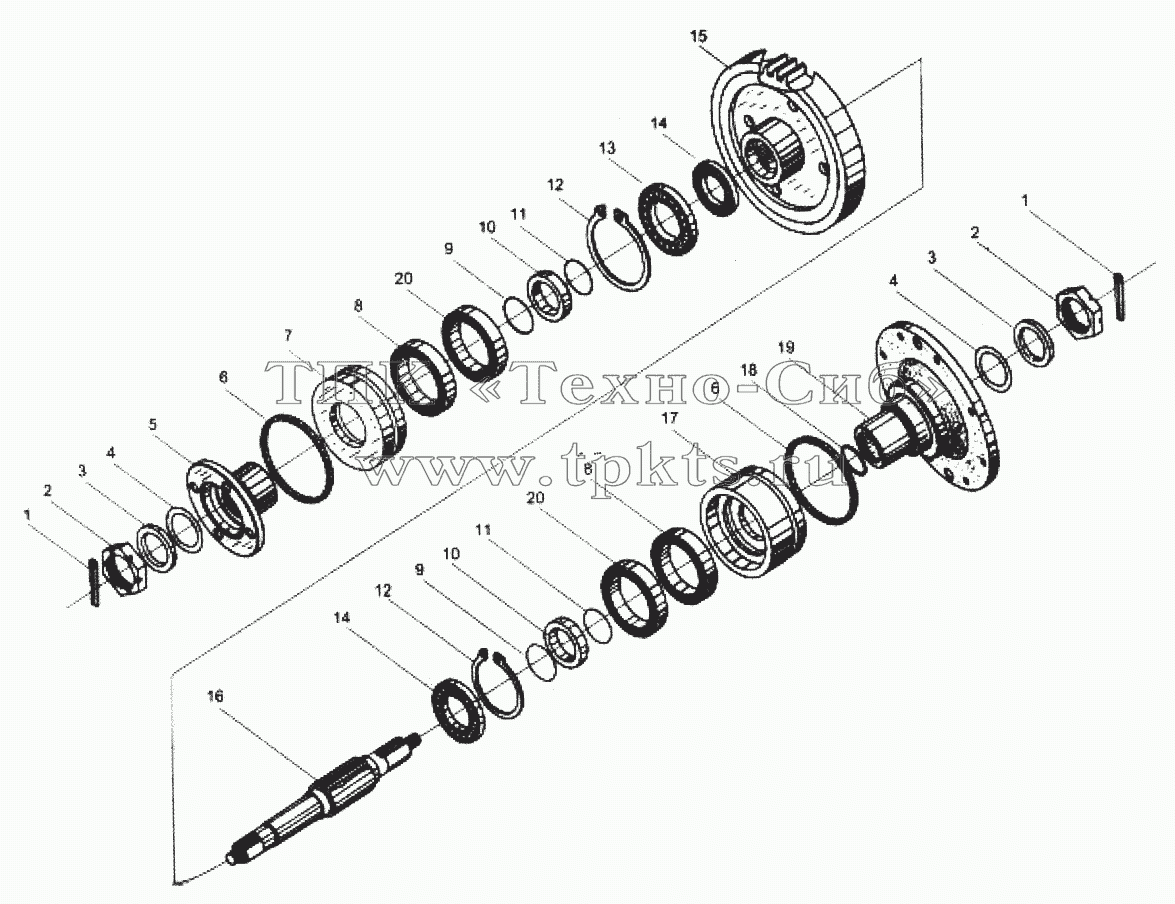

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | GB91-86 | Шплинт | В корзину | |
2 | ZL40A.30.3-1 | Гайка | В корзину | |
3 | ZL40A.30.3-9 | Шайба | В корзину | |
4 | ZL40A.30.3-16 | Уплотнительная прокладка | В корзину | |
5 | ZL40A.30.3A-2 | Фланец | В корзину | |
6 | GB1235-76 | Кольцо | В корзину | |
7 | ZL40A30.3A-3 | Опорная поверхность уплотнения | В корзину | |
8 | GB9877.1-88 | Кольцо | В корзину | |
9 | GB1235-76 | Кольцо | В корзину | |
10 | ZL40A.30.3-4 | Распорная деталь | В корзину | |
11 | GB1235-76 | Кольцо | В корзину | |
12 | GB893.1-86 | Пружинный зажим | В корзину | |
13 | GB/T276-94 | Bearing | В корзину | |
14 | GB/T276-94 | Bearing | В корзину | |
15 | ZL40A.30.3-8 | Выходная шестерня | В корзину | |
16 | ZL40A.30.3A-5 | Выходной вал | В корзину | |
17 | ZL40A.30.3A-6 | Опорная поверхность масляного уплотнения | В корзину | |
18 | GB1235-76 | Кольцо | В корзину | |
19 | ZL40A.30.3A-10 | Опорная поверхность масляного уплотнения | В корзину | |
20 | GB9877.1-88 | Кольцо | В корзину |
