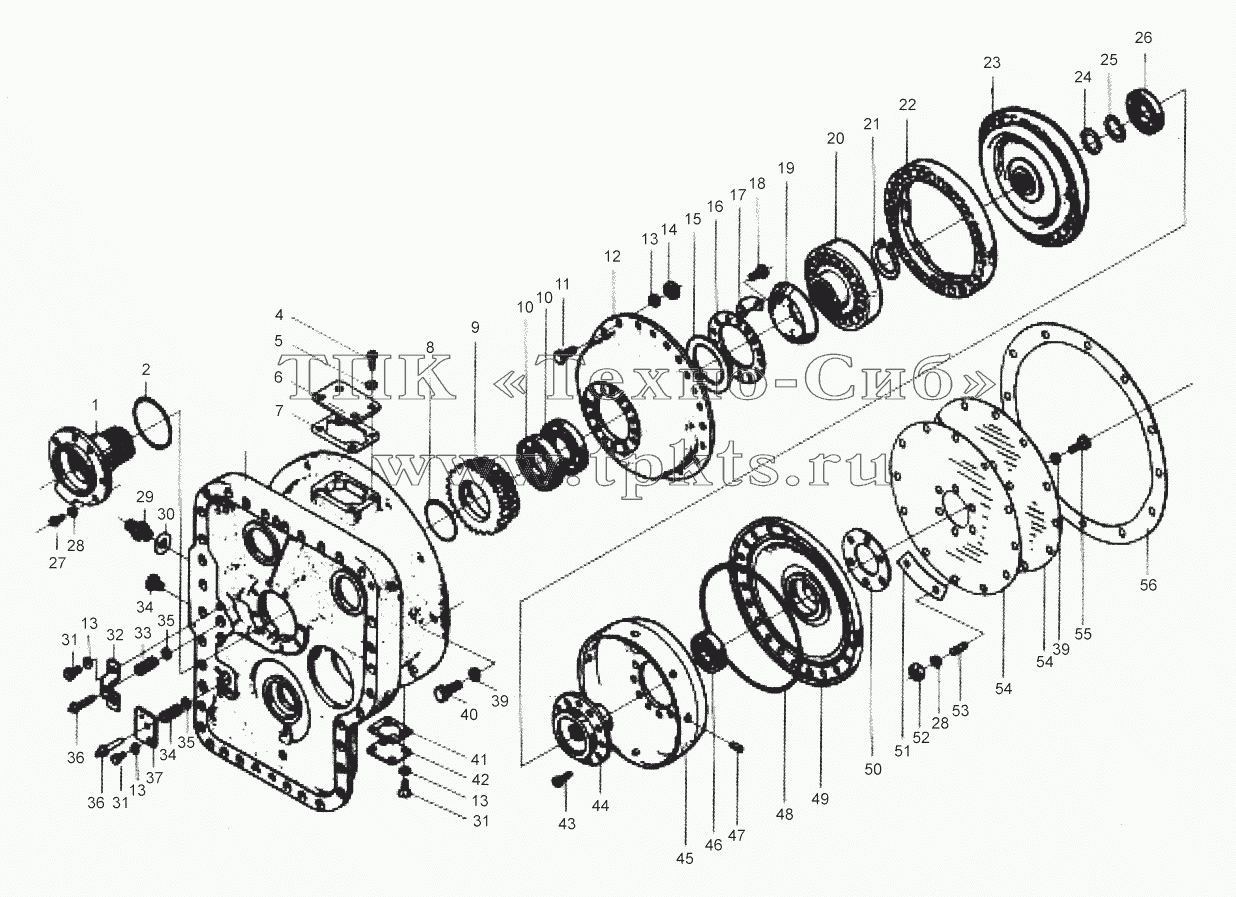

| Позиция на иллюстрации | Заводской номер детали | Название детали | ||
|---|---|---|---|---|
| 1 | 402222 | Гильза статора | В корзину | |
| 2 | GB3452.1-82 | Кольцо | В корзину | |
| 3 | 402216 | Корпус преобразователя | В корзину | |
| 4 | GB67-85 | Болт | В корзину | |
| 5 | GB93-87 | Шайба 12 | В корзину | |
| 6 | 402214 | Пластина | В корзину | |
| 7 | 402215 | Бумажная прокладка | В корзину | |
| 8 | 402221 | Уплотнитель | В корзину | |
| 9 | 402220 | Шестерня | В корзину | |
| 10 | GB276-89 | Шарикоподшипник | В корзину | |
| 11 | GB5782-86 | Болт | В корзину | |
| 12 | 402227 | Крыльчатка | В корзину | |
| 13 | GB93-87 | Шайба 12 | В корзину | |
| 14 | GB6170-86 | Гайка | В корзину | |
| 15 | 402224 | Регулировочная шайба | В корзину | |
| 16 | 402226 | Сальник | В корзину | |
| 17 | 402218 | Гровер | В корзину | |
| 18 | GB57S2-86 | Болт | В корзину | |
| 19 | 402225 | Масляное кольцо | В корзину | |
| 20 | 402217 | Статор | В корзину | |
| 21 | Шайба80 | Шайба | В корзину | |
| 22 | 402209 | 1 турбина | В корзину | |
| 23 | 402212-213 | 2 турбина | В корзину | |
| 24 | 402238 | Шайба | В корзину | |
| 25 | Шайба50 | Шайба | В корзину | |
| 26 | GB276-89 | Шарикоподшипник | В корзину | |
| 27 | GB5783-86 | Болт | В корзину | |
| 28 | GB93-87 | Шайба 12 | В корзину | |
| 29 | 402111 | Соединительный элемент | В корзину | |
| 30 | 402106 | Шайба | В корзину | |
| 31 | GB5783-86 | Болт | В корзину | |
| 32 | 402228 | Крышка клапана | В корзину | |
| 33 | 402229 | Пружина | В корзину | |
| 34 | 402223 | Заглушка | В корзину | |
| 35 | 402232 | Шайба | В корзину | |
| 36 | 402233 | Толкатель клапана | В корзину | |
| 37 | 402230 | Приводная пластина | В корзину | |
| 38 | 402231 | Пружина | В корзину | |
| 39 | GB93-87 | Шайба 12 | В корзину | |
| 40 | GB57S2-86 | Болт | В корзину | |
| 41 | 402235 | Бумажная прокладка | В корзину | |
| 42 | 402234 | Пластина | В корзину | |
| 43 | GB869-86 | Винт 8х16 | В корзину | |
| 44 | 402206 | Корпус 1 турбины | В корзину | |
| 45 | 402207 | Гильза 1 турбины | В корзину | |
| 46 | GB27G-89 | Шарикоподшипник | В корзину | |
| 47 | 402208 | Штифт | В корзину | |
| 48 | 402236 | Кольцо | В корзину | |
| 49 | 402203 | Крышка | В корзину | |
| 50 | 402210 | Шлицевая муфта | В корзину | |
| 51 | 402201 | Шайба | В корзину | |
| 52 | GB6171-86 | Гайка | В корзину | |
| 53 | 402237 | Болт | В корзину | |
| 54 | 402202 | Пластина | В корзину | |
| 55 | GB5782-86 | Болт | В корзину | |
| 56 | 402211 | Бумажная прокладка | В корзину |
