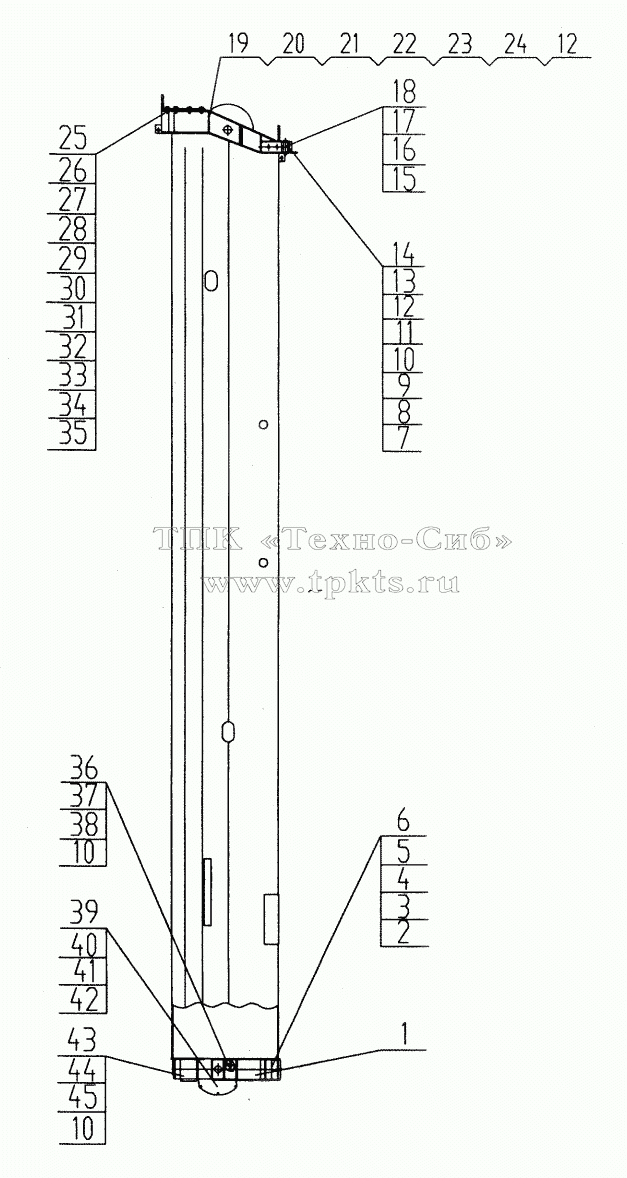

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | QY25K.02III.3.1 | 3rd section structure | В корзину | |
2 | QY25K.02III.3-10 | Slider | В корзину | |
3 | QY25K.02II.3-5 | Mat | В корзину | |
4 | QY25K.02II.3-6 | Mat | В корзину | |
5 | QY25K.02II.2-8 | Pin | В корзину | |
6 | 10810006 | Washer 10 | В корзину | |
7 | QY25K.02II.1-6 | Bolt | В корзину | |
8 | QY25K.02II.3-25 | Plate | В корзину | |
9 | QY25K.02II.3-26 | Plate | В корзину | |
10 | 10420206 | Screw M8x25 | В корзину | |
11 | 10440001 | Washer 8 | В корзину | |
12 | 10430001 | Nut М8 | В корзину | |
13 | 10440131 | Washer 8 | В корзину | |
14 | 10430078 | Nut M16 | В корзину | |
15 | QY25K.02II.1-7 | Support | В корзину | |
16 | QY25K.02II.3-2 | Slider | В корзину | |
17 | 10470107 | Pin B16x80 | В корзину | |
18 | 10470007 | Pin 4x30 | В корзину | |
19 | QY25K.02II.3-11 | Retaining plate | В корзину | |
20 | QY25K.02II.3-12 | Bolt | В корзину | |
21 | QY25K.02II.3-13 | Sleeve | В корзину | |
22 | QY25K.02II.3-14 | Shaft | В корзину | |
23 | QY25K.02II.3-15 | Bushing | В корзину | |
24 | QY25K.02II.3.19 | Pulley | В корзину | |
25 | QY25K.02II.3-2 | Slider | В корзину | |
26 | QY25K.02III.3-3 | Mat t1x121x125 | В корзину | |
27 | QY25K.02III.3-4 | Mat | В корзину | |
28 | QY25K.02III.3-5A | Slider | В корзину | |
29 | QY25K.02III.3-6 | Mat | В корзину | |
30 | QY25K.02III.3-7A | Slider | В корзину | |
31 | QY25K.02III.3-8A | Slider | В корзину | |
32 | QY25K.02II.3-24 | Retaining plate | В корзину | |
33 | QY25K.02III.3-9 | Slider | В корзину | |
34 | 10440010 | Washer 12 | В корзину | |
35 | 10420018 | Bolt M12x30 | В корзину | |
36 | QY25K.02II.2-14 | Mat | В корзину | |
37 | QY25K.02II.2-15 | Mat | В корзину | |
38 | QY25K.02II.3-10 | Slider | В корзину | |
39 | QY25K.02II.3.3 | Pulley | В корзину | |
40 | QY25K.02II.3-7 | Pin shaft | В корзину | |
41 | QY25K.02II.3-8 | Sleeve | В корзину | |
42 | 10450016 | Shield Ring 40 | В корзину | |
43 | QY25K.02II.2-17 | Mat | В корзину | |
44 | QY25K.02II.2-18 | Mat | В корзину | |
45 | QY25K.02III.2-3 | Slider | В корзину |
