Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › XCMG › QY50K › Гидросистема

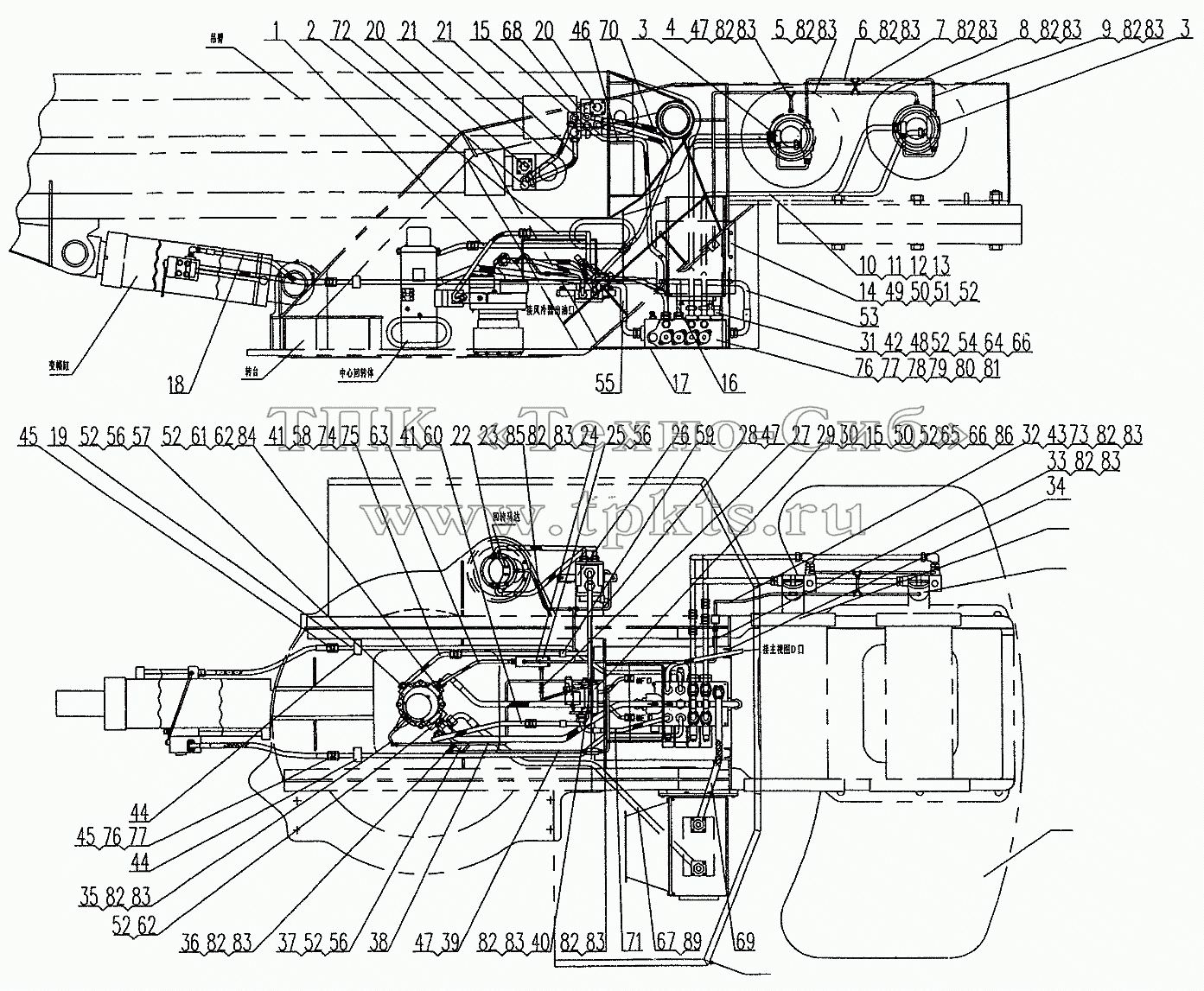

Каталоги запасных частей к спецтехнике XCMG QY50K Гидросистема

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
44
45
45
46
47
47
47
48
49
50
50
51
52
52
52
52
52
52
52
53
54
55
56
56
56
57
58
59
60
61
62
62
63
64
65
66
66
67
68
69
70
71
72
73
74
75
76
76
77
77
78
79
80
81
82
82
82
82
82
82
82
82
82
82
82
82
82
83
83
83
83
83
83
83
83
83
83
83
83
83
84
85
86
89
Позиция на иллюстрации Заводской номер детали Название детали
1 QY50K.13.2-1 Seamless tube d20х2 В корзину
2 QY50K.13.2-2 Seamless tube d20х2 В корзину
3 QY50K.13.2.3 Pipes of lifting mech В корзину
4 QY50K.13.2-4 Seamless tube d10x1.5 В корзину
5 QY50K.13.2-5 Seamless tube d10x1.5 В корзину
6 QY50K.13.2-6 Seamless tube d10x1.5 В корзину
7 QY50K.13.2-7 Seamless tube d10x1.5 В корзину
8 QY50K.13.2-8 Seamless tube d10x1.5 В корзину
9 QY50K.13.2-9 Seamless tube d10x1.5 В корзину
10 QY50K.13.2-10 Seamless tube 030x3 В корзину
11 QY50K.13.2-11 Seamless tube 030x3 В корзину
12 QY50K.13.2-12 Seamless tube 030x3 В корзину
13 QY50K.13.2-13 Seamless tube 030x3 В корзину
14 QY35K.13.2.3A Bracket of cooler В корзину
15 20120464 Fitting В корзину
16 QY50K13.2-14 Seamless tube d25x2.5 В корзину
17 QY35K.13.2-15B Trestle В корзину
18 QY35K.13.2.16А Pipes of elevating mech В корзину
19 QY50K.13.2-17 Seamless tube d25x2.5 В корзину
20 10100004 Balance valve В корзину
21 10124175 Tube В корзину
22 QY16K.13.2.19А Pipes of swing gear В корзину
23 QY50K.13.2-18 Seamless tube d10x1.5 В корзину
24 QY50K.13.2-19 Seamless tube d10x1.5 В корзину
25 QY35K.13.2.24А Compositive-pipe В корзину
26 QY16K.13.2.18 Pipes of Commutation valve В корзину
27 QY50K.13.2-20 Seamless tube d10x1.5 В корзину
28 QY50K.13.2-21 Seamless tube d10x1.5 В корзину
29 QY50K.13.2-15 Bracket А В корзину
30 QY50K.13.2-16 Bracket В В корзину
31 20120930 Fitting В корзину
32 QY50K.13.2-22 Seamless tube d10х1.5 В корзину
33 QY50K.13.2-24 Seamless tube d10x1.5 В корзину
34 QY50K.13.2-26 Tendon В корзину
35 QY50K.13.2-27 Seamless tube d10x1.5 В корзину
36 QY50K.13.2-28 Seamless tube d10x1.5 В корзину
37 QY35K.13.2.22 Compositive-pipe В корзину
38 QY50K.13.2-29 Seamless tube d10x1.5 В корзину
39 QY50K.13.2-30 Seamless tube d10x1.5 В корзину
40 QY50K.13.2-31 Seamless tube d10x1.5 В корзину
41 20120459 Fitting В корзину
42 10410022 Bolt M10x40 В корзину
43 11210487 Pipe clip В корзину
44 11210339 Pipe clip В корзину
45 20120460 Fitting В корзину
46 10121053 Tube В корзину
47 10120846 Fitting G10 В корзину
48 10100523 Operating valve В корзину
49 10100231 Cooler В корзину
50 10410022 Bolt M10x40 В корзину
51 10124141 Flange В корзину
52 10440006 Washer 10 В корзину
53 10123046 Tube В корзину
54 10440009 Washer 10 В корзину
55 10123046 Tube В корзину
56 10420005 Screw M10x25 В корзину
57 10124153 Flange В корзину
58 10123047 Tube В корзину
59 11210789 Pipe clip В корзину
60 10121057 Tube В корзину
61 10123254 Fitting В корзину
62 10124146 Flange В корзину
63 10123049 Tube В корзину
64 2012109 Fitting В корзину
65 10100470 Liquid magnet valve В корзину
66 10430004 Nut M10 В корзину
67 10123050 Tube В корзину
68 20120059 Fitting В корзину
69 10123051 Tube В корзину
70 10121052 Tube В корзину
71 10123052 Tube В корзину
72 20120545 Fitting В корзину
73 10120539 Fitting G10 В корзину
74 20430008 Nut В корзину
75 20120472 Cuting ring В корзину
76 20120473 Nut В корзину
77 20120445 Cutting ring В корзину
78 20120464 Fitting В корзину
79 20120932 Fitting В корзину
80 20121585 Nut В корзину
81 20120554 Cutting ring В корзину
82 10120369 Nut G10 В корзину
83 10120368 Cutting ring G10 В корзину
84 10440037 Washer 18 В корзину
85 10120651 Fitting G10/M16x1.5 В корзину
86 10122047 Fitting ею В корзину
87 11211034 Track L=180 В корзину
88 11211117 Pipe clip В корзину
89 20120009 Fitting В корзину
90 10120695 Fitting G10/G1/4 В корзину
