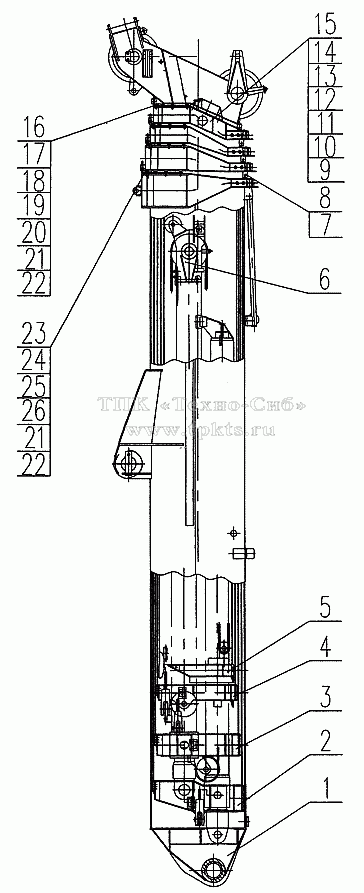

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | QY50K.02II.1 | Base Boom | В корзину | |
2 | QY50K.02II.2 | 2nd Section | В корзину | |
3 | QY50K.02II.3 | 3rd Section | В корзину | |
4 | QY50K.02II.4 | 4th Section | В корзину | |
5 | QY50K.02II.5 | Fifth Section | В корзину | |
6 | QY50K.02II.6 | Telescoping Units | В корзину | |
7 | QY25K.02II-10 | Bolt | В корзину | |
8 | 10430153 | Nut M16 | В корзину | |
9 | QY25K.02II.6 | Tutelage Plate | В корзину | |
10 | QY25K.02II-7 | Plate | В корзину | |
11 | QY25K.02II-8 | Plate | В корзину | |
12 | QY25K.02II-9 | Plate | В корзину | |
13 | 10410780 | Bolt M8x10 | В корзину | |
14 | 10440001 | Washer 8 | В корзину | |
15 | 10440062 | Washer 8 | В корзину | |
16 | QY25K.02II-11 | Retaining Block | В корзину | |
17 | QY25K.02II-12 | Mat | В корзину | |
18 | QY25K.02II-13 | Mat | В корзину | |
19 | QY25K.02II-14 | Mat | В корзину | |
20 | QY25K.02II-15 | Mat | В корзину | |
21 | 10420283 | Screw M12x50 | В корзину | |
22 | 10440010 | Washer 12 | В корзину | |
23 | QY50K.02II-7 | Retaining Block | В корзину | |
24 | QY50K.02II-8 | Mat | В корзину | |
25 | QY50K.02II-9 | Mat | В корзину | |
26 | QY50K.02II-10 | Mat | В корзину |
