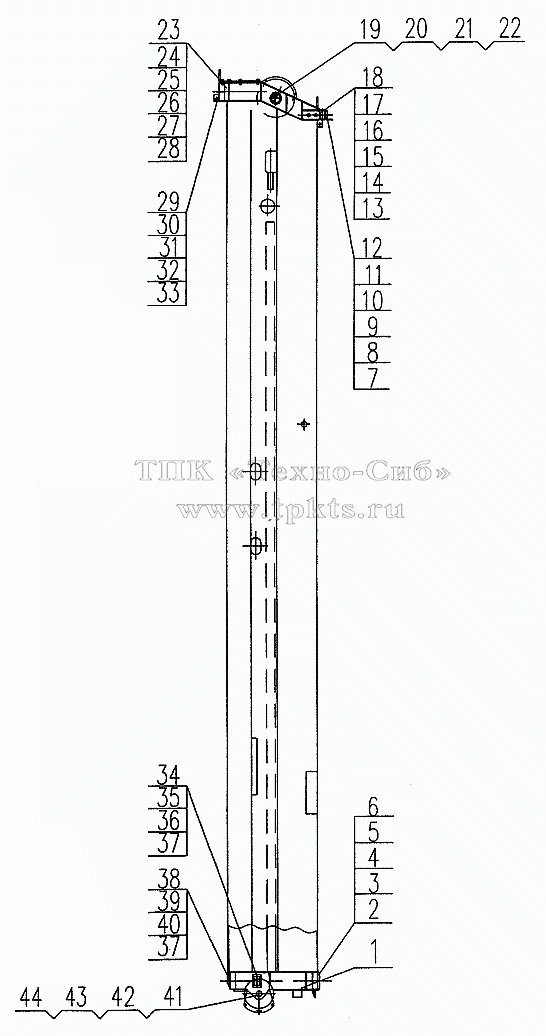

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | QY50K.02II.4.1 | 4th Section Structure | В корзину | |
2 | QY50K.02II.4-18 | Slider | В корзину | |
3 | QY25K.02II.3-5 | Mat | В корзину | |
4 | QY25K.02II.3-6 | Mat | В корзину | |
5 | QY25K.02II.2-8 | Pin | В корзину | |
6 | 10810006 | Washer 10 | В корзину | |
7 | QY25K.02II.3-26 | Plate | В корзину | |
8 | QY25K.02II.-3-25 | Plate | В корзину | |
9 | 10420079 | Screw M8x25 | В корзину | |
10 | 10440001 | Washer 8 | В корзину | |
11 | 10430001 | Nut М8 | В корзину | |
12 | 10440131 | Washer 8 | В корзину | |
13 | QY25K.02II.1-6 | Bolt | В корзину | |
14 | QY25K.02II.1-7 | Support | В корзину | |
15 | QY25K.02II.-3-2 | Slider | В корзину | |
16 | 10430078 | Nut M16 | В корзину | |
17 | 10470107 | Pin B16x80 | В корзину | |
18 | 10470007 | Pin 4x30 | В корзину | |
19 | QY50K.02II.4-7 | Retaining Shaft | В корзину | |
20 | QY50K.02II.4-8 | Pin Shaft | В корзину | |
21 | QY25K.02II.3.19 | Pulley | В корзину | |
22 | QY50K.02II.4-9 | Sleeve | В корзину | |
23 | QY50K.02II.4-10 | Matt 2x120x130 | В корзину | |
24 | QY50K.02II.4-11 | Matt 1x120x125 | В корзину | |
25 | QY50K.02II.4-12 | Mat | В корзину | |
26 | QY50K.02II.4-13A | Slider | В корзину | |
27 | QY50K.02II.4-14A | Slider | В корзину | |
28 | QY50K.02II.4-15 | Mat | В корзину | |
29 | QY25K.02II.2-25 | Retaining Plate | В корзину | |
30 | QY50K.02II.4-16 | Slider | В корзину | |
31 | QY50K.02II.4-17 | Slider | В корзину | |
32 | 10420018 | Bolt M12x30 | В корзину | |
33 | 10440010 | Washer 12 | В корзину | |
34 | QY50K.02II.4-6 | Slider | В корзину | |
35 | QY25K.02II.2-14 | Mat | В корзину | |
36 | QY25K.02II.2-15 | Mat | В корзину | |
37 | 10420420 | Screw M8x20 | В корзину | |
38 | QY50K.02II.4-5 | Slider | В корзину | |
39 | QY25K.02II.2-17 | Mat | В корзину | |
40 | QY25K.02II.2-18 | Mat | В корзину | |
41 | QY50K.02II.4.2 | Pulley | В корзину | |
42 | QY50K.02II.4-3 | Pin Shaft | В корзину | |
43 | QY50K.02II.4-4 | Sleeve | В корзину | |
44 | 10450016 | Shield Ring 40 | В корзину |
