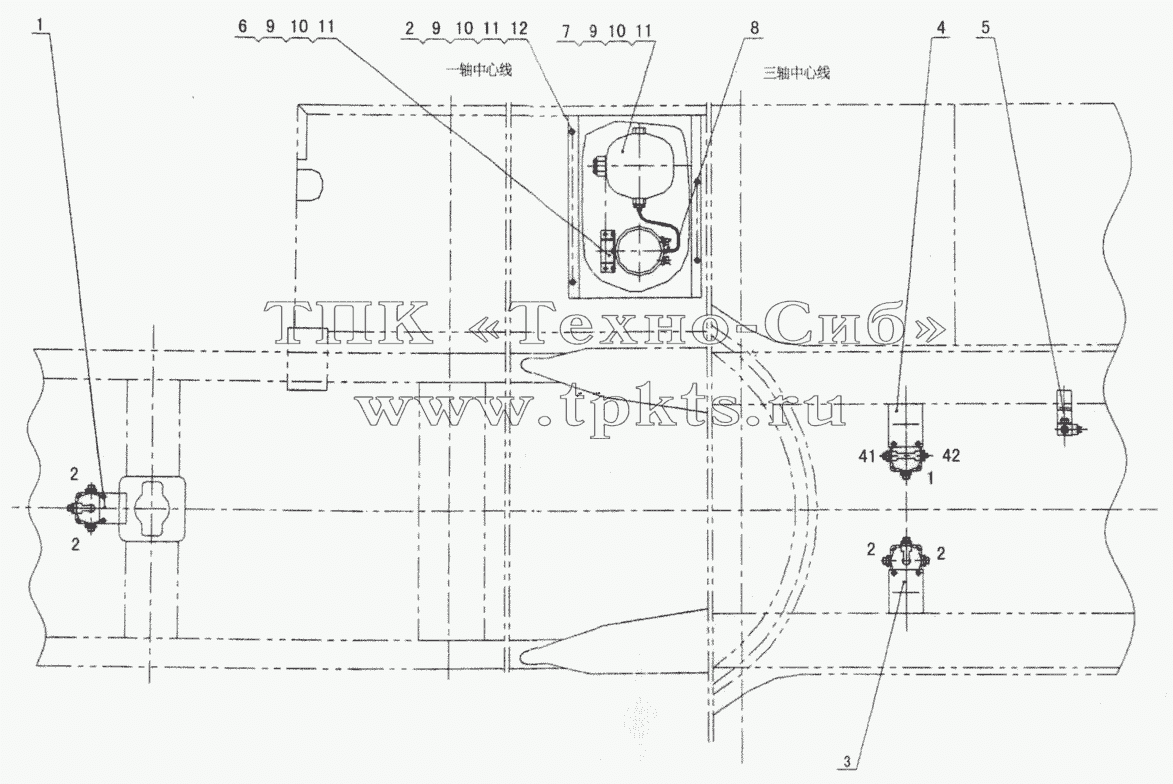

Каталоги запасных частей к спецтехнике XCMG QY50K (вариант) XZ16K.41А Air Valve Assembly
/37.gif)
1
2
3
4
5
6
7
8
9
9
9
10
10
10
11
11
11
12
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
XZ16K.41.1A |
|
Foot relay valve assembly |
В корзину
|
| 2 |
XZ16K.41-9A |
|
Air dryer cover |
В корзину
|
| 3 |
XZ16K.41.ЗА |
|
Foot relay valve assembly |
В корзину
|
| 4 |
XZ16K.11.1A |
|
Hand relay valve assembly |
В корзину
|
| 5 |
XZ16K.41.2B |
|
Diff. Solenoid valve assembly |
В корзину
|
| 6 |
XZ16K.41.6 |
|
Air dryer assembly |
В корзину
|
| 7 |
XZ16K.41.7 |
|
Air reservoir assembly |
В корзину
|
| 8 |
03000093 |
|
Pipe Assembly |
В корзину
|
| 9 |
10440006 |
|
Washer 10 |
В корзину
|
| 10 |
10430004 |
|
Nut M10 |
В корзину
|
| 11 |
10430021 |
|
Bolt M10x25 |
В корзину
|
| 12 |
10440009 |
|
Washer 10 |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
