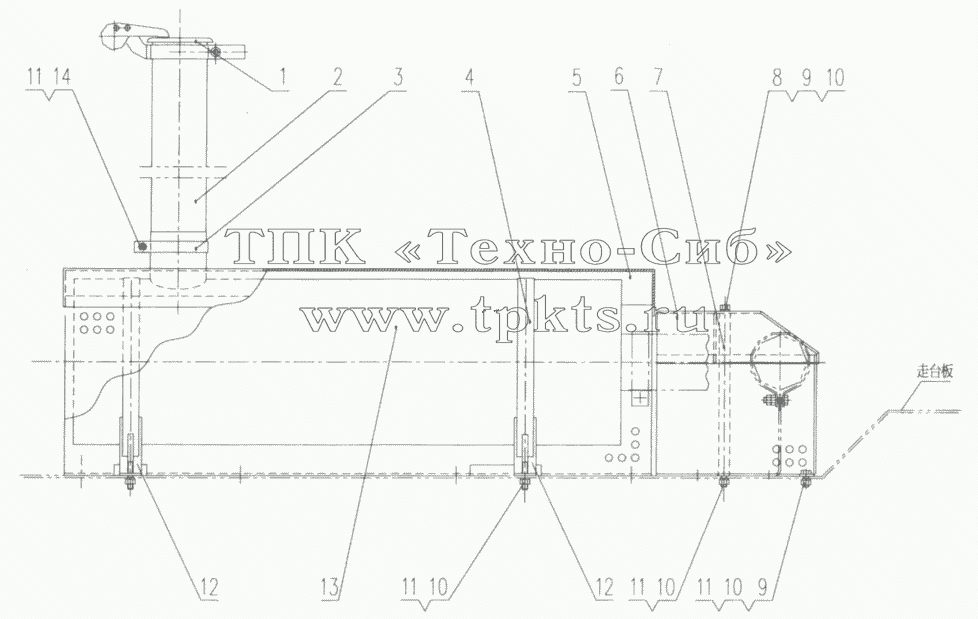

Каталоги запасных частей к спецтехнике XCMG QY50K (вариант) XZ50K.47 Muffler Assembly

1

2

3

4

5

6

7

8

9

9

10

10

10

10

11

11

11

11

12

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	XZ16K.47.1A		Muffler cover	В корзину
2	XZ16K.47-2		Caudal pipe	В корзину
3	XZ16K.47-9		Clip	В корзину
4	XZ50K.47.1		Belt	В корзину
5	XZ16K.47.ЗА		Check ring	В корзину
6	XZ16K.47.5A		Exhaust pipe shell	В корзину
7	XZ16K.47-4		Support pole	В корзину
8	10440009		Washer 10	В корзину
9	10420002		Screw M10x20	В корзину
10	10440006		Washer 10	В корзину
11	10430004		Nut M10	В корзину
12	XZ50K.47-2		Muffler support	В корзину
13	11211326		Muffler	В корзину
14	10420001		Воlt М10х45	В корзину

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
