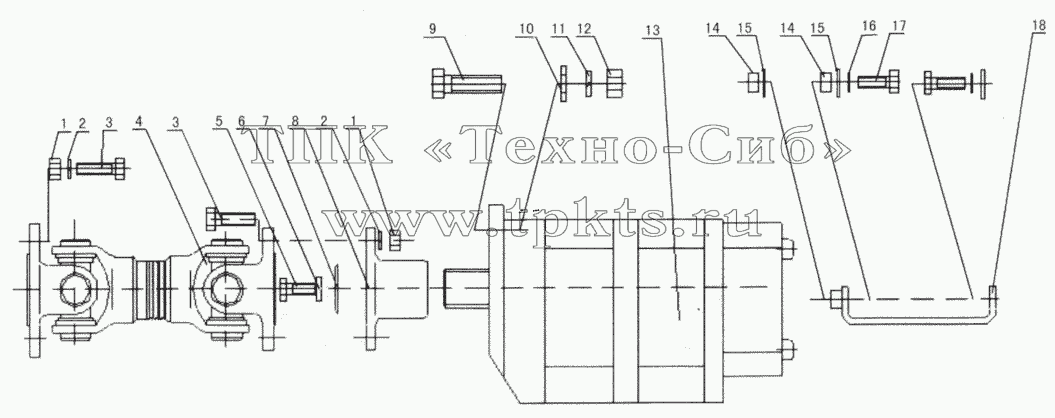

Каталоги запасных частей к спецтехнике XCMG QY50K (вариант) XZ50K.51 II Oil Pump Assembly

1

1

2

2

3

3

4

5

6

7

8

9

10

11

12

13

14

14

15

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	10430004		Nut M10	В корзину
2	10440006		Washer 10	В корзину
3	10410058		Bolt M10x35	В корзину
4	10310355		Propeller	В корзину
5	10430021		Bolt M10x25	В корзину
6	10440009		Washer 10	В корзину
7	03000286		Shaft head cover	В корзину
8	11410738		Flange disc	В корзину
9	10410285		Воlt М14х50	В корзину
10	10440164		Wаshеr 14	В корзину
11	10440025		Wаshеr 14	В корзину
12	10430026		Nut М14	В корзину
13	20100527		Oil pump	В корзину
14	10430005		Nut M12	В корзину
15	10440012		Washer 12	В корзину
16	10440010		Washer 12	В корзину
17	10410016		Bolt M12x50	В корзину
18	03800420		Chanel	В корзину

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
