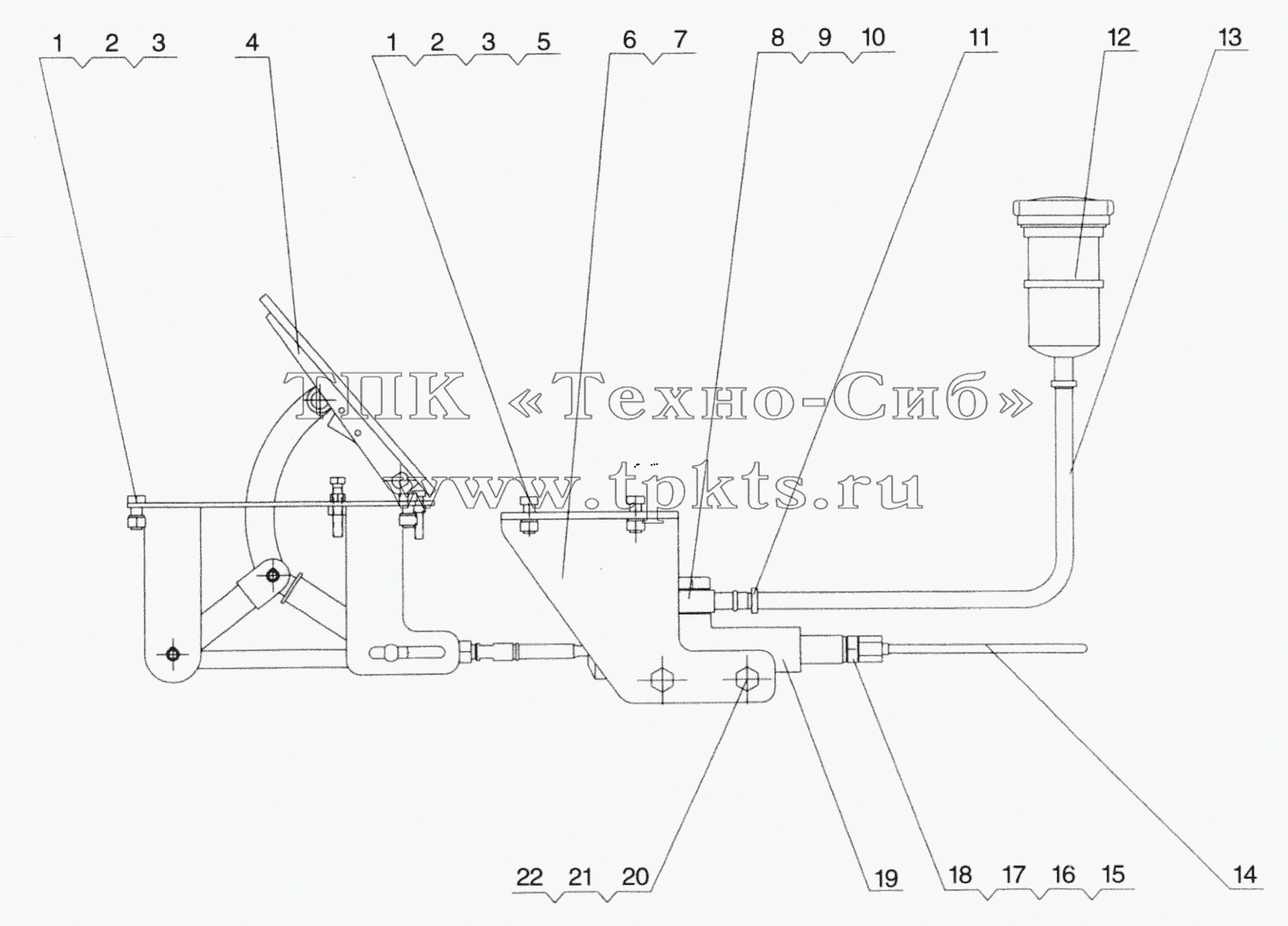

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 10410013 | Bolt М8хЗ0 | В корзину | |
2 | 10430001 | Nut М8 | В корзину | |
3 | 10440001 | Washer 8 | В корзину | |
4 | QY16K09-1 | Treadboard | В корзину | |
5 | 10440062 | Washer 8 | В корзину | |
6 | QY16K-09-2A | Left bracket | В корзину | |
7 | QY16K-09-8A | Right bracket | В корзину | |
8 | QY16K-09-3A | Connection bolt | В корзину | |
9 | QY16K-09-4 | Connection | В корзину | |
10 | 10440037 | Washer 18 | В корзину | |
11 | 11210218 | Hosepipe hoop d.10-d.16 | В корзину | |
12 | 11410540 | Oil cup | В корзину | |
13 | QY16K-09-5A | Oxygen pipe d.12х2 | В корзину | |
14 | QY16K-09-6A | Copper pipe d.6х0.75 | В корзину | |
15 | QY16K-09-7A | Connection | В корзину | |
16 | 10430074 | Nut A6 | В корзину | |
17 | 10120385 | Pipe covering 6 | В корзину | |
18 | 10440017 | Washer 12 | В корзину | |
19 | 10100568 | Clutch pump | В корзину | |
20 | 10410072 | Bolt M10x70 | В корзину | |
21 | 10430004 | Nut M10 | В корзину | |
22 | 10440006 | Washer 10 | В корзину |
