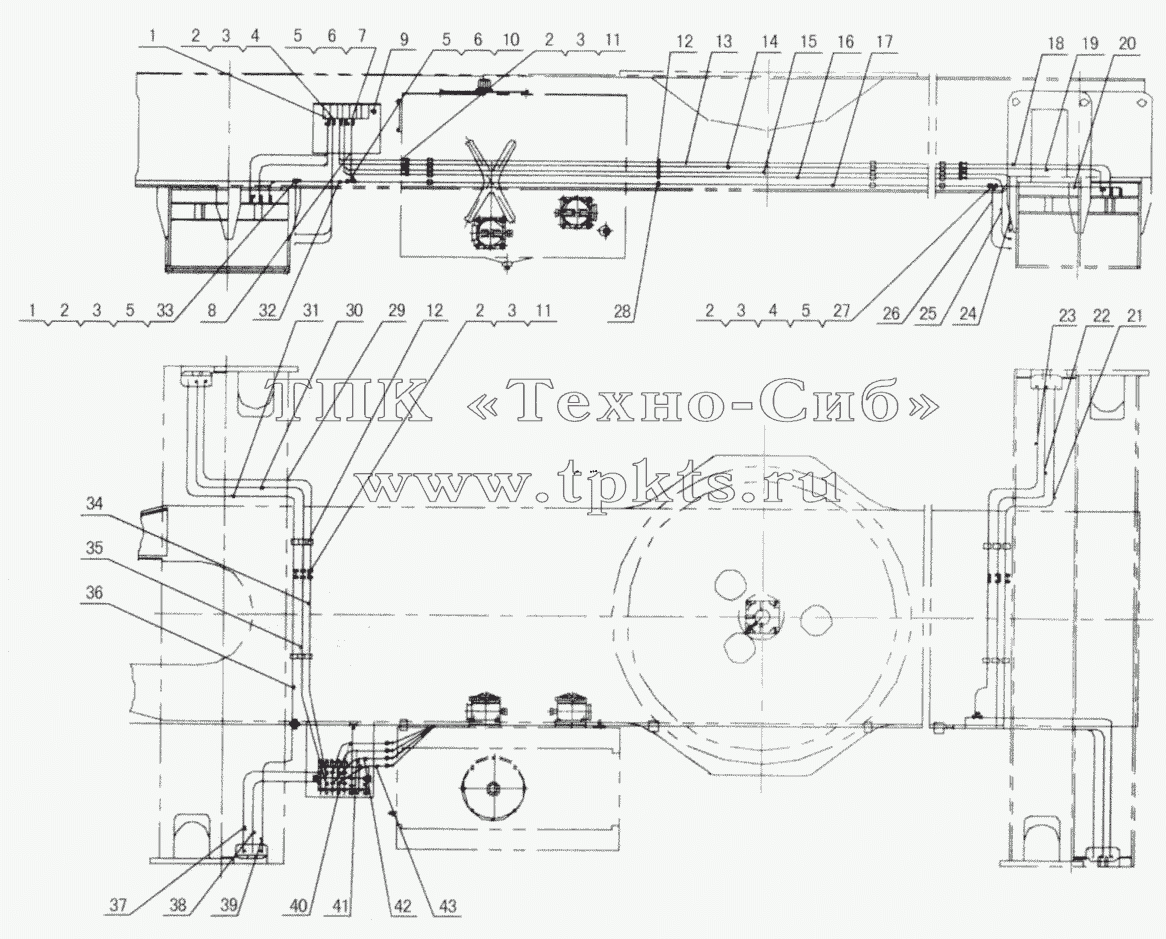

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 10100181 | Оpеrаting vаlvе | В корзину | |
2 | 20120809 | Nut | В корзину | |
3 | 20120430 | Cutting ferrule | В корзину | |
4 | 20120438 | Pipe coupling | В корзину | |
5 | 20430005 | Nut | В корзину | |
6 | 20120053 | Сutting fеrrulе | В корзину | |
7 | 20120021 | Tie-in | В корзину | |
8 | QY60K.65.3-1 | Seamless tube | В корзину | |
9 | 10120726 | Меаsuring strеss соnnесtiоn | В корзину | |
10 | 10122113 | Tie-in 18L | В корзину | |
11 | 20120427 | Tie-in | В корзину | |
12 | 11210995 | Clip | В корзину | |
13 | QY60K.65.3-2 | Seamless tube | В корзину | |
14 | QY60K.65.3-3 | Seamless tube | В корзину | |
15 | QY60K.65.3-1 | Seamless tube | В корзину | |
16 | QY60K.65.3-5 | Seamless tube | В корзину | |
17 | QY60K.65.3-6 | Seamless tube | В корзину | |
18 | QY60K.65.3-7 | Seamless tube | В корзину | |
19 | QY60K.65.3-8 | Seamless tube | В корзину | |
20 | QY60K.65.3-9 | Seamless tube | В корзину | |
21 | QY60K.65.3-10 | Seamless tube | В корзину | |
22 | QY60K.65.3-11 | Seamless tube | В корзину | |
23 | QY60K.65.3-12 | Seamless tube | В корзину | |
24 | QY60K.65.3-13 | Seamless tube | В корзину | |
25 | QY60K.65.3-11 | Seamless tube | В корзину | |
26 | QY60K.65.3-15 | Seamless tube | В корзину | |
27 | 10122414 | Tie-in | В корзину | |
28 | 11210408 | Clip | В корзину | |
29 | QY60K.65.3-16 | Seamless tube | В корзину | |
30 | QY60K.65.3-17 | Seamless tube | В корзину | |
31 | QY60K.65.3-18 | Seamless tube | В корзину | |
32 | QY60K.65.3-19 | Seamless tube | В корзину | |
33 | 10122819 | Tie-in | В корзину | |
34 | QY60K.65.3-20 | Seamless tube | В корзину | |
35 | QY60K.65.3-21 | Seamless tube | В корзину | |
36 | QY60K.65.3-22 | Seamless tube | В корзину | |
37 | QY60K.65.3-23 | Seamless tube | В корзину | |
38 | QY60K.65.3-24 | Seamless tube | В корзину | |
39 | QY60K.65.3-25 | Seamless tube | В корзину | |
40 | QY60K.65.3-26 | Seamless tube | В корзину | |
41 | QY60K.65.3-27 | Seamless tube | В корзину | |
42 | QY60K.65.3-28 | Seamless tube | В корзину | |
43 | QY60K.65.3-29 | Seamless tube | В корзину |
