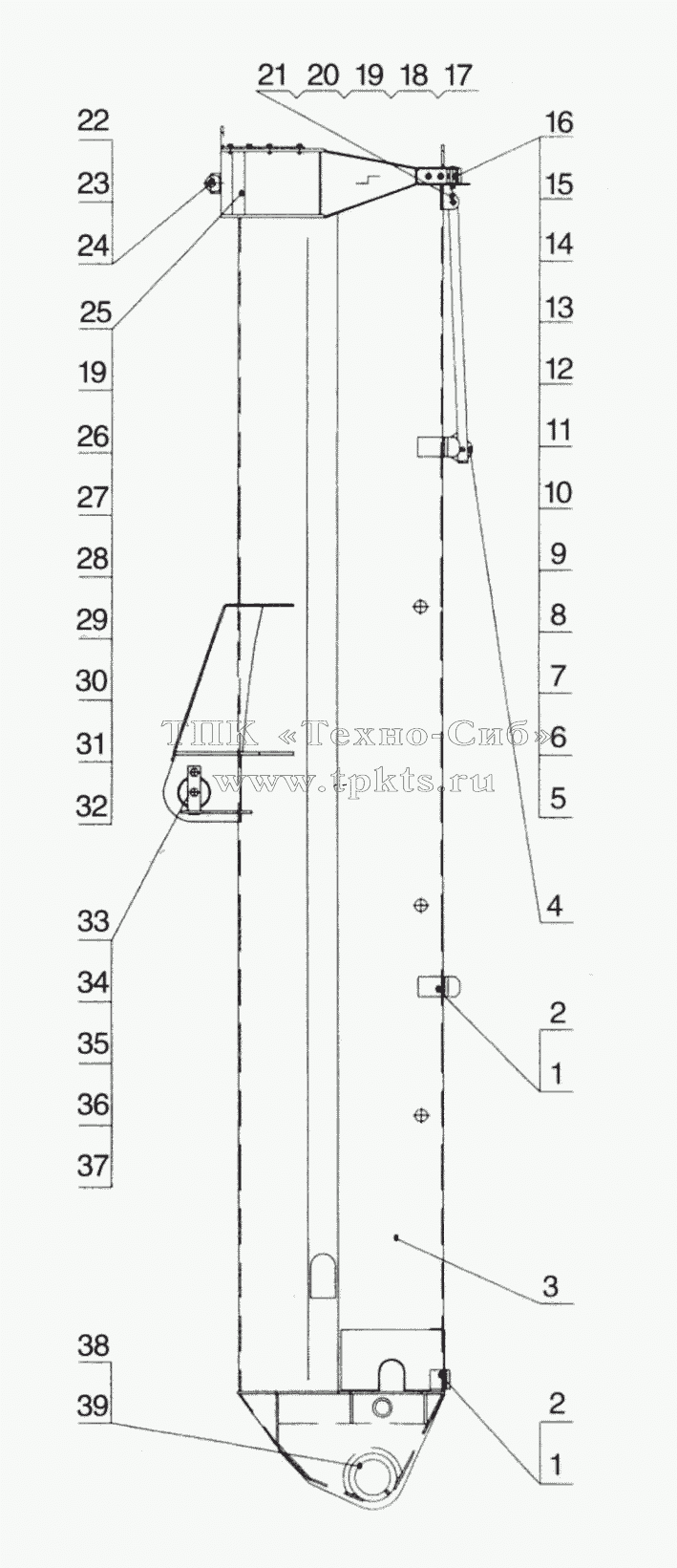

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | QY65K.02II.1.1 | Base boom structure | В корзину | |
2 | QY65K.02II.1.2 | Roller | В корзину | |
3 | QY25K.02II.1-3 | Slleve | В корзину | |
4 | QY65K.02II.1-3 | Plate | В корзину | |
5 | QY65K.02II.1-4 | Plate | В корзину | |
6 | QY25K.02II.1-6 | Bolt | В корзину | |
7 | QY25K.02II.1-7 | Support | В корзину | |
8 | QY65K.02II.1-II | Slider | В корзину | |
9 | QY65K.02II.1-5 | Skids | В корзину | |
10 | QY50K.02II.1-6 | Shaft Bushing | В корзину | |
11 | QY50K.02II.1-7 | Cover Plate | В корзину | |
12 | 10420079 | Screw M8x25 | В корзину | |
13 | QY25K.02II.1.14-2 | Bushing | В корзину | |
14 | QY65K.02II.1-6 | Slider | В корзину | |
15 | QY50K.02II.1-10 | Mat | В корзину | |
16 | QY65K.02II.1-7 | Slider | В корзину | |
17 | QY65K.02II.1-8 | Mat | В корзину | |
18 | QY65K.02II.1-9 | Mat | В корзину | |
19 | QY65K.02II.1-10 | Mat | В корзину | |
20 | QY50K.02II.1-15 | Retaining Plate | В корзину | |
21 | QY50K.02II.1-16 | Pin Shaft | В корзину | |
22 | QY50K.02II.1-17 | Bushing | В корзину | |
23 | 10410040 | Bolt M12x40 | В корзину | |
24 | 10440010 | Washer 12 | В корзину | |
25 | 10440123 | Washer 12 | В корзину | |
26 | 10430005 | Nut M12 | В корзину | |
27 | 10420079 | Screw M8x25 | В корзину | |
28 | 10440062 | Washer 8 | В корзину | |
29 | 10440001 | Washer 8 | В корзину | |
30 | 10130001 | О sеаl ring 14х2.65G | В корзину | |
31 | 10430078 | Nut M16 | В корзину | |
32 | 10470107 | Pin B16x80 | В корзину | |
33 | 10470007 | Pin 4x30 | В корзину | |
34 | 10420092 | Screw M8x10 | В корзину | |
35 | 10810006 | Washer 10 | В корзину | |
36 | 10420004 | Bolt M12x25 | В корзину | |
37 | 10470012 | Pin 6.3x50 | В корзину | |
38 | 10410324 | Bolt M20x40 | В корзину | |
39 | 10440015 | Washer 20 | В корзину |
