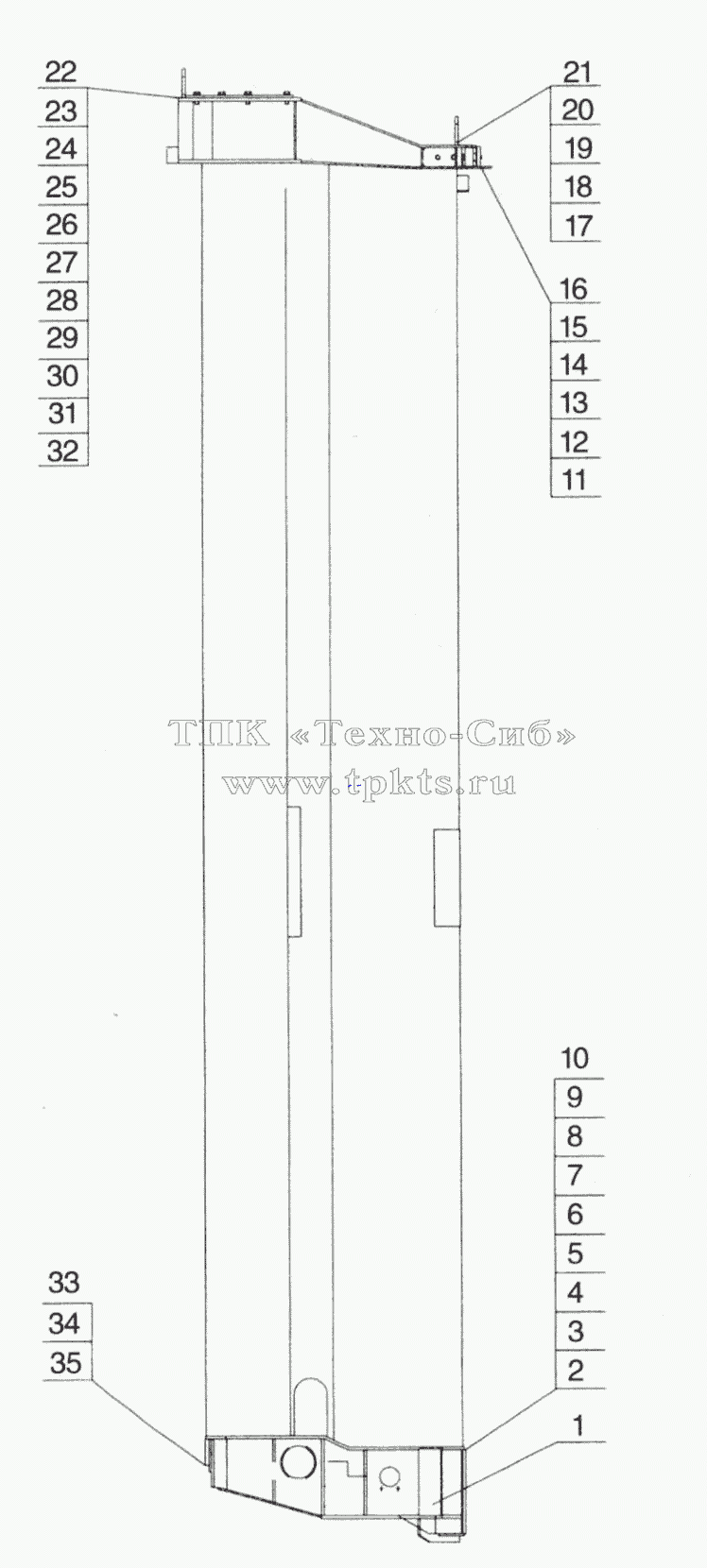

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | QY65K.02II.2.1 | 2nd section structure | В корзину | |
2 | QY65K.02II.2-2 | Slider | В корзину | |
3 | QY25K.02II.2-8 | Pin | В корзину | |
4 | QY65K.02II.2-3 | Mat | В корзину | |
5 | QY65K.02II.2-4 | Mat | В корзину | |
6 | 10810006 | Washer 10 | В корзину | |
7 | 10420079 | Screw M8x25 | В корзину | |
8 | QY65K.02II.2-11 | Slider | В корзину | |
9 | QY65K.02II.2-12 | Mat | В корзину | |
10 | QY65K.02II.2-13 | Mat | В корзину | |
11 | 10430078 | Nut M16 | В корзину | |
12 | 10470107 | Pin B16x80 | В корзину | |
13 | 10470007 | Pin 4x30 | В корзину | |
14 | QY25K.02II.1-6 | Bolt | В корзину | |
15 | QY25K.02II.1-7 | Support | В корзину | |
16 | QY65K.02II.2-14 | Slider | В корзину | |
17 | 10440001 | Washer 8 | В корзину | |
18 | 10430001 | Nut М8 | В корзину | |
19 | 10440131 | Washer 8 | В корзину | |
20 | QY35K.02II.1-2 | Plate | В корзину | |
21 | QY35K.02II.1-3 | Plate | В корзину | |
22 | 10420018 | Bolt M12x30 | В корзину | |
23 | 10440010 | Washer 12 | В корзину | |
24 | QY50K.02II.2-7 | Gasket | В корзину | |
25 | QY50K.02I.2-8 | Mat | В корзину | |
26 | QY50K.02II.2-9 | Mat | В корзину | |
27 | QY65K.02II.2-6A | Slider | В корзину | |
28 | QY65K.02II.2-7A | Slider | В корзину | |
29 | QY65K.02II.2-8 | Gasket | В корзину | |
30 | QY50K.02II.1-7 | Cover Plate | В корзину | |
31 | QY65K.02II.2-9 | Slider | В корзину | |
32 | QY65K.02II.2-10 | Slider | В корзину | |
33 | QY65K.02II.2-5 | Slider | В корзину | |
34 | QY25K.02II.2-17 | Mat | В корзину | |
35 | QY25K.02II2-18 | Mat | В корзину |
