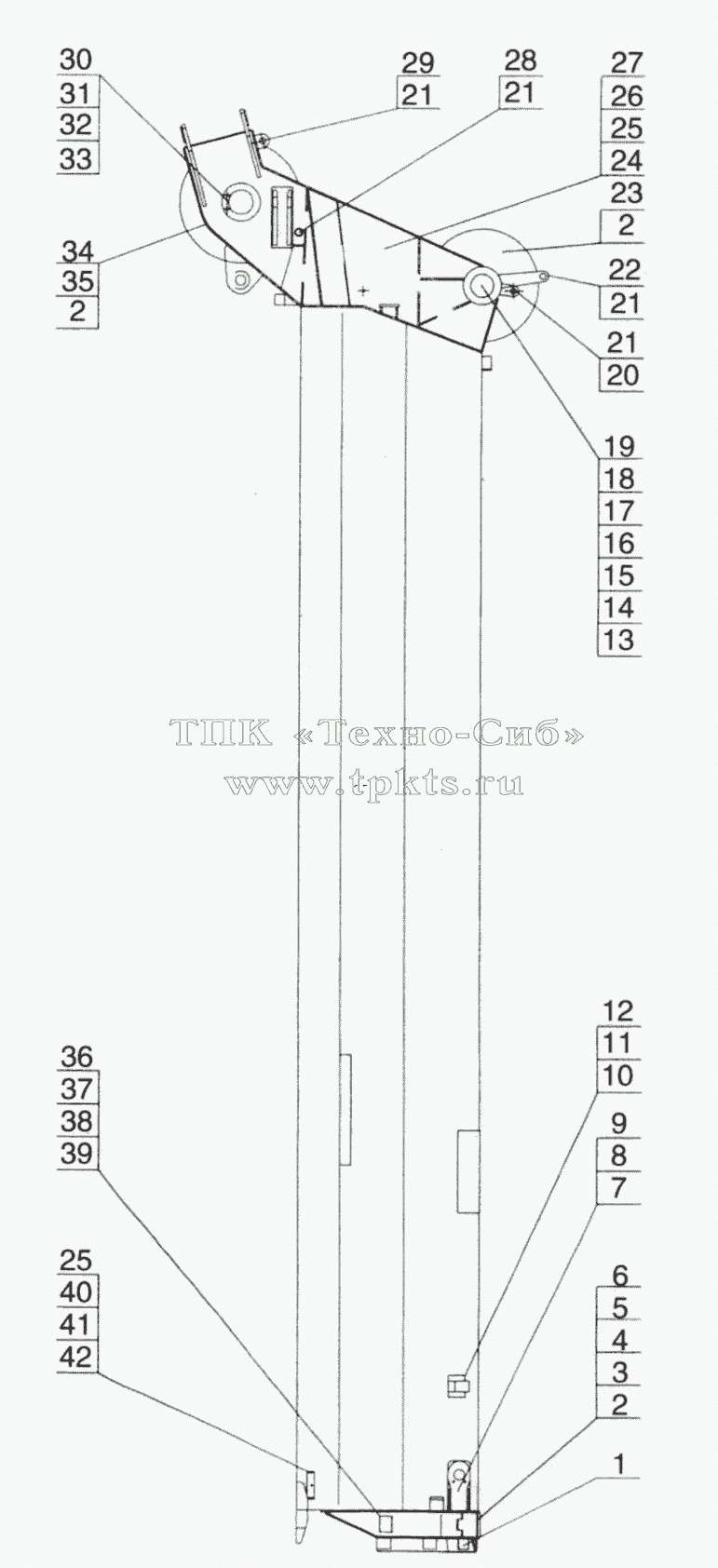

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | QY65K.02II.5.1 | Fifth section structure | В корзину | |
2 | 10810006 | Washer 10 | В корзину | |
3 | QY65K.02II.5-11 | Slider | В корзину | |
4 | QY25K.02II.4-25 | Plate t2x88x85 | В корзину | |
5 | QY25K.02II.4-26 | Plate t1x88x85 | В корзину | |
6 | QY25K.02II.2-8 | Pin | В корзину | |
7 | QY65K.02II.5-13 | Slider | В корзину | |
8 | QY65K.02II.5-14 | Mat | В корзину | |
9 | 10420049 | Screw M10x20 | В корзину | |
10 | QY65K.02II.5-12 | Track | В корзину | |
11 | 10420079 | Screw M8x25 | В корзину | |
12 | 10420432 | Screw M8x50 | В корзину | |
13 | QY50K.02II.5-19 | Shaft | В корзину | |
14 | QY50K.02II.5-20 | Cover Plate | В корзину | |
15 | QY50K.02II.5-21 | Bolt | В корзину | |
16 | QY50K.02II.5.4 | Bracket | В корзину | |
17 | QY50K.02II.5-5 | Sleeve | В корзину | |
18 | QY50K.02II.5-6 | Sleeve | В корзину | |
19 | 10430007 | Nut M16 | В корзину | |
20 | 10470139 | Pin B20x70 | В корзину | |
21 | QY50K.02II.5-2 | Rope Hold | В корзину | |
22 | QY50K.02II.5-3 | Clip | В корзину | |
23 | QY35K.02.4.8 | Pulley | В корзину | |
24 | 10410026 | Bolt M8x16 | В корзину | |
25 | 10440062 | Washer 8 | В корзину | |
26 | 10440001 | Washer 8 | В корзину | |
27 | QY65K.02II.5-2 | Cover plate | В корзину | |
28 | QY50K.02II.5-9 | Rope Hold | В корзину | |
29 | QY65K.02II.5-3 | Rope hold | В корзину | |
30 | 10410070 | Bolt M12x20 | В корзину | |
31 | 10440010 | Washer 12 | В корзину | |
32 | QY65K.02II.5-4 | Pin shaft | В корзину | |
33 | QY25K.02II.4-13 | Retaining Plate | В корзину | |
34 | QY65K.02II.5-5 | Sleeve | В корзину | |
35 | QY65K.02II.5.6 | Pulley | В корзину | |
36 | QY65K.02II.5-8A | Slider | В корзину | |
37 | QY65K.02II.5-9 | Mat | В корзину | |
38 | QY65K.02II.5-10 | Mat | В корзину | |
39 | 10420027 | Screw M8x30 | В корзину | |
40 | 10420034 | Screw M8x20 | В корзину | |
41 | QY65K.02II.5-7 | Slider | В корзину | |
42 | QY50K.02II.5-15 | Mat | В корзину |
