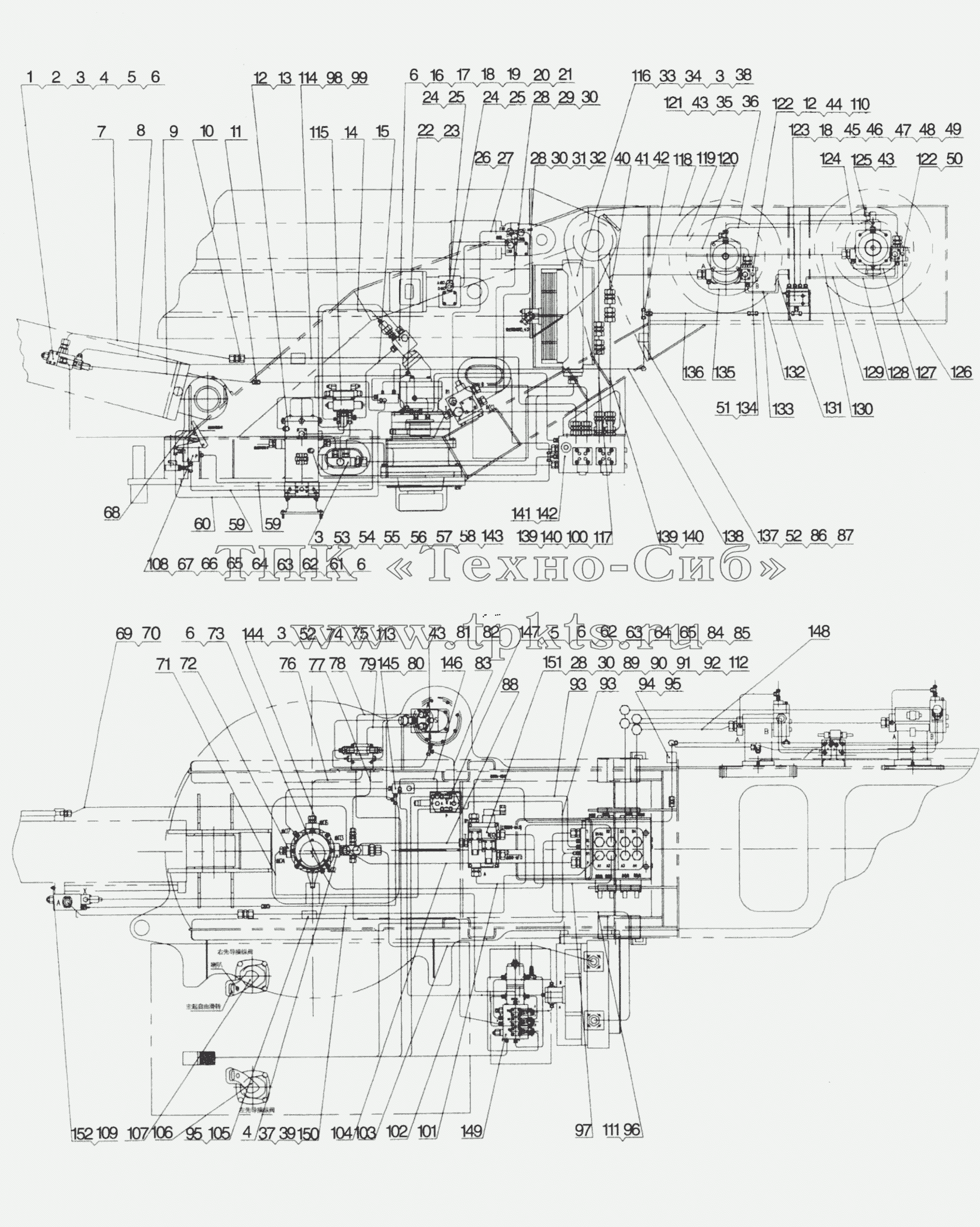

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 20100178 | Balance valve | В корзину | |
2 | 10420050 | Screw М10x100 | В корзину | |
3 | 10440006 | Washer 10 | В корзину | |
4 | 20120867 | Flange coupling | В корзину | |
5 | 20120606 | Blanking end | В корзину | |
6 | 20120490 | Pipe coupling | В корзину | |
7 | 10122836 | Hose coupling | В корзину | |
8 | 10122225 | Tube | В корзину | |
9 | 10122224 | Tube | В корзину | |
10 | 20120460 | Fitting | В корзину | |
11 | 20121754 | Reducing connection | В корзину | |
11 | 20120511 | Pipe coupling | В корзину | |
12 | 20120007 | Pipe coupling | В корзину | |
13 | 10122837 | Hose coupling | В корзину | |
14 | 10122838 | Tube | В корзину | |
15 | 10122839 | Hose coupling | В корзину | |
16 | 20100269 | Cycle cushioning | В корзину | |
17 | 10420416 | Screw M8x95 | В корзину | |
18 | 10440001 | Washer 8 | В корзину | |
19 | 20120678 | Blanking end | В корзину | |
20 | 20120044 | Pipe coupling | В корзину | |
21 | 20120025 | Pipe coupling | В корзину | |
22 | 20120438 | Pipe coupling | В корзину | |
23 | 10122233 | Hose coupling | В корзину | |
24 | 10124175 | Tube | В корзину | |
25 | 20121688 | High press coupling | В корзину | |
26 | 20120059 | Fitting | В корзину | |
27 | 10122840 | Hose coupling | В корзину | |
28 | 20120544 | Fitting | В корзину | |
29 | 10122841 | Hose coupling | В корзину | |
30 | 20120458 | Right angle coupling | В корзину | |
31 | 10122259 | Hose coupling | В корзину | |
32 | 10100240 | Balance valve | В корзину | |
33 | 10410038 | Bolt M10x30 | В корзину | |
34 | 10100231 | Cooler | В корзину | |
35 | 20120538 | Nut | В корзину | |
36 | 10210085 | Cutting ring | В корзину | |
37 | 10430296 | Nut | В корзину | |
38 | 10124141 | Flange | В корзину | |
39 | 10210084 | Cutting ring | В корзину | |
40 | 20121016 | Pipe coupling | В корзину | |
42 | 20121757 | Reducing connection | В корзину | |
43 | 20121005 | Pipe coupling | В корзину | |
44 | 20120029 | Trifurcate connection | В корзину | |
45 | 20120997 | Pipe coupling | В корзину | |
46 | 20120997 | Pipe coupling | В корзину | |
47 | 20121696 | Trifurcate connection | В корзину | |
48 | 10410026 | Bolt M8x16 | В корзину | |
49 | 20100059 | Contral valve | В корзину | |
50 | 20120007 | Pipe coupling | В корзину | |
51 | 20121758 | Trifurcate connection | В корзину | |
52 | 20120028 | Pipe coupling | В корзину | |
53 | 10420005 | Screw M10x25 | В корзину | |
54 | 20130003 | О-ring 47.22x3.55 | В корзину | |
55 | 20120070 | Right angle coupling | В корзину | |
56 | 20120840 | Pipe coupling | В корзину | |
57 | 20100309 | Check valve | В корзину | |
58 | 20120930 | Fitting | В корзину | |
59 | 10122842 | Tube | В корзину | |
60 | 10122393 | Tube | В корзину | |
61 | 20100384 | Control valve by foot | В корзину | |
62 | 10410125 | Bolt M6x30 | В корзину | |
63 | 10440022 | Washer 6 | В корзину | |
64 | 10430009 | Nut М6 | В корзину | |
65 | 20121083 | Trifurcate connection | В корзину | |
66 | 20120486 | Pipe coupling | В корзину | |
67 | 10240147 | Pressure switch | В корзину | |
68 | 10122843 | Tube | В корзину | |
69 | 10122844 | Hose coupling | В корзину | |
70 | 20120939 | Pipe coupling | В корзину | |
71 | 10122845 | Hose coupling | В корзину | |
72 | 20121423 | SAE connection | В корзину | |
73 | 10122846 | Hose coupling | В корзину | |
74 | 20130002 | O-Ring 28.17x3.53 | В корзину | |
75 | 20120455 | Pipe coupling | В корзину | |
76 | 10122847 | Hose coupling | В корзину | |
77 | 10122848 | Hose coupling | В корзину | |
78 | 10122849 | Hose coupling | В корзину | |
79 | 10122235 | Hose coupling | В корзину | |
80 | 20121577 | Trifurcate connection | В корзину | |
81 | 20121679 | Fitting | В корзину | |
82 | 10122850 | Tube | В корзину | |
83 | 10122851 | Tube | В корзину | |
84 | 20260012 | Electriomagnetic valve | В корзину | |
85 | 11411032 | Motherboard | В корзину | |
86 | 10430297 | Nut | В корзину | |
87 | 10123797 | Cutting ring | В корзину | |
88 | 10122852 | Hose coupling | В корзину | |
89 | 10100652 | Control valve | В корзину | |
90 | 10430005 | Nut M12 | В корзину | |
91 | 10420087 | Screw M12x25 | В корзину | |
92 | 10440010 | Washer 12 | В корзину | |
93 | 10122853 | Tube | В корзину | |
94 | 11210791 | Pipe clip | В корзину | |
95 | 11211031 | Track L = 100 | В корзину | |
96 | 10122265 | Hose coupling | В корзину | |
97 | 10120742 | Hose coupling | В корзину | |
98 | 20120473 | Nut | В корзину | |
99 | 20120445 | Cutting ring | В корзину | |
100 | 10430166 | Nut | В корзину | |
101 | 10122263 | Hose coupling | В корзину | |
102 | 10122236 | Hose coupling | В корзину | |
103 | 10122857 | Hose coupling | В корзину | |
104 | 10122858 | Hose coupling | В корзину | |
105 | 11210788 | Pipe clip | В корзину | |
106 | 20120698 | Handle | В корзину | |
107 | 20120698 | Handle | В корзину | |
108 | 10120845 | "Pipe coupling G10/G1/4""" | В корзину | |
109 | 10440016 | Washer 14 | В корзину | |
110 | 20120549 | Pipe coupling | В корзину | |
111 | 20120009 | Fitting | В корзину | |
112 | 20120505 | Fitting | В корзину | |
113 | 20120474 | Pipe coupling | В корзину | |
114 | QY65K.13-1 | Seamless tube d.25x3 | В корзину | |
115 | QY65K.13.2A | Cycle valve assemble | В корзину | |
116 | QY35K.13.2.3А | Radiator bracket | В корзину | |
117 | 10123796 | Cutting ring | В корзину | |
118 | QY65K.13-3 | Seamless tube d.30x3 | В корзину | |
119 | QY65K.13-4 | Seamless tube d.15x2 | В корзину | |
120 | QY65K.13-5 | Seamless tube d.30x3 | В корзину | |
121 | QY65K.13-6 | Seamless tube d.8x1.5 | В корзину | |
122 | QY65K.13.7 | Valve bracket | В корзину | |
123 | QY65K.13-26A | Lifting balance valve | В корзину | |
124 | QY65K.13-8 | Seamless tube d.15x2 | В корзину | |
125 | QY65K.13-9 | Seamless tube d.8x1.5 | В корзину | |
126 | QY65K.13-10 | Seamless tube d.8x1.5 | В корзину | |
127 | QY65K.13-11 | Seamless tube d.8x1.5 | В корзину | |
128 | QY65K.13-12 | Seamless tube d.8x1.5 | В корзину | |
129 | QY65K.13-13 | Seamless tube d.8x1.5 | В корзину | |
130 | QY65K.13-14 | Seamless tube d.30x3 | В корзину | |
131 | QY65K.13-15 | Seamless tube d.8x1.5 | В корзину | |
132 | QY65K.13-16 | Seamless tube d.8x1.5 | В корзину | |
133 | QY65K.13-17 | Seamless tube d.8x1.5 | В корзину | |
134 | QY65K.13-21 | Seamless tube d.8x1.5 | В корзину | |
135 | QY65K.13-22 | Seamless tube d.8x1.5 | В корзину | |
136 | QY65K.13-23 | Seamless tube d.8x1.5 | В корзину | |
137 | QY65K.13-24 | Seamless tube d.15x2 | В корзину | |
138 | QY65K.13-25 | Seamless tube d.15x2 | В корзину | |
139 | QY65K.13-27 | Seamless tube d.30x3 | В корзину | |
140 | QY65K.13-28 | Seamless tube d.30x3 | В корзину | |
141 | QY65K.13-18 | Multi - channel valve bracket | В корзину | |
142 | QY65K.13.29 | Main valve assembled | В корзину | |
143 | QY65K.13.19 | Oil collecting tube | В корзину | |
144 | QY65K.13-36 | Flange | В корзину | |
145 | QY65K.13.30 | Leal oil collecting tube | В корзину | |
146 | QY65K.13-31 | Seamless tube d.10x1,5 | В корзину | |
147 | QY65K.13-20 | Electromagnetic valve bracket | В корзину | |
148 | QY65K.13-32 | Seamless tube d.15x2 | В корзину | |
149 | QY65K.13.33 | Aircondition valve assembled | В корзину | |
150 | QY65K.13-34 | Seamless tube d.10x1,5 | В корзину | |
151 | QY65K.13-35 | Bracket | В корзину | |
152 | QY16K.13.2.17-1A | Fitting | В корзину |
