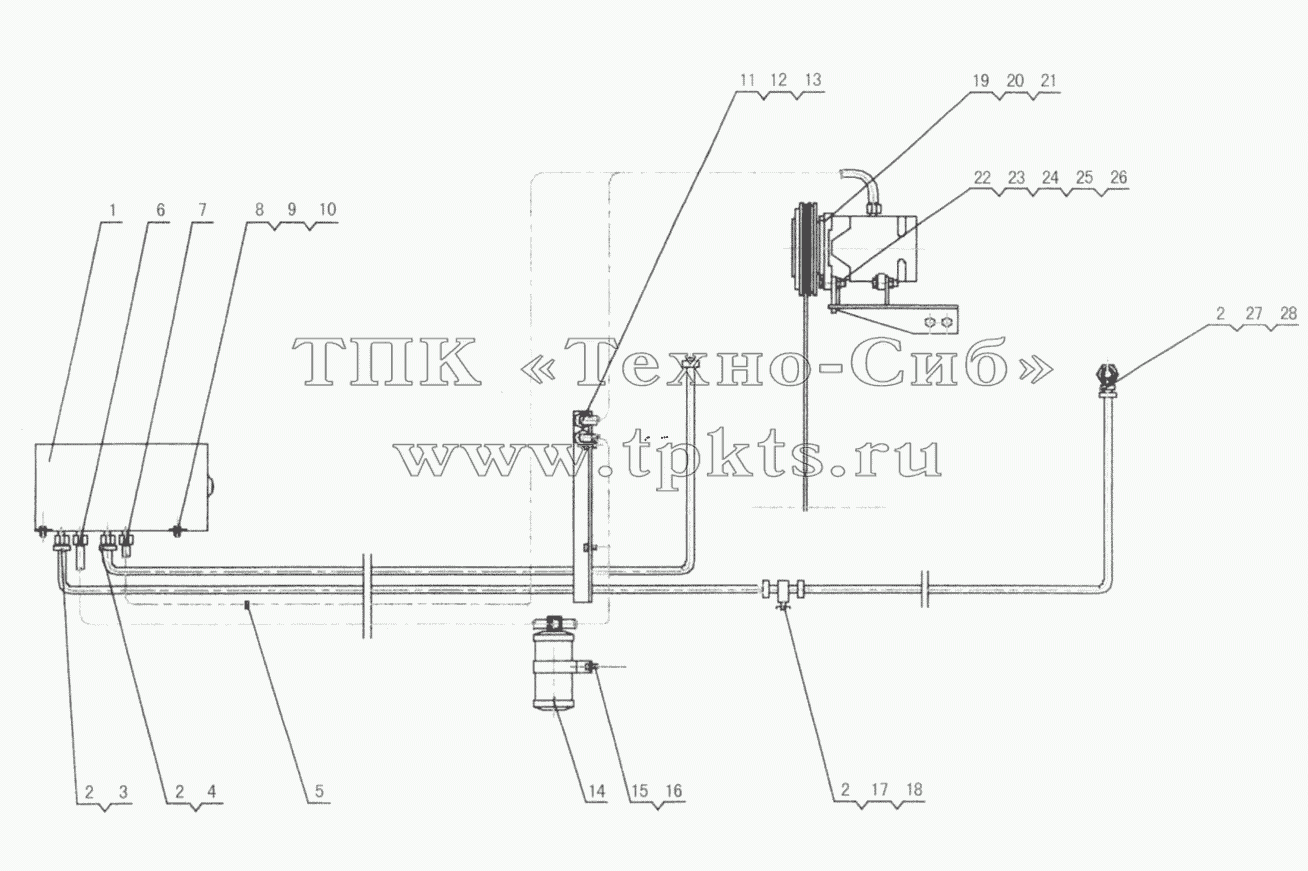

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | QX | Evaporator | В корзину | |
2 | OX | Throat clip | В корзину | |
3 | XZ16K.83-1A | Rubber hose | В корзину | |
4 | XZ16K.83-2A | Rubber hose | В корзину | |
5 | ZD150X3.5 | Clip belt | В корзину | |
6 | HouseL=1300 | Rubber house | В корзину | |
7 | HouseL=1300 | Rubber house | В корзину | |
8 | 10410374 | Bolt M6x16 | В корзину | |
9 | 1043009 | Nut | В корзину | |
10 | 10440022 | Washer 6 | В корзину | |
11 | HouseL=250 | Rubber house | В корзину | |
12 | GW142523 | Rаdiаtоr | В корзину | |
13 | HouseL=800 | Rubber house | В корзину | |
14 | GW-R12 | Rеsеrvоir | В корзину | |
15 | 10410026 | Bolt M8x16 | В корзину | |
16 | 10440001 | Washer 8 | В корзину | |
17 | CA10B | Water drain valve | В корзину | |
18 | XZ16K.83-4 | Three-way connection | В корзину | |
19 | SE51111 | Compressor | В корзину | |
20 | RECV13/8X1131Li | Triangular belt | В корзину | |
21 | XZ25K.83-2 | Adjusting plate | В корзину | |
22 | 10410022 | Bolt M10x40 | В корзину | |
23 | 10430004 | Nut M10 | В корзину | |
24 | 10440006 | Washer 10 | В корзину | |
25 | 10440009 | Washer 10 | В корзину | |
26 | XZ25K.83.1A | Compressor support | В корзину | |
27 | XZ16K.83-3А | Rubber house | В корзину | |
28 | FS-130500 | Wаtеr drаin vаlvе | В корзину |
