Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › XCMG › Раб. оборуд. грейдеров GR › Front dozer blade GR215X

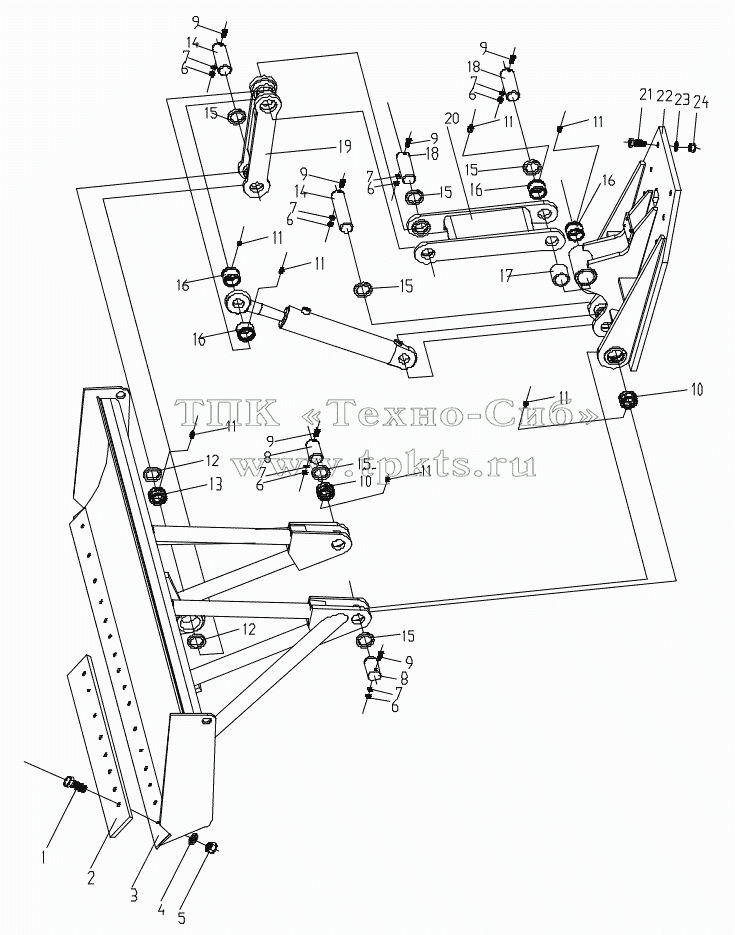

Каталоги запасных частей к спецтехнике XCMG Раб. оборуд. грейдеров GR Front dozer blade GR215X

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
9
9
9
9
9
10
10
11
11
11
11
11
11
11
12
12
13
14
14
15
15
15
15
15
16
16
16
16
17
18
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 104000279 Bolt M16X55 В корзину
2 103070027 Blade В корзину
3 001210205 Scraper Bar В корзину
4 104040091 Washer 16 В корзину
5 104030109 Nut M16 В корзину
6 GB/T6170 Nut M12 В корзину
7 104040005 Washer 12 В корзину
8 001210172 Pin II В корзину
9 104000283 Bolt M12X95 В корзину
10 001210171 Copper bushing В корзину
11 108000002 Conical Grease Nipple M10X1 В корзину
12 104050001 Oil Baffle 90 В корзину
13 105020006 Joint Bearing CE60ES В корзину
14 001210170 Pin I В корзину
15 001210164 Bushing В корзину
16 001210166 Copper bushing В корзину
17 001210165 Bushing В корзину
18 001210173 Pin III В корзину
19 001210168 Pole В корзину
20 001210168 Pole В корзину
21 104000060 Bolt M20X100 В корзину
22 001560356 Seat В корзину
23 104040006 Washer 20 В корзину
24 104030018 Nut 20 В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
