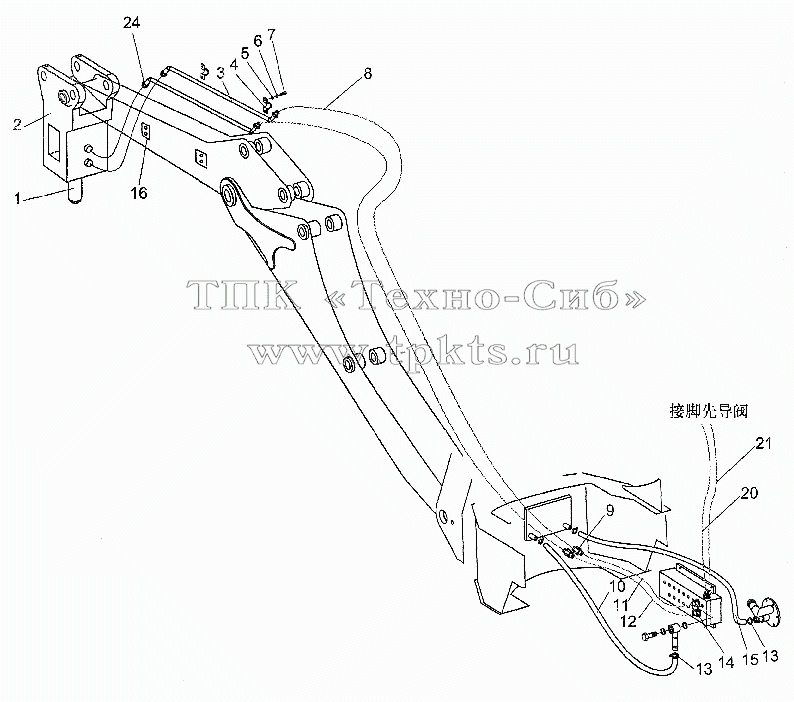

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | YC180 | Дробильный молоток | В корзину | |
2 | WZ30.09.03.01.01 | Сцепление молотка | В корзину | |
3 | WZ30.9.3.1.1A | Стальная труба | В корзину | |
4 | WZ30.9.3.1-2 | Зажим | В корзину | |
5 | GB95-85 | Шайба | В корзину | |
6 | GB93-87 | Шайба 12 | В корзину | |
7 | GB5783-86 | Болт | В корзину | |
8 | WZ30.9.3.1.4А | Шланг 13 II-4100 | В корзину | |
9 | WZ30.9.3.1-5 | Муфта | В корзину | |
10 | WZ30.9.3.1-9 | Шланг Ш25 | В корзину | |
11 | WZ30.9.3.1.6 | Шланг 13II-2500 | В корзину | |
12 | WZ30.9.3.1.7 | Шланг 13II-2600 | В корзину | |
13 | ZBJ15001-87 | Хомут d20 | В корзину | |
14 | WZ30.9.3.3-5 | Соединительная втулка | В корзину | |
15 | WZ30.9.3.1-10 | Шланг Ш25 | В корзину | |
16 | WZ30.9.3.1-3 | Крепежная пластинка | В корзину | |
17 | WZ30.09.03.01.11 | 2HT6R педаль ведущего клапана | В корзину | |
18 | WZ30.09.03.04.04 | Шланг 6 I-1400 | В корзину | |
19 | WZ30.09.03.04.11 | Штуцер | В корзину | |
20 | WZ30.09.03.01.12 | Шланг 6 I-4200 | В корзину | |
21 | WZ30.09.03.01.13 | Шланг 6 I-3800 | В корзину | |
22 | WZ30.09.03.04-02 | Штуцер | В корзину | |
23 | JB982-77 | Шайба | В корзину | |
24 | WZ25.9-5 | Заглушка | В корзину |
