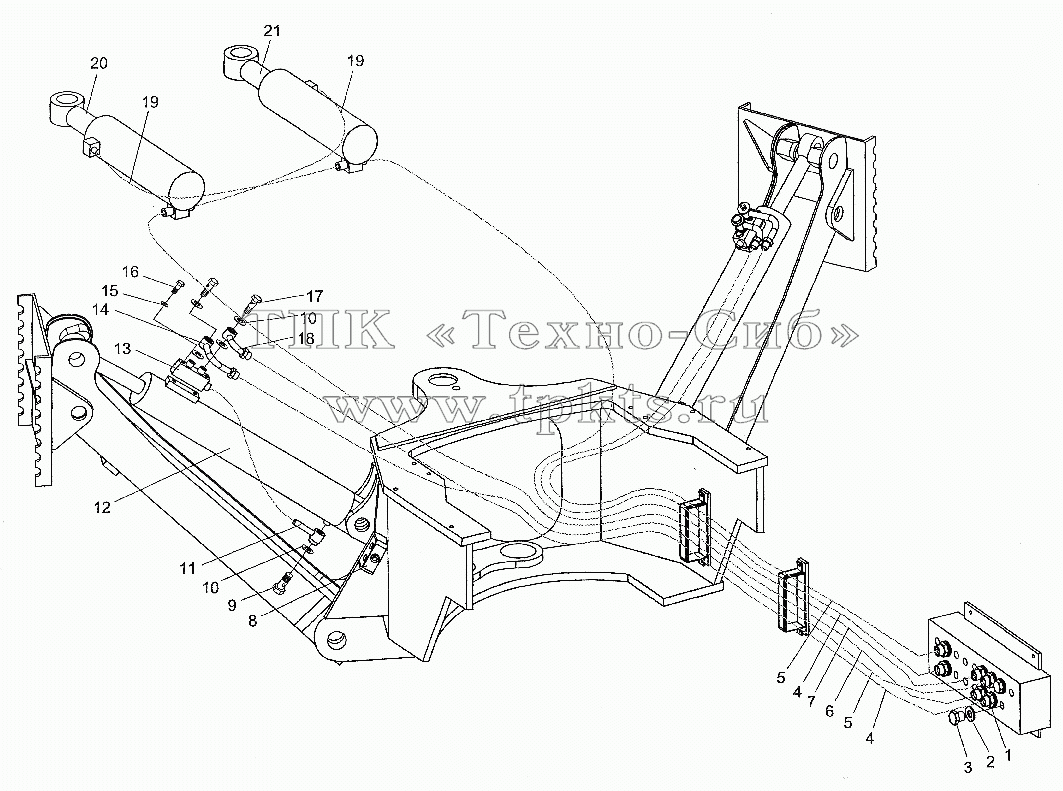

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | WZ30.9.3.3-5 | Соединительная втулка | В корзину | |
2 | JB982-77 | Шайба | В корзину | |
3 | WZ30.9.3.3-6 | Заглушка | В корзину | |
4 | WZ30.9.3.3.11A | Hose 13II | В корзину | |
5 | WZ30.9.3.3.10A | Hose 13II | В корзину | |
6 | WZ30.9.3.3.1 | Шланг 13II-2900 | В корзину | |
7 | WZ30.9.3.3.7 | Шланг 13II-2800 | В корзину | |
8 | WZ30.9.3.3.4 | Зажим | В корзину | |
9 | WZ30.9.3.3-3 | Полый болт М18x1.5 | В корзину | |
10 | JB982-77 | Шайба | В корзину | |
11 | WZ30.9.3.3.2A | Hose | В корзину | |
12 | WZ25.9.2.1A | Cylinder | В корзину | |
13 | SO-H10B-S | Гидрозамок | В корзину | |
14 | WZ30.9.3.3.9 | Стальная труба | В корзину | |
15 | GB93-87 | Шайба 12 | В корзину | |
16 | GB70-85 | Болт | В корзину | |
17 | WZ30.9.3.3.8-4 | М10x75 | В корзину | |
18 | WZ30.9.3.3.8 | Полый болт М18x1.5 | В корзину | |
19 | WZ25.9.21 | Стальная труба | В корзину | |
20 | WZ16.9.9.54 | Шланг 13II-850 | В корзину | |
21 | WZ16.9.42 | Рулевой гидроцилиндр | В корзину |
