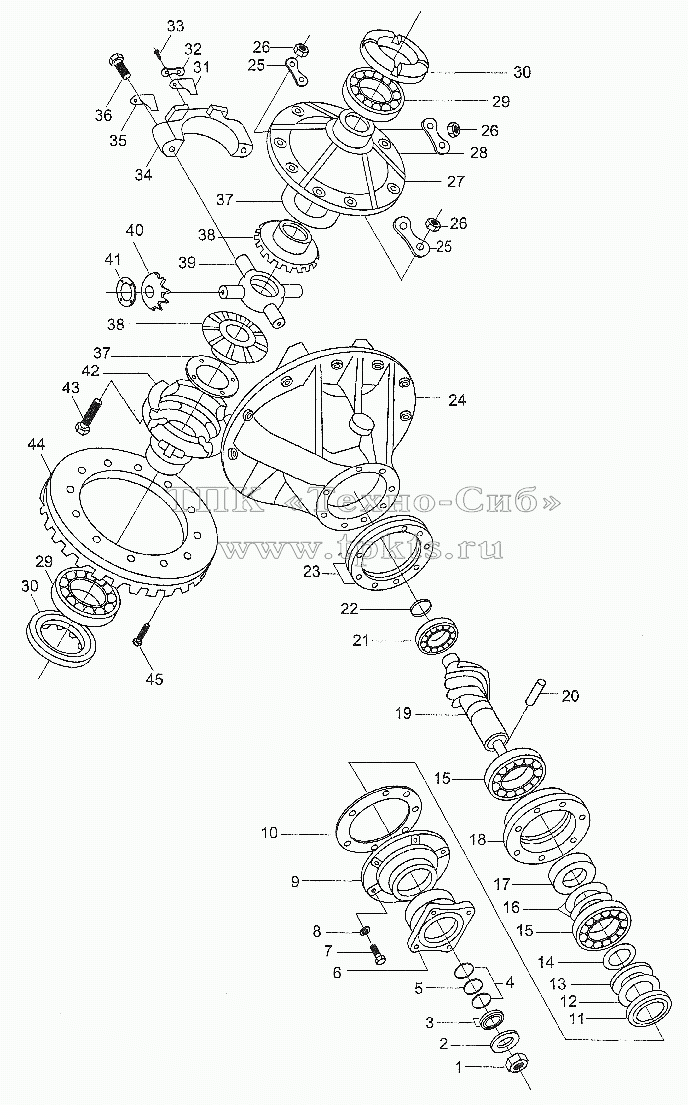

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | Q38727 | Гайка | В корзину | |
2 | 2402D-071 | Шайба 27 | В корзину | |
3 | ZL16.2.1-2 | Регулировочная шайба | В корзину | |
4 | ZL16.2.1-3 | Круглый щит | В корзину | |
5 | GB3452.1-82 | Кольцо | В корзину | |
6 | ZL30.2.1.1 | Впускной фланец | В корзину | |
7 | GB5783-86 | Болт | В корзину | |
8 | GB93-87 | Шайба 12 | В корзину | |
9 | ZL30.2.1-1 | Сальник | В корзину | |
10 | ZL16.2.1-6 | Прокладка | В корзину | |
11 | 2402D-058 | Внешний сальник | В корзину | |
12 | 2402D-059 | Направляющее кольцо | В корзину | |
13 | 2402D-057 | Внутренний сальник | В корзину | |
14 | 2402D-052 | Упорная шайба | В корзину | |
15 | GB297-84 | Конический роликоподшипник | В корзину | |
16 | 2402D-041 ~ 044 | Adjusting Gasket | В корзину | |
17 | 2402D-049 | Промежуточное кольцо | В корзину | |
18 | 2X16.2.1-10 | Bearing Cage | В корзину | |
19 | ZL30.2.1-2 | Ведущая шестерня | В корзину | |
20 | GB91-86 | Шплинт | В корзину | |
21 | GB283-87 | Шарикоподшипник | В корзину | |
22 | GB894.1-86 | Пружинный зажим | В корзину | |
23 | ZL16.2.1-7 | Корректирующая прокладка | В корзину | |
24 | ZL16.2.1-11 | Главный редуктор | В корзину | |
25 | 2402D-367 | фиксатор | В корзину | |
26 | GB6171-86 | Гайка | В корзину | |
27 | 2402D-317 | Дифференциал | В корзину | |
28 | 2402D-357 | Фиксатор | В корзину | |
29 | GB297-84 | Конический роликоподшипник | В корзину | |
30 | 2402D-381 | Регулировочная гайка | В корзину | |
31 | 2402D-383 | Фиксатор | В корзину | |
32 | 2402D-384 | Фиксатор | В корзину | |
33 | GB5781-86 | Болт | В корзину | |
34 | ZL16.2.1-12 | Крышка подшипника дифференциала | В корзину | |
35 | 2402D-121 | Фиксирующая прокладка | В корзину | |
36 | 2402D-119 | Болт | В корзину | |
37 | 2402D-336 | Шайба шестерни полувала | В корзину | |
38 | 2402D-335 | Шестерня полувала | В корзину | |
39 | 2402D-331 | Перекрестный вал | В корзину | |
40 | 2402D-345 | Планетарная шестерня | В корзину | |
41 | 2402D-346 | Прокладка планетарной шестерни | В корзину | |
42 | 2402D-318 | Правый дифференциал | В корзину | |
43 | 2402D-366 | Болт | В корзину | |
44 | ZL30.2.1-3 | Ведомая спиральная шестерня | В корзину | |
45 | 2402D-356 | Болт М14x1.5 | В корзину |
